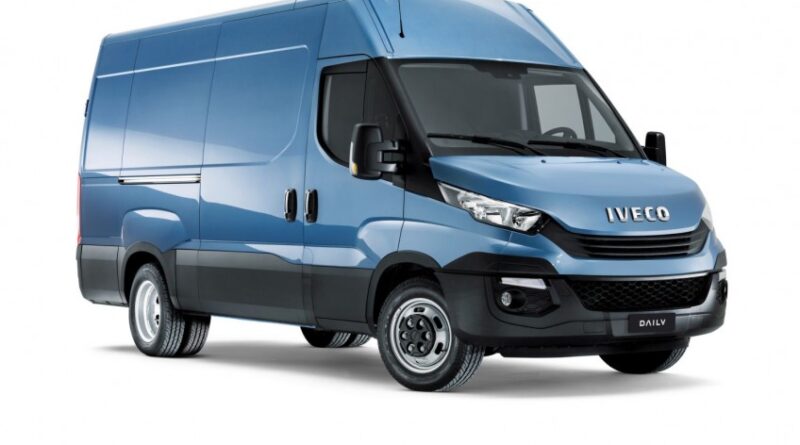

Iveco Daily VI (2014-2021…) – коробка запобіжників
Iveco Daily VI – схема запобіжника
Рік виробництва: 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Запобіжники прикурювача (розетка живлення) в Iveco Daily VI це запобіжники F7 і F16 в блоці під капотом.
Блок запобіжників під капотом в Iveco Daily VI
Запобіжники та реле – опис реле
| Запобіжник / реле | Опис | Ампераж [A] | Колір |
|---|---|---|---|
| (F1) | Електромагнітні клапани пневматичної підвіски ( 60 – 70 q ) | 40 | янтарний |
| (F2) | Вентилятор 8 к.с. | 40 | янтарний |
| (F3) | PD | 30 | Зелений |
| (F4) | Гальмівна система (ESP) | 30 | Зелений |
| (F5) | Блок управління ECAS та електроклапани пневматичної підвіски | 40 | янтарний |
| (F6) | Запобіжники живлення (F61) (F62) (F66) | 40 | янтарний |
| (F7) | Електрична розетка;
Прикурювач; Обігрів сидінь. |
40 | янтарний |
| (F8) | Паливний насос | 15 | Світло-блакитний |
| (F9) | — | — | — |
| (F10) | Обігрів зовнішніх дзеркал;
Обігрів лобового скла. |
15 | Світло-блакитний |
| (F11) | Основні навантаження EDC від головного реле | 15 | Світло-блакитний |
| (F14) | Головне реле запуску двигуна | 10 | червоний |
| (F15) | Охолоджуючий насос Bosch (для двигунів F1C Euro 5) | 10 | червоний |
| (F16) | Прикурювач | 15 | Світло-блакитний |
| (F17) | Другорядні навантаження EDC від головного реле | 10 | червоний |
| (F18) | Актуатор потужності та EM | 15 | Світло-блакитний |
| (F19) | — | — | — |
| (F20) | Актуатор потужності та EM | 15 | Світло-блакитний |
| (F21) | — | — | — |
| (F22) | Основні навантаження EDC від головного реле | 25 | білий |
| (F23) | Щітки | 30 | Зелений |
| (F24) | Розетка живлення | 20 | Жовтий |
| (F30) | Бокові фари/підставка для обладнання | 5 | Бежевий |
| (F60) | Обігрів сидіння | 20 | Зелений |
| (F61) | Блокування заднього диференціала | 30 | коричневий |
| (F62) | Обігрів задніх вікон | 30 | Світло-блакитний |
| (F63) | Компресор кондиціонера;
Подув; Блок управління ECAS. |
10 | червоний |
| (F64) | Сечовина (для двигунів F1C Euro VI) | 15 | Бежевий |
| (F65) | Сечовина (для двигунів F1C Euro VI) | 20 | Жовтий |
| (F66) | Омивач фар (версії з механічною коробкою передач) | 15 | Світло-блакитний |
| (F66) | Вентилятор охолодження масла коробки передач (версії з автоматичною коробкою передач 8HP) | 20 | чорний |
| (F67) | Розетка для причепа | 7,5 A | коричневий |
| (F68) | Обігрів лобового скла | 10 | червоний |
| (F69) | Обігрів дзеркал | 7,5 A | коричневий |
| (F77) | Обігрівач (не версії VENDOR і VENDOR F1A) | 5 | Бежевий |
| (F77) | Обігрівне вікно | 15 | Бежевий |
| (F78) | Розетка для причепа | 7,5 A | коричневий |
| (F81) | — | — | — |
| (F82) | Другий блок живлення Body Computer | 70 | Бежевий |
| (F83) | Внутрішні вентилятори кабіни | 40 | янтарний |
| (F84) | З’єднувач Baruffaldi | 7,5 A | коричневий |
| (F85) | Паливний фільтр та обігрівач фільтра осадів | 25 | білий |
| (F87) | Контролер автоматичної коробки передач 8HP;
Контролер двигуна; Датчик тиску (Start & Stop). |
5 | Бежевий |
| (T02) | Охолоджуючий насос Bosch;
Стартер (Start & Stop). |
20 | чорний |
| (T03) | Бокові фари | 20 | чорний |
| (T05) | З’єднувач Baruffaldi | 20 | чорний |
| (T06) | — | — | — |
| (T07) | Виведення живлення з вимикача запалювання | 50 A | чорний |
| (T08) | Паливний насос | 20 | чорний |
| (T09) | Головне реле | 30 | червоний |
| (T10) | Запобігання запуску двигуна;
Сигнал +50 до системи Start & Stop. |
30 | червоний |
| (T14) | Сцеплення Baruffaldi (низька швидкість) | 30 | червоний |
| (T17) | Щітка лобового скла 1-й та 2-й швидкості | 10 – 20 A | Бежевий/чорний |
| (T19) | Щітка лобового скла включена | 10 – 20 A | Бежевий/чорний |
| (T20) | Діагностика EOBD | 20 | чорний |
| (T30) | Внутрішні вентилятори кабіни | 50 A | чорний |
| (T31) | Обігрівач паливного фільтра | 30 | червоний |
| (T49) | Сечовина або система Start & Stop | 20 | чорний |
| (T50) | Обігрів лобового скла та дзеркал | 20 | чорний |
| (T51) | Активація компресора кондиціонера | 20 | чорний |
| (T52) | Обігрів задніх вікон | 30 | червоний |
| (T53) | Обігрівач (не версії VENDOR і VENDOR F1A) | 20 | чорний |
| (T53) | Обігрівне вікно | 20 | чорний |
| (T54) | Відключення акумулятора (реле безпеки) | 10 – 20 A | Бежевий/чорний |
| (T55) | Відключення акумулятора (сигналізація активації) | 10 – 20 A | Бежевий/чорний |
| (T56) | — | — | — |
| (T64) | Омивач фар (версія з механічною коробкою передач) | 20 | чорний |
| (T64) | Вентилятор охолодження масла коробки передач (версії з автоматичною коробкою передач 8HP) | 30 | червоний |
| (T65) | Вентилятор автоматичної коробки передач 8HP | 10 – 20 A | Бежевий/чорний |
Запобіжники бортового комп’ютера Iveco Daily VI
| 1 | F12 | Недоступно (внутрішній захист) | ? |
| 2 | F13 | Недоступно (внутрішній захист) | ? |
| 3 | F31 | Живлення +15/A
Щітки фар; Омивач; Кондиціонер; Обігрів; Заднє та переднє скло з обігрівом; Панелі регулятора скла та вимикач дзеркал; Обігрівач блоку. |
5 |
| 4 | F32 | Недоступно (внутрішній захист) | ? |
| 5 | F33 | Живлення + 30 розетка виробника кузова;
Тахограф; Розетка на 13 контактів та контролер причепа; Таймер допоміжного обігрівача; Розетка EOBD; Система сигналізації; Контролер коробки передач ZF 8HP 70L; TGC. |
15 |
| 6 | F34 | Живлення + 30 для радіо;
Iveconnect; З’єднувач кузова; Стабілізатор напруги. |
20 |
| 7 | F36 | Живлення + 30 / A
Кондиціонер; Блокування диференціала; Модуль управління модуля розширення. |
15 |
| 8 | F37 | +15 вимикач сигналу зупинки живлення (педаль гальма);
Приладова панель. |
7,5 A |
| 9 | F38 | Живлення +30 для центрального замка | 20 |
| 10 | F42 | Живлення +15 Контролер ABS;
Датчик швидкості. |
5 |
| 11 | F43 | Живлення +30/A насос омивача | 20 |
| 12 | F47 | Електричне вікно з боку водія | 25 |
| 13 | F48 | Електричне вікно з боку пасажира | 25 |
| 14 | F49 | Живлення + 15 різні панелі управління;
Двері; Кондиціонер; Електричний гальмівник; Розетка виробника обладнання; EM; Тахограф; Блокування диференціала; Розетка на 13 контактів; Розетка для причепа та блок управління; Датчик кута повороту. |
5 |
| 15 | F50 | Живлення +15 Подушка безпеки | 5 |
| 16 | F51 | Живлення + 15 автоматична коробка передач;
Датчики паркування; Радіо; Стабілізатор напруги (система S&S); Педаль зчеплення (система S&S); Зелений фільтр; Сигнал заднього ходу; Розблокування автомобіля з відкритими дверима; Датчик внутрішньої температури; TRM; LDWS; Порт USB; Живлення 24 – 12V. |
5 |
| 17 | F53 | +30/A живлення приладової панелі | 5 |
| 18 | F89 | +30 живлення сигналу | 7,5 A |
| 19 | F90 | Недоступно (внутрішній захист) | ? |
| 20 | F91 | Недоступно (внутрішній захист) | ? |
| 21 | F92 | Лівий протитуманний фар | 7,5 A |
| 22 | F93 | Правий протитуманний фар (7,5A) |
Центральний блок CBA1
1 Запобіжник A (FA) Позитив +30 до запобіжників FH, FI, FL, FM в CBA2 (термінал I1) 150A 2 Запобіжник B (FB) Позитив +30 до запобіжників FE, FF, FG в CBA2 (термінал E1) 200A
3 Запобіжник C (FC) Позитив +30 для запобіжника FN в CBA2 (термінал J11) 500A
4 Запобіжник D (FD) Прямий позитивний полюс акумулятора до бортового комп’ютера (через термінали N1 і G1 в CBA2) 80A
1 Запобіжник E (FE) Позитив +30 для блоку SCM 150
2 Запобіжник F (FF) Позитив +30 для установників обладнання 30 3 Запобіжник G (FG) Позитив +30 для установників обладнання 30
4 (4×2) Запобіжник H (FH) Позитив +30 для блоку попереднього обігріву 60 4 (CNG) Вільно
5 (4×2) Запобіжник I (FI) Позитив +30 для системи сечовини 30 5 (CNG) Вільно
6 Запобіжник L (FL) Позитив +30 для резистора попереднього обігріву 100 7 Запобіжник M (FM) Позитив +30 для блоку ABS 40
8 Запобіжник N (FN) Позитив +30 для блоку гальмівника Telma 150 8 (4×4) Вільно
