Iveco Daily (1989-2014) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Iveco Daily (1989–2014), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся про призначення кожного запобіжника (схема запобіжників).

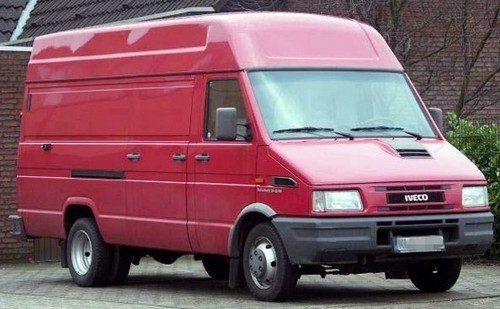

Iveco Daily (1989-2000) – схема запобіжника
Рік випуску: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Запобіжник прикурювача (розетка живлення) в Iveco Daily (1989-2000) – це запобіжник 33 в блоці запобіжників.
Блок запобіжників
| № | Ампераж [A] | Опис |
| 1 | 5 | Ліхтарик передній лівий;
Лампа номерного знака ліворуч; Ліхтарик задній правий; Ліхтарик передній правий і задній лівий. |
| 2 | 5 | Лампи – приладова панель;
Ліхтарик передній лівий; Освітлення номерного знака праворуч; Ліхтарик задній лівий; Ліхтарик передній лівий і задній правий. |
| 3 | 7,5 | Контурні лампи;
Ліхтарик передній лівий; |
| 4 | 7,5 | Ліхтарик передній правий |
| 5 | 7,5 | Ліхтарик дальнього світла лівий |
| 6 | 7,5 | Ліхтарик дальнього світла правий |
| 7 | 3 | Електронний спідометр або тахограф |
| 8 | 5 | Гальмо – пристрій – індикатор несправності |
| 9 | 10 | Протитуманні фари |
| 10 | 3 | Задні протитуманні фари |
| 11 | 5 | Внутрішнє освітлення (автобус) |
| 12 | 7,5 | Не використовується |
| 13 | 10 | Аварійні лампи |
| И | 5 | Поворотники на вантажівках |
| 15 | 3 | Зупинка двигуна |
| 16 | 7,5 | Лампи заднього ходу;
Гальмівні лампи. |
| 17 | 10 | Гудок |
| 18 | 7,5 | Внутрішнє освітлення;
Запальничка для сигар. |
| 19 | 15 | Нагрівач олії |
| 20 | 10 | Щітка склоочисника;
Помпа для миття лобового скла. |
| 21 | 15 | Електричний обігрівач;
Електромагнітний вентилятор. |
| 22 | 7,5 | Освітлення натискання;
Миготлива лампа. |
| 23 | 25 | Електричне вікно;
Електромагнітний вентилятор. |
| 24 | 10 | Кнопка аварійного контролю (Автобус) |
| 25 | 20 | Клімат-контроль |
| 26 | 20 | Клімат-контроль |
| 27 | 25 | Клімат-контроль |
| 28 | 25 | Електричний обігрівач |
| 29 | 40 | Контролер термостата |
| Реле | ||
| E1 | Габаритні вогні (контакти вимикача) | |
| E2 | Дальнє світло (контакт NO) | |
| E3 | Вимкнення споживачів на початковій стадії
(відсутність контакту). |
|
| E4 | Протитуманні фари (контакти вимикача) | |
| E5 | Нагрівач олії | |
| E6 | Аварійний контролер | |
| E7 | Денні ходові вогні + протитуманні фари | |
| E8 | Гудок (контакт NO) | |
| E9 | Перемикач склоочисника | |
| E10 | Миготлива лампа (контакт NO) | |
| E11 | Діод для аварійного контролю
(з денними ходовими вогнями). |
|
| E12 | Не використовується | |
| E13 | Несправність гальмівної системи
(контакт вимикача). |
|
| E14a | Аварійний контролер
(з денними ходовими вогнями). |
|
| E14b | Аварійний контролер
(з денними ходовими вогнями). |
|
| E15 | Поворотники;
Одноразова аварійна зарядка. |
|
| C | Клімат-контроль | |
Iveco Daily (2000-2006) – схема запобіжника
Рік випуску: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Запобіжник прикурювача (розетка живлення) в Iveco Daily (2000-2006) – це запобіжник 20 або 21 у блоці запобіжників
Блок запобіжників
| № | Опис | Ампераж [A] |
| 1 | ID / TCA (.11): Тепловий стартер | 40 |
| 1 | UNIJET (.13-.15): Тепловий стартер | 80 |
| 1 | UNIJET F1A (.10-.12):
Тепловий стартер; Додатковий обігрівач. |
30 |
| 2 | Іммобілайзер / Обігрів / EDC | 5 |
| 3 | Пристрій DDS | 5 |
| 4 | Група індикаторів (+30) | 5 |
| 5 | Група індикаторів (+15) | 5 |
| 6 | Контрольний блок
(заднє освітлення, індикатори) |
5 |
| 7 | Блок стебла (ближнє світло) | 10 |
| 8 | Блок стебла (дальнє світло) | 15 |
| 9 | Контрольний блок (бокові фари) | 15 |
| 10 | Щітки склоочисника | 15 |
| 11 | Контрольний блок
(індикатори/аварійні фари) |
15 |
| 12 | Блок манетника (гудок) | 15 |
| 13 | Ліхтарик заднього ходу | 5 |
| 14 | Боковий ліхтар,
освітлення, освітлення номерного знака |
5 |
| 15 | Комбіноване бокове освітлення | 5 |
| 16 | Ліхтар ближнього світла лівий | 10 |
| 17 | Ліхтар ближнього світла правий | 10 |
| 18 | Ліхтар дальнього світла лівий | 10 |
| 19 | Ліхтар дальнього світла правий;
Регулювання фари. |
10 |
| 20 | Внутрішнє освітлення;
Радіо; Запальничка. |
10 |
| 20 | UNIJET F1A (.10-.12):
Внутрішнє освітлення; Радіо. |
10 |
| 21 | Електричний обігрівач лобового скла | 30 |
| 21 | UNIJET F1A (.10-.12):
Запальничка |
15 |
| 22 | Нагрівач пального | 15 |
| 23 | Електронний контрольний блок EDC | 25 |
| 24 | EDC | 10 |
| 25 | Гальмівні лампи | 5 |
| 26 | Лиття під тиском на 13 контактів | 15 |
| 27 | Лиття під тиском на 13 контактів | 15 |
| 28 | Лиття під тиском на 13 контактів | 10 |
| 29 | Діагностичний роз’єм на 38 контактів | 5 |
| 30 | Протитуманні фари | 10 |
| 31 | Клімат-контроль;
Додатковий обігрівач; Охолодження двигуна. |
5 |
| 31 | UNIJET F1A (.10-.12):
Компресор; Таймер; вентилятор двигуна. |
10 |
| 32 | Клімат-контроль | 5 |
| 33 | Додатковий обігрівач | 20 |
| 34 | Обприскувач фар | 20 |
| 35 | Блокування заднього диференціала | 5 |
| 36 | Індикатор несправності ABS, EBD, ABD | 5 |
| 37 | ABS | 5 |
| 39 | Нагріті дзеркала | 10 |
| 39 | UNIJET F1A (.10-.12):
Нагріті дзеркала; Нагріте заднє скло; Нагріте переднє скло. |
10 |
| 40 | Електричні вікна | 30 |
| 40 | UNIJET F1A (.10-.12):
Електричні вікна (ліворуч) |
20 |
| 41 | Нагріте заднє скло;
Нагріте переднє скло. |
10/20 |
| 42 | Автономні підвіски (Wabco) | 5 |
| 43 | Індикатор несправності подушки безпеки | 5 |
| 44 | Автономні підвіски (Wabco) | 40 |
| 45 | Подушка безпеки | 5 |
| 46 | Електромагнітний клапан для теплового стартера | 5 |
| 46 | UNIJET F1A (.10-.12):
Електричні вікна (праворуч) |
20 |
| 47 | Електричний паливний насос | 10 |
| 48 | Блокування дверей / сигналізація | 30 |
| 49 | Блокування дверей / сигналізація | 5 |
| 50 | Блокування заднього диференціала | 30 |
| 51 | Загальний споживаний потужність | 10 |
| 52 | Блокування переднього диференціала (4 × 4) | 30 |
| 53 | Автономні підвіски (Techniek) | 30 |
| 54 | Електричний люк (фургон і 6 + 1) | 15 |
| 55 | Двері з ротаційним механізмом | 15 |
| Код | Реле | |
| 25035 | Увімкнення зовнішнього освітлення | |
| 25003 | Увімкнення протитуманних фар | |
| 25006 | Увімкнення гальмівних ламп | |
| 25704 | Загальний контроль увімкнення розетки | |
| 25104 | Вимкнення гальмівника з активованим ABS | |
| 25209 | Вимкнення навантаження під час запуску | |
| 25222 | Увімкнення теплового стартера | |
| 25223 | Контроль теплового стартера вентилятора | |
| 25307 | Увімкнення компресора кондиціонера | |
| 25336 | Охолодження двигуна | |
| 25337 | Вимкнення компресора кондиціонера | |
| 25340 | Сигнал увімкнення компресора | |
| 25620 | Сигнал забруднення паливного фільтра | |
| 25705 | Активація діагностики | |
| 25810 | Контроль кола нагрітого паливного фільтра | |
| 25811 | Передовий контроль варіатора (KSB) | |
| 25818 | Увімкнення обігріву лобового скла | |
| 25837 | Активація електричного паливного насоса | |
| 25858 | Увімкнення EDC | |
| 25926 | Можливість підняття підвіски | |
| 25927 | Можливість опускання підвіски | |
| 25928 | Увімкнення обігріву заднього скла | |
| 61002A | Анти-ретум від Trinary | |
| 61002В | Анти-ретум від TGC (автобус) | |
| 66010 | Таймер обприскувача фар | |
Iveco Daily (2011-2014) – схема запобіжника
Рік випуску: 2011, 2012, 2013, 2014.
Запобіжник прикурювача (розетка живлення) в Iveco Daily (2011-2014) – це запобіжник F16 у блоці запобіжників під капотом.
Блок запобіжників і реле під приладовою панеллю
| № | Опис | Ампераж [A] |
| F12 | Реле Т1b (30-87) для правого ближнього світла. | 7,5 |
| F13 | Реле T1a (30-87) для лівого ближнього світла;
Регулятор фари, |
7,5 |
| F31 | Реле T54 (86) для склоочисників фар,
T50 – T51 – T52 – T53 – електродвигуни і контроль електричних вікон. |
5 |
| F32 | Реле T44 (30-86) для зняття
батареї з мінімальною напругою – внутрішнє освітлення. |
7,5 |
| F33 | Двері з ротаційним механізмом | 15 |
| F34 | Розетка установника | 20 |
| F36 | Реле T20 для
автомобільного радіо MODUS, тахографа, сходження, сирени, датчика паркування. |
15 |
| F37 | Приладова панель;
Гальмівні лампи; Розетка причепа. |
7,5 |
| F38 | Централізоване замикання | 20 |
| F42 | ABS9 або ESP9 | 5 |
| F43 | Реле T23a (86-87) для склоочисника лобового скла;
Реле T23b (86-87) |
20 |
| F47 | Реле T25a (86-87) і T25b (86-87)
для електричного підйомника вікна з боку водія. |
25 |
| F48 | Реле T26a (86-87) і T26b (86-87) для електричного вікна
(з боку пасажира). |
25 |
| F49 | Контрольна панель;
Тахограф; Модуль Exp.; Розетка установника; Контроль ASR; Telma (котушка); Відеокамера; Нахил; Блокування заднього диференціала. |
5 |
| F50 | Подушка безпеки | 5 |
| F51 | Зелений фільтр;
Автомобільне радіо; Сходження; Датчики паркування; CAF. |
5 |
| F53 | Приладова панель;
Годинник для додаткового обігріву |
5 |
| F89 | Порожньо | – |
| F90 | Реле T11a (30-86) для лівого ближнього світла. | 7,5 |
| F91 | Реле T11b (30-86) для правого ближнього світла. | 7,5 |
| F92 | Реле T12a (30-86) для лівого протитуманного світла. | 7,5 |
| F93 | Реле T12b (30-86) для правого протитуманного світла. | 7,5 |
| № | Реле | |
| T01а | Ліве ближнє світло;
Регулятор фар. |
|
| T01b | Праве ближнє світло | |
| Т11а | Ліве дальнє світло | |
| T11b | Праве дальнє світло | |
| Т12а | Ліве протитуманне світло | |
| Т12b | Праве протитуманне світло | |
| Т23а | Склоочисники | |
| Т25а | Електричний підйомник з боку водія. | |
| Т25b | Електричне вікно з боку водія. | |
| Т26а | Електричний підйомник з боку пасажира | |
| Т26b | Електричне вікно з боку пасажира. | |
| Т37а | Задні двері з централізованим замиканням | |
| Т37b | Централізоване замикання (загальне) | |
| Т37с | Бокові двері з централізованим замиканням | |
| T37d | Централізоване замикання задніх дверей | |
| Т44 | Зняття батареї з мінімальною напругою. | |
Блок запобіжників над батареєю
| № | Опис | Ампераж [A] |
| 1 | +30 позитивний від F75 для теплового стартера, генератора
і гальма (якщо є). |
500 |
| 2 | +30 позитивний від F70 для SCM BUS-BAR | 150 |
| 3 | +30 позитивний від F73 для попереднього нагріву
свічок. |
60 |
| 4 | +30 позитивний від F72 для блоку гальмування | 40 |
| 5 | +30 позитивний від F7I для st потужності КОМП’ЮТЕРА | 80 |
| 6 | +30 позитивний до F64 в SCM/A для датчика IBS для Stop & Start. | – |
Реле під капотом і блок запобіжників
| № | Опис | Ампераж [A] |
| F01 | Пневматичні підвіски | 40 |
| F02 | Ключ запалювання | 30 |
| F03 | Вентилятори кондиціонера кабіни та
додатковий обігрівач охолоджуючої рідини двигуна. |
40 |
| F04 | Гальмівна система (клапани) | 30 |
| F05 | Пневматичні підвіски | 40 |
| F06 | SCM 1 / А – SCM 1 / В – живлення SCM2 | 40 |
| F07 | Реле T7 (30-87) для розвантаження потужності від вимикача запалювання. | 40 |
| F08 | Реле T8 (30-87) для паливного насоса | 15 |
| F09 | Автоматична трансмісія | 30 |
| F11 | Реле T64 (30-87) для нагрітих зовнішніх дзеркал та
нагрітої лобового скла. |
15 |
| F11 | EDC FI A (основні навантаження) від
інжекторів ГОЛОВНЕ РЕЛЕ (CNG) |
15 |
| F14 | Автоматична трансмісія;
ГОЛОВНЕ РЕЛЕ T9 (86). |
10 |
| F15 | Реле T2 (30-87) для насоса
охолодження BOSCH. |
10 |
| F16 | Запальничка від T7 | 15 |
| F17 | EDC FIC (додаткові навантаження) від
головного реле; Smart Drive Unit (CNG). |
10/15 |
| F18 | Блокування заднього диференціала | 30 |
| F19 | Реле T6 (30-87) для гудка | 7,5 |
| F20 | Розетка на 13 контактів | 10 |
| F21 | Реле TI4 (30) для електромагнітних клапанів
балонів (CNG). |
7,5 |
| F22 | EDC F1A і F1C (основні навантаження) від
ГОЛОВНЕ РЕЛЕ; Лямбда-датчик. |
20 |
| F22 | Порт для відходів (CNG);
Лямбда-датчики (CNG). |
15 |
| F23 | Реле T19 (30-87) для склоочисників | 30 |
| F24 | Розетка живлення від T7 | 15 |
| F30 | Реле T3 (30-87) для
бокових габаритних вогнів. |
7,5 |
| F81 | Автоматична трансмісія | 30 |
| F82 | Бортовий комп’ютер 2 потужність | 70 |
| F83 | Реле T30 (30-87) для вентиляторів
обігріву в кабіні. |
40 |
| F84 | Потужність електромагнітних клапанів для циліндрів | 15 |
| F84 | Реле T5 і T14 для зчеплення Baruffaldi. | 7,5 |
| F85 | Реле T31 (30-87) для паливного фільтра та обігрівача фільтра осадів. | 25 |
| F87 | EDC – автоматична трансмісія | 7,5 |
| F87 | 5SF – автоматична трансмісія | 7,5 |
| Реле | ||
| T02 | Помпа охолодження BOSCH | 20 |
| T02 | Зчеплення Baruffaldi (CNG) | 20 |
| Т03 | Бокові габаритні вогні | 30 |
| T05 | Перше зчеплення з зубцями Baruffaldi | 30 |
| T06 | Гудок | 20 |
| T07 | Розвантаження потужності від вимикача запалювання | 50 |
| T08 | Паливний насос | 20 |
| T09 | ГОЛОВНЕ РЕЛЕ | 30 |
| T10 | Запобігання запуску двигуна | 30 |
| T14 | Друге зчеплення з зубцями Baruffaldi | 20 |
| T14 | Електромагнітні клапани балонів (CNG) | 20 |
| T17 | Склоочисники | 10/20 |
| T19 | Активація швидкості склоочисників внутрішнього скла. | 10/20 |
| T20 | Діагностика з MODUS | 20 |
| Т30 | Вентилятори обігріву кабіни | 50 |
| T31 | Обігрівач паливного фільтра та фільтр осадів | 30 |
| SCM1 / A | ||
| F60 | Додатковий клімат-контроль | 30 |
| F61 | Реле T51 (30-87) для компресора кондиціонера. | 7,5 |
| F62 | Реле T52 (30-87) для нагрітого правого заднього скла. | 10 |
| F63 | Нагрівання лівого заднього скла;
Блок обігріву; Реле T56 (86) компресора. |
10 |
| F64 | Датчик IBS для Stop & Start | 5 |
| F65 | Реле T7 (30-87) для обігрітих сидінь. | 20 |
| Реле |
||
| T49 | Стоп & старт | 30 |
| T50 | Порожньо | – |
| T51 | Активація компресора кондиціонера | 20 |
| T52 | Нагріті задні скла | 20 |
| SCM1 / B | ||
| F66 | Реле T54 (30-87) для склоочисників фар. | 15 |
| F67 | Порожньо | – |
| F68 | Порожньо | – |
| F69 | Опціонально 4448 для автобуса | 5 |
| F77 | Порожньо | – |
| F78 | Порожньо | – |
| Реле | ||
| T53 | Пристрій обігріву | 20 |
| T54 | Склоочисники фар | 20 |
| T55 | Потужний запуск | 10/20 |
| T56 | Гальмівні лампи з активованим ретардером TELMA. | 10/20 |
| SCM2 | ||
| T63 | Порожньо | – |
| T64 | Нагріті зовнішні дзеркала;
Нагріте лобове скло. |
20 |
