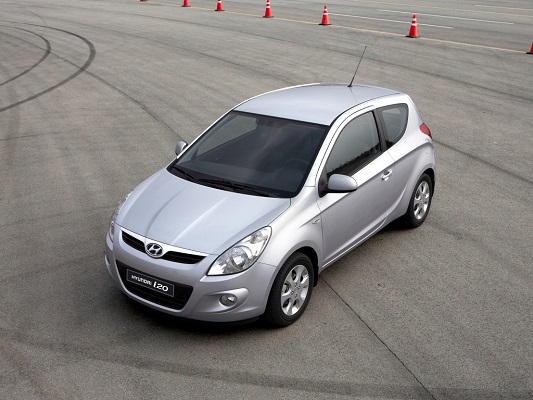

Hyundai i20 (2008-2014) – коробка запобіжників
Hyundai i20 (2008-2014) – схема запобіжника
Рік випуску: 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Коробка запобіжників в салоні
Схема коробки запобіжників
| № | Ампераж [A] | Опис |
|---|---|---|
| 1 | 10 A | Блок управління двигуном або не використовується;
Коробка запобіжників і реле в моторному відсіку, реле R7, R8. |
| 2 | 20A | Блок управління люком |
| 3 | 10 A | Зовнішнє дзеркало, що складається/розкладається |
| 4 | 10 A | Реле передніх протитуманних фар |
| 5 | 20A | Реле розблокування задньої кришки;
Реле блокування дверей; Реле зупинки. |
| 6 | 15A | Реле системи сигналізації безпеки |
| 7 | 10 A | Реле заднього протитуманного фари |
| 8 | 25A | Не використовується |
| 9 | 15A | Запальничка |
| 10 | 10 A | Електричні дзеркала;
Аудіо; Бортовий комп’ютер. |
| 11 | 10 A | Правий фар;
Вбудовані задні ліхтарі; Освітлення. |
| 12 | 10 A | Реле системи денного світла;
Освітлення номерного знака; Вбудоване ліве заднє світло; Лівий фар. |
| 13 | 10 A | Вимикач попереджувального сигналу |
| 14 | 10 A | Приладова панель |
| 15 | 10 A | Вимикач діапазону перемикання;
Вимикач заднього світла. |
| 16 | 15A | Катушки запалювання 1-4;
Конденсатор. |
| 17 | 10 A | Блок управління ESP;
Вимикач електронної системи стабілізації (ESP); Датчик кута повороту; Блок управління ABS; Датчик кута нахилу; Коробка запобіжників і реле в моторному відсіку, діагностичний роз’єм. |
| 18 | 10 A | Блок управління EPS генератора;
Блок управління моніторингом тиску в шинах. |
| 19 | 10 A | Головний вимикач перевантаження;
Генератор імпульсів; Датчик швидкості транспортного засобу. |
| 20 | 10 A | Бортовий комп’ютер;
Приладова панель; Блок управління кузовом (BCM). |
| 21 | 15A | Електричне вікно водія |
| 22 | 15A | Вимикач аварійних вогнів;
Реле попереджувальних вогнів. |
| 23 | 10 A | Вимикач ременя безпеки;
Блок управління SRS. |
| 24 | 25A | Не використовується |
| 25 | 15A | Вимикач гальмівних вогнів;
Роз’єм шини даних; Реле живлення вікна. |
| 26 | 10 A | Попередження про паливний фільтр;
Датчик масового потоку повітря; Блок управління двигуном; Блок управління системою приводу (PCM). |
| 27 | 10 A | Вимикач регулювання фар;
Датчик температури в автомобілі; Контролер кузова (BCM); Контролер кондиціонера; Контролер люка; Фари; Коробка запобіжників і реле в моторному відсіку, реле R2, R3, R5; Коробка запобіжників і реле № 1 в моторному відсіку, реле R2, R3. |
| 28 | 10 A | Правий фар;
Приладова панель. |
| 29 | 15A | Двигун заднього двірника;
Багатофункціональний вимикач. |
| 30 | 15A | Вимикач обігріву передніх сидінь |
| 31 | 25A | Електричні вікна, головний вимикач;
Електричні вікна водія; Вимикач електричних задніх лівих вікон; Вимикач вікон пасажира (правий кермо). |
| 32 | 25A | Електричні вікна, головний вимикач;
Електричні вікна водія; Вимикач електричних задніх правих вікон; Вимикач вікон пасажира (ліве кермо). |
| 33 | 10 A | Реле обігрівача заднього;
Відкриття дверей; Приладова панель; Бортовий комп’ютер; Блок управління моніторингом тиску в шинах; Блок управління кузовом (BCM); Блок управління кондиціонером; Освітлення багажника; Стельова консоля; Переднє внутрішнє освітлення; Внутрішнє освітлення. |
| 34 | 20A | Аудіо |
| 35 | 10 A | Лівий фар |
| 36 | 10 A | Контролер двигуна;
Контролер системи приводу (PCM); Контролер кондиціонера; Електричні дзеркала. |
| 37 | 25A | Двигун переднього двірника;
Багатофункціональний вимикач. |
| R1 | Реле обігрівача заднього | |
| R2 | Реле живлення вікна | |
| R3 | Реле передніх протитуманних фар | |
| R4 | Реле заднього протитуманного фари | |
| R5 | ||
| R6 | Реле блокування дверей;
Реле розблокування дверей. |
|
| R7 | Реле блокування задньої кришки;
Реле розблокування задньої кришки. |
|
| R8 | Реле заднього світла | |
| R9 | Реле системи денного світла | |
| R10 | Реле аварійних вогнів |
Коробка запобіжників в моторному відсіку
Схема коробки запобіжників
| № | Ампераж [A] | Опис |
|---|---|---|
| 1 | не використовується | |
| 2 | не використовується | |
| 3 | 50A | Запалювання |
| 4 | 30A | Реле контролю двигуна |
| 5 | 30A | Реле обігрівача паливного фільтра |
| 6 | 40A | Запалювання |
| 7 | 10 A | Реле клаксона |
| 8 | не використовується | |
| 9 | не використовується | |
| 10 | 10 A | Вентилятор охолодження, реле низької швидкості;
Вентилятор охолодження, реле високої швидкості; Датчик кисню; Вимикач гальмівних вогнів; Обігрів повітря. |
| 11 | не використовується | |
| 12 | 10 A | Заземлення |
| 13 | 10 A | Регулятор тиску пального |
| 14 | 20A | Блок управління двигуном |
| 15 | 15A | Реле кондиціонера;
Датчик положення розподільного валу; Турбіна з змінною геометрією (VGT); EGR; Контролер іммобілайзера; Коробка запобіжників і реле № 1 в моторному відсіку, реле R1, R4. |
| 16 | не використовується | |
| 17 | 10 A | Блок управління кондиціонером |
| 18 | не використовується | |
| 19 | не використовується | |
| 20 | 10 A | Реле кондиціонера |
| 21 | 50A | Коробка запобіжників і реле в салоні, реле R2;
Коробка запобіжників і реле в салоні, запобіжники 21, 22. |
| 22 | 50A | Коробка запобіжників і реле в салоні, реле R8;
Коробка запобіжників і реле в салоні, запобіжники 2 – 7, 25, 33, 34. |
| 23 | 30A | Вентилятор охолодження, реле низької швидкості;
Вентилятор охолодження, реле високої швидкості. |
| 24 | 125A | Коробка запобіжників і реле генератора в моторному відсіку, запобіжники 20, 25 – 29, 34 |
| 25 | 40A | Блок управління ABS;
Блок управління ESP; Універсальний контрольний роз’єм. |
| 26 | 40A | Блок управління ABS;
Блок управління ESP; Універсальний контрольний роз’єм. |
| 27 | 40A | Реле обігрівача заднього |
| 28 | 40A | Реле вентилятору |
| 29 | 80A | Блок управління EPS |
| 30 | 25A | Запобіжник резерву |
| 31 | 20A | Запобіжник резерву |
| 32 | 15A | Запобіжник резерву |
| 33 | 10 A | Запобіжник резерву |
| 34 | 150A | Коробка запобіжників і реле № 1 в моторному відсіку, реле R1 – R4 |
| R1 | Не використовується | |
| R2 | Реле вентилятору | |
| R3 | Реле обігрівача паливного фільтра | |
| R4 | Реле контролю двигуна | |
| R5 | Реле системи денного світла | |
| R6 | Реле кондиціонера | |
| R7 | Реле стартеру | |
| R8 | Реле системи сигналізації безпеки | |
| R9 | Реле клаксона | |
| R10 | Вентилятор охолодження, реле низької швидкості | |
| R11 | Вентилятор охолодження, реле високої швидкості |
Додаткова коробка запобіжників в моторному відсіку.
| № | Ампераж [A] | Захищені ланцюги |
|---|---|---|
| 1 | 50A | PTC, реле 3 |
| 2 | 50A | PTC, реле 2 |
| 3 | 50A | PTC, реле 1 |
| 4 | 80A | Реле свічок розжарювання;
Обігрів повітря. |
| R1 | Реле свічки розжарювання | |
| R2 | PTC, реле 3 | |
| R3 | PTC, реле 2 | |
| R4 | PTC, реле 1 |
