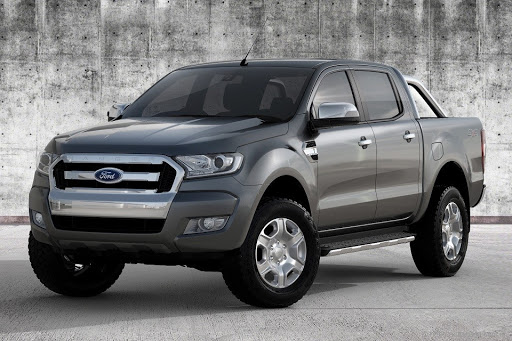

Ford Ranger T6 (2011-2018) – коробка запобіжників
Ford Ranger T6 (2011-2018) – схема блоку запобіжників
Рік випуску: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Запобіжник прикурювача (розетка живлення) у Ford Ranger T6 (2011-2018) – це запобіжник 20 у блоці запобіжників у моторному відсіку.
Блок запобіжників моторного відсіку (тип 1)
| Запобіжник | Амперність [A] | Опис |
| 1 | 60 | Живлення блоку запобіжників
у відсіку пасажирів (акумулятор) |
| 2 | 60 | Живлення блоку запобіжників
у відсіку пасажирів (акумулятор) |
| 3 | 50 | Бензин:
вентилятор охолодження двигуна |
| 60 | Дизель:
модуль управління свічками |
|
| 4 | 40 | Модуль системи антиблокування |
| 5 | 30 | Електричні вікна (передні та задні) |
| 6 | 25 | 2011-2014:
Маса двигуна з повним приводом (4WD) |
| 7 | – | – |
| 8 | – | – |
| 9 | 20 | Електричні сидіння |
| 10 | 20 | 2015-2018:
Розетка живлення додаткового обладнання, верхня частина консолі |
| 25 | 2011-2014:
Електричні вікна (передні) |
|
| 11 | 30 | Двигун вентилятора |
| 12 | 25 | Живлення двигуна з повним приводом (4WD) |
| 13 | 20 | Котушка стартеру |
| 14 | 20 | Обігрів заднього скла |
| 15 | 10 | Бензин:
насос Flex-fuel |
| 20 | Дизель (2013-2016):
Свічка попереднього нагріву випарника |
|
| 15 | Дизель (2011-2012 та 2017-2018):
Свічка попереднього нагріву випарника |
|
| 16 | 10 | Клімат-контроль |
| 17 | 25 | Електричні вікна (передні) |
| 18 | 25 | Двигун переднього склоочисника |
| 19 | 25 | 2011-2014:
Маса двигуна переднього склоочисника |
| 20 | 20 | Прикурювач |
| 21 | 15 | Сигнал |
| 22 | 15 | 2011-2016:
Форсунки пального, клапан flex-fuel |
| 10 | 2017-2018:
Форсунки пального, клапан flex-fuel. |
|
| 23 | 10 | Електромагнітний клапан блокування диференціала |
| 24 | 20 | 2011-2014:
Додаткова розетка живлення (передня консоль) |
| 25 | 15 | Котушки запалювання,
датчик температури та масовий потік повітря, модуль свічок, клапан контролю вакууму (VCV), електронний регулятор вакууму (EVRV) |
| 26 | 7,5 | Електронний контрольний модуль (ECM) |
| 27 | 10 | Контрольний модуль трансмісії (TCM) |
| 28 | 10 | Нагріте кисень у вихлопних газах,
універсальний нагрітий датчик кисню, котушки реле |
| 29 | 15 | Електронний контрольний модуль (ECM) |
| 30 | 5 | 2015-2018:
Датчик моніторингу акумулятора |
| 15 | 2011-2014:
Датчик моніторингу акумулятора |
|
| 31 | 20 | Додаткова розетка живлення (задня консоль) |
| 32 | 5 | Пресостат клімат-контролю |
| 33 | 10 | Контрольний модуль трансмісії (TCM) |
| 34 | 5 | 2014-2018:
Модуль головного екіпажу 2011-2013: обігрівач PTC (якщо встановлено) |
| 35 | 20 | Живлення блоку запобіжників
у відсіку пасажирів (запалювання) |
| 36 | 5 | Модуль системи антиблокування |
| 37 | 10 | Регулювання фар |
| 38 | 20 | 2011-2014:
Обігрів сидіння |
| 39 | 10 | Електричні дзеркала |
| 40 | 10 | Насос випарника |
| 41 | 10 | Обігріті дзеркала |
| 42 | 10 | Сигнал тривоги |
| 43 | 30 | 2011-2014:
Обігрів лобового скла (правий) |
| 44 | 30 | 2011-2014:
Обігрів лобового скла (лівий) |
| 45 | 25 | Модуль системи антиблокування |
| 46 | 20 | 2011-2014:
Додаткова розетка живлення (вставка (центральна консоль)) |
| 20 | 2015-2018:
Ізолятор акумулятора |
|
| 47 | 40 | Модуль причепа |
| 48 | – | – |
| 49 | – | – |
| 50 | 5 | Реле запалювання,
котушки реле |
| 51 | 20 | 2011-2018:
Причіпний буксир (12 / 13pin Batt feed / Завжди активний) |
| 30 | 2011-2014:
Електричні вікна (задні) |
|
| Реле |
||
| R1 | Блокування ключа |
|
| R2 | Склоочисник увімкнений або вимкнений | |
| R3 | Сигнал | |
| R4 | Клімат-контроль | |
| R5 | Блокування диференціала | |
| R6 | Склоочисники | |
| R7 | Низький вентилятор охолодження двигуна | |
| R8 | Високий вентилятор охолодження двигуна | |
| R9 | Насос пального типу flex,
свічка попереднього нагріву випарника |
|
| R10 | Обігрів заднього скла | |
| R11 | 2011-2014:
Обігрів лобового скла |
|
| R12 | – | |
| R13 | Підтримка електроживлення
контрольного модуля (ECM) |
|
| R14 | Запалювання | |
| R15 | Двигун 4WD 2
(за годинниковою стрілкою) |
|
| R16 | Двигун 4WD 1
(проти годинникової стрілки) |
|
| R17 | Двигун 4WD | |
| R18 | Сигналізація безпеки | |
| R19 | Стартер | |
| R20 | – | |
| R21 | – | |
| R22 | – | |
| R23 | – | |
| R24 | – | |
| R25 | – | |
| R26 | Двигун вентилятора | |
| R27 | Електричне сидіння | |
Блок запобіжників відсіку пасажирів – тип 1
| Номер | Амперність [A] | Опис |
| 56 | 20 | Насос пального |
| 57 | – | – |
| 58 | – | – |
| 59 | 5 | Система пасивної сигналізації (PATS) |
| 60 | 10 | Внутрішнє освітлення,
набір вимикачів у дверях водія, атмосферне освітлення, освітлення відкритих дверей, важіль автоматичної трансмісії, освітлення підлоги |
| 61 | – | – |
| 62 | 5 | Модуль датчика дощу |
| 63 | 5 | Тахограф |
| 64 | – | – |
| 65 | – | – |
| 66 | 20 | Вимкнення дверей водія,
подвійне центральне блокування |
| 67 | 5 | Вимикач стоп-сигналів |
| 68 | – | – |
| 69 | 5 | Набір покажчиків,
інтегрований контрольний модуль (ICP), модуль трекінгу та блокування |
| 70 | 20 | Центральне замикання |
| 71 | 5 | Клімат-контроль |
| 72 | 7,5 | Сигнал тривоги |
| 73 | 5 | Діагностика на борту II |
| 74 | 20 | Головний пакет |
| 75 | 15 | Передні протитуманні фари |
| 76 | 10 | Заднє світло, дзеркало заднього виду |
| 77 | 20 | Насос для миття скла |
| 78 | 5 | Запалювання |
| 79 | 15 | Радіо,
аудіосигнал DIN, звук FSAO, мультимедійний дисплей |
| 80 | 20 | Мультимедійний дисплей,
Hi audio, аудіо Bluetooth (2015-2018), модуль закриття клапана гальма (BVC) (2011-2014) |
| 81 | 5 | Датчик внутрішнього руху |
| 82 | 20 | Маса насоса для миття скла |
| 83 | 20 | База центрального блокування |
| 84 | 20 | Вимкнення дверей водія,
подвійне масивне центральне блокування |
| 85 | 7,5 | Набір покажчиків, модуль допомоги при паркуванні,
камера заднього виду, ручний клімат-контроль, дзеркало заднього виду, модуль трекінгу та блокування |
| 86 | 10 | Система безпеки,
індикатор вимкнення подушки безпеки пасажира |
| 87 | 7,5 | Тахограф |
| 88 | – | – |
| 89 | – | – |
Додатковий блок запобіжників
| Позиція | Амперність [A] | Опис |
| 1 | 25 | Фара ближнього світла |
| 2 | 15 | Фара позиції |
| 3 | 10 | Світлодіодна сигнальна лампа |
| 4 | 15 | Робочі фари |
| 5 | 20 | Резерв |
| 6 | 20 | Точка живлення |
| 7 | 15 | Заднє світло |
| 8 | 15 | Покажчики повороту, стоп-сигнал |
| 9 | 15 | Голова екіпажу |
| 10 | 5 | Вимкнення запобіжника
(заземлення ізолятора) |
| 11 | – | – |
| 12 | – | – |
| Реле | ||
| R1 | Робочі фари | |
| R2 | Світлодіодна сигнальна лампа | |
| R3 | Резерв | |
| R4 | Фара позиції | |
| R5 | Покажчик повороту (лівий) | |
| R6 | Покажчик повороту (правий) | |
| R7 | Стоп-сигнал | |
| R8 | – | |
| R9 | – | |
Блок запобіжників моторного відсіку (тип 2)
| Запобіжник | Амперність [A] | Опис |
| 1 | 25 | Інтелектуальний модуль склоочисників |
| 3 | 15 | Датчик дощу |
| 5 | 20 | Додаткова точка живлення
(задня частина центральної консолі) |
| 7 | 20 | Контрольний модуль системи тяги |
| 8 | 20 | Змінний впускний колектор,
контрольний модуль двигуна, клапан вентиляції паливного бака, нагрітий датчик кисню, датчик моніторингу каталізатора (CMS) |
| 10 | 20 | Додаткова точка живлення
(прикурювач) |
| 11 | 15 | Контрольний модуль двигуна,
котушка запалювання |
| 12 | 15 | 2,2 л 3,2 л Duratorq:
живлення вентилятора, контрольний модуль двигуна, свічки |
| 13 | 15 | 2,5 л Duratec:
обігрівач, форсунки пального |
| 14 | 15 | 2,2 л Duratorq:
контрольний модуль двигуна, обігрівач PCV |
| 16 | 20 | Додаткова точка живлення
(прикурювач 2) |
| 17 | 20 | Додаткова точка живлення
(заднє вантажне відділення) |
| 18 | 10 | 2,5 л Duratec:
контрольний модуль двигуна, підтримка активної потужності |
| 19 | 10 | Електричний підсилювач керма |
| 20 | 10 | Контроль освітлення,
регулювання фар |
| 21 | – | – |
| 22 | 10 | Клімат-контроль |
| 23 | 15 | Дисплей head-up,
камера допомоги при паркуванні заднім ходом, адаптивний круїз-контроль |
| 24 | 5 | Вимикач тиску клімат-контролю
(тільки для автомобілів з механічною трансмісією) |
| 25 | 10 | Модуль запобігання блокування коліс |
| 26 | 10 | Вимикач регулювання дзеркала,
тахограф |
| 27 | 5 | Додатковий обігрівач |
| 28 | 10 | Контрольний модуль системи тяги |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 34 | 15 | Стоп-сигнал
(центральне верхнє встановлення) |
| 35 | 15 | 2,2 л Duratorq та 3,2 л Duratorq:
контрольний модуль трансмісії |
| 36 | – | – |
| 37 | 10 | Обігріте зовнішнє дзеркало |
| 43 | – | – |
| 44 | – | – |
| 45 | 10 | 2,5 л Duratec:
форсунки пального |
| 46 | 10 | – |
| 47 | 10 | Вимикач педалі гальма |
| 48 | 20 | Сигнал |
| 49 | – | – |
| 50 | – | – |
| 51 | – | – |
| 52 | – | – |
| 53 | 10 | Блокування заднього диференціала |
| 54 | – | – |
| 55 | – | – |
| Реле |
||
| 2 | Електромагнітне реле стартеру | |
| 4 | Реле двигуна вентилятора | |
| 6 | 2,5 л Duratec:
Реле вентилятора охолодження (вентилятор охолодження високої швидкості) |
|
| 9 | Реле контрольного модуля двигуна | |
| 15 | Реле стартеру | |
| 32 | 2,5 л Duratec та 2,2 л Duratorq:
насос пального |
|
| 33 | Реле клімат-контролю | |
| 38 | 2,5 л Duratec:
Реле вентилятора охолодження (низька швидкість) |
|
| 39 | Реле потужності повного приводу | |
| 40 | Реле стоп-сигналу
(центральне верхнє встановлення) |
|
| 41 | Реле сигналу | |
| 42 | Двигун 4WD № 2 реле | |
| 86 | Двигун 4WD № 1 реле | |
Блок живлення – дно
| Nr | Амперність [A] | Опис |
| 56 | – | – |
| 57 | – | – |
| 58 | – | – |
| 59 | 25 | Трактор на чотирьох колесах |
| 60 | 30 | Контрольний модуль насоса пального |
| 61 | 30 | Розморожування лобового скла
(ліворуч) |
| 62 | 50 | Контрольний модуль кузова 1
(освітлення) |
| 63 | 30 | 2,5 л Duratec:
вентилятор охолодження низької швидкості |
| 64 | 20 | Роз’єм для причепа |
| 65 | 20 | Передні сидіння з обігрівом |
| 66 | 30 | Розморожування лобового скла
(праворуч) |
| 67 | 50 | Контрольний модуль кузова 2 |
| 68 | 20 | Обігрівач заднього скла |
| 69 | 30 | Система антиблокування
(клапани) |
| 70 | – | – |
| 71 | 50 | 2,5 л Duratec:
Швидкий вентилятор охолодження |
| 72 | – | – |
| 73 | – | – |
| 74 | 20 | Сидіння водія з підтримкою |
| 75 | – | – |
| 76 | – | – |
| 77 | – | – |
| 78 | – | – |
| 79 | 40 | Двигун вентилятора |
| 80 | – | – |
| 81 | 40 | Інвертор |
| 82 | 60 | Система антиблокування
(насос) |
| 83 | 25 | Двигун переднього склоочисника |
| 84 | 30 | Електромагнітний клапан стартеру |
| 85 | – | – |
| 87 | 40 | Модуль причепа |
Блок запобіжників високої потужності
| Nr | Амперність [A] | Опис |
| 1 | 70 | 2,5 л Duratec:
Блок управління обігрівом (пуск при холодному старті) |
| 60 | 2,2 л Duratorq та 3,2 л Duratorq:
модуль свічок. |
|
| 2 | 125 | Контрольний модуль кузова 1 |
| 3 | 50 | 2,5 л Duratec:
контрольний модуль кузова 2 2,2 л Duratorq та 3,2 л Duratorq: контрольний модуль кузова, камера заднього виду під час паркування, модуль якості напруги, адаптивний круїз-контроль, дисплей head-up |
| 4 | – | Колективні шини для блоку живлення |
Вставка запобіжника, встановлена на акумуляторі
| Nr | Амперність [A] | Опис |
| 1 | 225 | Контрольний модуль кузова 1 |
| 2 | 125 | Електричний підсилювач керма. |
Блок запобіжників відсіку пасажирів (тип 2)
| Nr | Амперність [A] | Опис |
| 1 | 10 | Лампа для рукавичок,
лампа для карт, економія акумулятора, верхня консоль, сонцезахисний козирок, ручка, важіль автоматичної трансмісії (дизель) |
| 2 | 7,5 | – |
| 3 | 20 | Блокування дверей водія,
реле розблокування кришки паливного бака, подвійне реле замка дверей, Aux |
| 4 | 5 | – |
| 5 | 20 | – |
| 6 | 10 | – |
| 7 | 10 | – |
| 8 | 10 | Сигналізація безпеки |
| 9 | 10 | – |
| 10 | 5 | – |
| 11 | 5 | Датчик внутрішнього руху |
| 12 | 7,5 | Електронна панель управління,
клімат-контроль |
| 13 | 7,5 | Набір покажчиків,
роз’єм даних, контрольний модуль колонки керма |
| 14 | 10 | – |
| 15 | 10 | Модуль порталу,
інтелектуальне з’єднання даних, OBDII (RHD) |
| 16 | 15 | Захист дітей |
| 17 | 5 | Акустичний сигнал на батарейках,
модуль трекінгу та блокування |
| 18 | 5 | Запалювання |
| 19 | 7,5 | – |
| 20 | 7,5 | Контрольний модуль фар |
| 21 | 5 | Датчик вологості та температури в автомобілі |
| 22 | 5 | – |
| 23 | 10 | Інвертор, Скло у дверях водія, Центральне замикання |
| 24 | 20 | Центральне замикання |
| 25 | 30 | Контрольний модуль дверей водія
(піднімання/опускання всіх дверей одним натисканням) (тільки одна кнопка для відкриття/опускання водія) |
| 26 | 30 | Контрольний модуль дверей пасажира
(електричне вікно) (один дотик вгору/вниз) |
| 27 | 30 | – |
| 28 | 10 | – |
| 29 | 30 | Контрольний модуль задніх лівих дверей
(електричне вікно) (один дотик вгору/вниз) |
| 30 | 30 | Контрольний модуль задніх правих дверей
(електричне вікно) (один дотик вгору/вниз) |
| 31 | 15 | Тахограф |
| 32 | 10 | Модуль передавача-приймача радіо,
модуль SYNC, GPS, мультимедійний дисплей, пульт дистанційного керування |
| 33 | 20 | Аудіо блок |
| 34 | 30 | Реле стартеру |
| 35 | 5 | Контрольний модуль обмежень |
| 36 | 15 | Внутрішнє дзеркало заднього виду з автоматичним затемненням |
| 37 | 15 | – |
| 38 | 30 | Електричні вікна
(без контрольного модуля дверей) (один дотик вгору/вниз – тільки водій) |
