Ford Fusion (2002-2018) – коробка запобіжників
Ford Fusion (2002-2012) – схема запобіжника
Рік випуску: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Запобіжник прикурювача (розетка живлення) у Ford Fusion (2002-2012) – це запобіжник F29 у блоці запобіжників на панелі приладів.
Позначення запобіжника
A Номер запобіжника
B Захищені ланцюги
C Позиція ( L = ліва та R = права)
D Номінал запобіжника (ампер)
| Символ | Опис |
 |
Дивіться посібник користувача |
 |
Подушка безпеки |
 |
ABS |
 |
Далекі фари |
 |
Ближні фари |
 |
Протитуманні фари |
 |
Контроль освітлення |
 |
Щітки склоочисника |
 |
Задній склоочисник |
 |
Обігрів лобового скла |
 |
Обігрів заднього скла |
 |
Обігрів зовнішніх дзеркал |
 |
Електричні зовнішні дзеркала |
 |
Електричні вікна |
 |
Не використовується |
 |
Обігрів сидінь |
 |
Двигун вентилятора |
 |
Клімат-контроль |
 |
Прикурювач |
 |
Сигнал |
 |
Денні ходові вогні |
 |
Автоматична трансмісія або Durashift EST |
 |
Управління двигуном (дизель) або каталізатор |
 |
Стартер |
 |
Аудіосистема та діагностичний порт |
 |
Управління двигуном або електронний модуль |
 |
Паливний насос |
 |
Додатковий обігрівач;
Свічки попереднього нагріву; Реле паливного насоса. |
 |
Акумулятор та система зарядки |
 |
Набір індикаторів;
Економія акумулятора; Освітлення номерного знака; Загальний електронний модуль (GEM). |
 |
Бічні та задні фари |
 |
Централізоване замикання та сигнал |
 |
Аварійні фари та покажчики повороту |
 |
Запалювання |
 |
Модуль причепа |
 |
Durashift EST |
 |
Гальмівні вогні |
 |
Вогні заднього ходу |

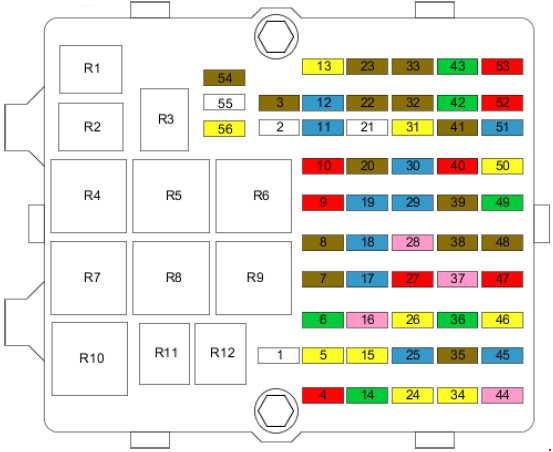

Блок запобіжників на панелі приладів
| Nr | Ампери [A] | Опис |
| F1 | – | – |
| F2 | – | Модуль причепа |
| F3 | 7,5 | Освітлення |
| – | Модуль причепа | |
| F4 | 10 | Клімат-контроль, двигун вентилятора |
| F5 | 20 | ABS, ESP |
| F6 | 30 | ABS, ESP |
| F7 | 7,5 | Автоматична трансмісія |
| 15 | Автоматична трансмісія | |
| F8 | 7,5 | Електричні дзеркала |
| F9 | 10 | Лівий ближній фар |
| F10 | 10 | Правий ближній фар |
| F11 | 15 | Денні ходові вогні |
| F12 | 15 | Управління двигуном |
| F13 | 20 | Управління двигуном, каталізатор |
| F14 | 30 | Стартер |
| F15 | 20 | Паливний насос |
| F 16 | 3 | Управління двигуном (пам’ять PCM) |
| F17 | 15 | Вимикач світла |
| F18 | 15 | Радіо, діагностичний порт |
| F19 | 15 | Денні ходові вогні |
| F20 | 7,5 | Набір індикаторів;
Економія акумулятора; Освітлення номерного знака; Загальний електронний модуль. |
| F21 | – | – |
| F22 | 7,5 | Габаритні та бічні фари (ліві) |
| F23 | 7,5 | Габаритні та бічні фари (праві) |
| F24 | 20 | Централізоване замикання;
Сигнал тривоги; Модуль GEM (TV). |
| F25 | 15 | Аварійні фари;
Покажчики повороту (модуль GEM). |
| F26 | 20 | Обігрів заднього скла (модуль GEM) |
| F27 | 10 | Сигнал (модуль GEM) |
| 15 | Сигнал (модуль GEM) | |
| F28 | 3 | Акумулятор, система зарядки |
| F29 | 15 | Прикурювач |
| F30 | 15 | Запалювання |
| F31 | 10 | Вимикач світла |
| 20 | Модуль причепа | |
| F32 | 7,5 | Обігрів дзеркала |
| F33 | 7,5 | Набір індикаторів;
Економія акумулятора; Освітлення номерного знака; Загальний електронний модуль. |
| F34 | 20 | Скляний дах |
| F35 | 7,5 | Обігрів передніх сидінь |
| F36 | 30 | Електричні вікна |
| F37 | 3 | ABS, ESP |
| F38 | 7,5 | Загальний електронний модуль (термінал 15) |
| F39 | 7,5 | Подушка безпеки |
| F40 | 7,5 | Передача |
| 10 | Далекі фари | |
| F41 | 7,5 | Автоматична трансмісія |
| F42 | 30 | Обігрів лобового скла |
| F43 | 30 | Обігрів лобового скла |
| F44 | 3 | Радіо, діагностичний порт (термінал 75) |
| F45 | 15 | Гальмівні вогні |
| F46 | 20 | Передня щітка склоочисника |
| F47 | 10 | Задня щітка склоочисника |
| 10 | Передня щітка склоочисника (Hi.) | |
| F48 | 7,5 | Резервні лампи |
| F49 | 30 | Двигун вентилятора |
| F50 | 20 | Протитуманні фари |
| F51 | 15 | Додаткова розетка живлення |
| F52 | 10 | Лівий дальній фар |
| F53 | 10 | Правий дальній фар |
| F54 | 7,5 | Модуль причепа |
| F55 | – | – |
| F56 | 20 | Модуль причепа |
| Реле | ||
| R1 | Електричні дзеркала | |
| Освітлення | ||
| R2 | Обігрів лобового скла | |
| Далекі фари | ||
| R3 | Запалювання | |
| Денні ходові вогні | ||
| R4 | Ближній фар | |
| Запалювання | ||
| R5 | Далекі фари | |
| Стартер | ||
| R6 | Паливний насос | |
| Складаюче дзеркало | ||
| R7 | Стартер | |
| Обігрів лобового скла | ||
| R8 | Охолоджуючий вентилятор | |
| Денні ходові вогні | ||
| Стартер | ||
| R9 | Денні ходові вогні | |
| Управління двигуном | ||
| R10 | Система зарядки | |
| Складаюче дзеркало | ||
| R11 | Управління двигуном | |
| Паливний насос | ||
| R12 | Електричні дзеркала | |
| Реле економії акумулятора | ||
Блок запобіжників у моторному відсіку
| Nr | Ампери [A] | Опис |
| F1 | 80 | Додатковий обігрівач (РТС) |
| F2 | 60 | Додатковий обігрівач (РТС), TCU |
| F3 | 60 | Додатковий обігрівач (РТС);
Свічка попереднього нагріву. |
| F4 | 40 | Охолоджуючий вентилятор, клімат-контроль |
| F5 | 60 | Освітлення,
загальний електронний модуль (GEM) |
| F6 | 60 | Запалювання |
| F7 | 60 | Двигун, освітлення |
| F8 | 60 | Обігрів лобового скла;
ABS; ESP. |
Блок реле у моторному відсіку
| Nr | Опис |
| R1 | Клімат-контроль |
| R2 | Охолоджуючий вентилятор |
| R3 | Додатковий обігрівач (РТС) |
| Резервні лампи | |
| R4 | Додатковий обігрівач (РТС) |
Ford Fusion (2013-2018) – схема запобіжника
Рік випуску: 2013, 2014, 2015, 2016, 2017, 2018.
Запобіжник прикурювача (розетка живлення) у Ford Fusion (2013-2018) – це запобіжник 10 у блоці запобіжників на панелі приладів.
Блок живлення
Блок живлення знаходиться в моторному відсіку. Він має запобіжники високої потужності, які захищають основні електричні системи автомобіля від перевантажень.
| Nr | Ампер [A] | Опис |
| 1 | 30 | 2015-2018: Панорамний дах |
| 25 | 2013-2014: Двигун склоочисника № 2 | |
| 3 | 15 | Датчик дощу |
| 5 | 20 | Розетка живлення 3 – Задня частина консолі |
| 7 | 20 | Модуль управління силовим агрегатом – потужність автомобіля 1 Потужність модуля управління силовим агрегатом |
| 8 | 20 | Модуль управління силовим агрегатом – потужність автомобіля 2 Елементи викидів |
| 10 | 20 | Розетка живлення 1 – передня частина водія |
| 11 | 15 | Модуль управління силовим агрегатом – потужність автомобіля 4 Котушки запалювання |
| 12 | 15 | Модуль управління силовим агрегатом – потужність автомобіля 3 Неемісійні елементи |
| 13 | 10 | 2013-2016: Модуль управління силовим агрегатом – потужність автомобіля 5 (виключаючи гібрид) |
| 14 | 10 | 2013-2016: Модуль управління силовим агрегатом – потужність автомобіля 6 (виключаючи гібрид) |
| 16 | 20 | Розетка живлення 2 – консоль |
| 17 | 20 | Гібрид (2013-2016): масло трансмісії |
| 18 | 10 | виключаючи гібридний двигун: 2013-2014: модуль управління силовим агрегатом – підтримка активної потужності Гібрид: модуль управління силовим агрегатом та система гібридного приводу підтримка активної потужності Модуль акумулятора |
| 19 | 10 | Електронна допомога при керуванні в режимі Run-Start |
| 20 | 10 | 2017-2018: Адаптивний круїз-контроль 2013-2016: Освітлення Run / Start |
| 21 | 15 | виключаючи гібрид: Контроль роботи; Запуск трансмісії; Запуск/зупинка насоса масла трансмісії; Гібрид: 2013-2014: Модуль управління роботою гібридного приводу; Запуск силового агрегату; 2015-2018: Вимикач старт-старт трансмісії; Інвертор HEV. |
| 22 | 10 | виключаючи гібрид: Соленоїд зчеплення кондиціонера |
| 23 | 15 | Запуск-старт; Система інформації про сліпі зони; Камера заднього виду; Дисплей на лобовому склі (Head-Up); Модуль стабілізації напруги; Актуатор трансмісії; Адаптивний круїз-контроль. |
| 24 | 10 | Гібрид: насос масла трансмісії з запуском |
| 25 | 10 | Система запобігання блокуванню коліс під час запуску |
| 26 | 10 | Модуль управління силовим агрегатом з запуском |
| 27 | 10 | Гібрид: Електромагніт клапана заправки |
| 28 | – | – |
| 29 | 5 | виключаючи гібридну версію: 2015-2018: Моніторинг повітряного потоку (виключаючи гібридну версію) |
| 15 | Гібрид: 2013-2016: Потужність автомобіля з гібридним вмістом 5 | |
| 30 | – | – |
| 31 | – | – |
| 34 | – | – |
| 35 | 15 | Гібрид: Вентилятор зарядного пристрою |
| 36 | 15 | Гібрид: Вентилятор електричної батареї модуля управління |
| 37 | – | – |
| 43 | – | – |
| 44 | – | – |
| 45 | 5 | Гібрид: монітор насоса вакууму |
| 46 | 10 | виключаючи гібридну версію: 2013-2014: Генератор Гібрид: Світлове кільце зарядного порту |
| 47 | 10 | виключаючи гібрид: 2013-2014: Вимикач/зупинка гальма Гібрид: вимикач/зупинка гальма |
| 48 | 20 | виключаючи гібрид: 2013-2014: Сигнал Гібрид: Сигнал |
| 49 | 5 | виключаючи гібрид: 2013-2014: Моніторинг повітряного потоку Гібрид: 2015-2018: Моніторинг повітряного потоку |
| 50 | 20 | виключаючи гібрид: 2015-2018: Сигнал |
| 15 | Гібрид: 2017-2018: Потужність автомобіля з гібридним вмістом 5; Вентилятор модуля управління енергією акумулятора. | |
| 51 | 15 | Гібрид: потужність автомобіля з гібридним вмістом 1; Модуль управління силовим агрегатом гібридного приводу. |
| 52 | 15 | Гібрид: живлення автомобіля з гібридним вмістом 2 Модуль управління енергією акумулятора |
| 53 | 10 | 2013-2016: Електричні сидіння |
| 54 | 10 | виключаючи гібрид: 2015-2018: вимикач запалювання гальма Гібрид: потужність автомобіля з гібридним вмістом 3 Насос охолоджуючої рідини |
| 55 | 10 | виключаючи гібрид: 2015-2018: датчик ALTIгибрид: потужність автомобіля з гібридним вмістом 4 Компресор кондиціонера Обігрівач з позитивним температурним коефіцієнтом (PHEV) Датчик вологості (PHEV) |
| Реле | ||
| 2 | Реле стартера | |
| 4 | Реле вентилятора | |
| 6 | – | |
| 9 | Реле модуля управління силовим агрегатом | |
| 15 | Реле запуску | |
| 32 | виключаючи гібрид: реле електричного вентилятора 1 Гібрид: реле охолоджуючого вентилятора | |
| 33 | виключаючи гібрид: реле зчеплення кондиціонера | |
| 38 | виключаючи гібрид: реле електричного вентилятора 2 Гібрид: реле насоса вакууму № 1 | |
| 39 | виключаючи гібрид: реле 2 і 3 котушки електричного вентилятора Гібрид: реле насоса вакууму № 2 | |
| 40 | виключаючи гібрид: 2015-2018: реле сигналу 2013-2014: реле паливного насоса Гібрид: реле паливного насоса | |
| 41 | виключаючи гібрид: 2013-2014: реле сигналу Гібрид: реле сигналу | |
| 42 | виключаючи гібридну версію: 2015-2018: реле котушки паливного насоса | |
| 86 | – | |
Блок запобіжників у пасажирському відсіку
Блок запобіжників знаходиться під панеллю приладів зліва від колонки керма.
| Nr | Ампер [A] | Опис |
| 1 | 10 | Освітлення (середовище, відділення для речей, порожнє, купол, багажник) |
| 2 | 7,5 | Підтримка попереку |
| 3 | 20 | Розблокування дверей водія |
| 4 | 5 | Не використовується (резерв) |
| 5 | 20 | Підсилювач сабвуфера |
| 5 | 20 | Не використовується (резерв) |
| 6 | 10 | Не використовується (резерв) |
| 7 | 10 | Не використовується (резерв) |
| 8 | 10 | Не використовується (резерв) |
| 9 | 10 | Не використовується (резерв) |
| 10 | 5 | Клавіатура; Модуль паспорта мобільного телефону. |
| 11 | 5 | Не використовується (резерв) |
| 12 | 7,5 | Клімат-контроль; Перемикання передач. |
| 13 | 7,5 | Блокування колонки керма; Логіка; Кластер; Datalink. |
| 14 | 10 | 2017-2018: Розширений модуль живлення; 2015-2016: Електронний модуль управління акумулятором; 2013-2014: Модуль управління акумулятором тяги (гібрид). |
| 15 | 10 | Модуль шлюзу для з’єднання даних |
| 16 | 15 | Захист для дітей; Розблокування вікна, піднятого підйомником. |
| 17 | 5 | Не використовується (резерв) |
| 18 | 5 | Кнопка Start/Stop |
| 19 | 7,5 | 2017-2018: Розширений модуль живлення; 2015-2016: Індикатор деактивації подушки безпеки пасажира; Пропуск передачі. |
| 5 | 2013-2014: Індикатор деактивації подушки безпеки пасажира; Пропуск передачі. | |
| 20 | 7,5 | 2015-2018: Адаптивний фар |
| 21 | 5 | Датчик вологості та температури в автомобілі |
| 22 | 5 | 2013-2016: Датчик класифікації пасажирів; 2017-2018: Сигналізатор для пішоходів (тільки гібрид). |
| 23 | 10 | Затримані аксесуари (логіка інвертора потужності, логіка складаного даху, головний вимикач контролера). |
| 24 | 20 | 2015-2018: Розблокування центрального замка |
| 30 | 2013-2014: Розблокування центрального замка | |
| 25 | 30 | Двері водія (вікно, дзеркало) |
| 26 | 30 | Передні двері пасажира (вікно, дзеркало) |
| 27 | 30 | Скляний дах |
| 28 | 20 | Підсилювач |
| 29 | 30 | Задні двері з боку водія (вікно) |
| 30 | 30 | Задні двері з боку пасажира (вікно) |
| 31 | 15 | Не використовується (резерв) |
| 32 | 10 | Дисплей GPS; Голосове управління; Приймач частоти; Адаптивний круїз-контроль. |
| 33 | 20 | Активний контроль шуму радіо |
| 34 | 30 | Автобус старт-старт; (запобіжник 19,20,21,22,35,36, 37, автоматичний вимикач) |
| 35 | 5 | 2013-2016: Модуль контролю обмежень |
| 36 | 15 | Дзеркало заднього виду з автоматичним затемненням; Безперервне регулювання поглинання підвісок; Реле повного приводу; Обігрів задніх сидінь. |
| 37 | 20 | Обігрів керма; Повний привід. |
| 38 | 30 | Не використовується (резерв) |
