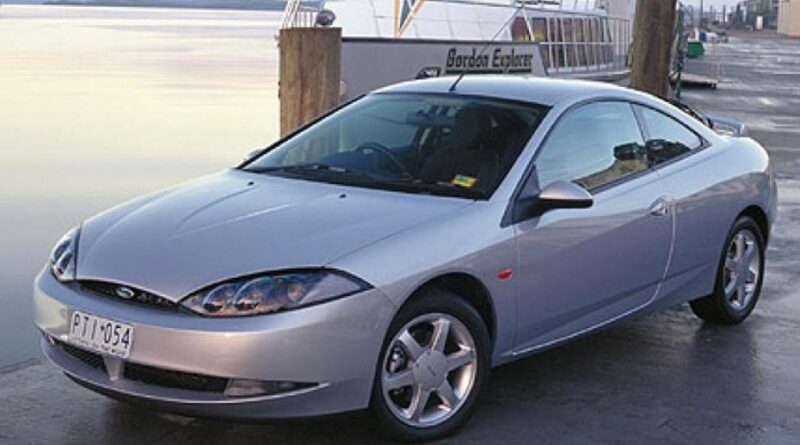

Ford Cougar (1999-2002) – коробка запобіжників
Ford Cougar (1999-2002) – схема блоку запобіжників
Рік випуску: 1999, 2000, 2001, 2002.
Запобіжник прикурювача (розетка живлення) у Ford Cougar (1999-2002) – це запобіжник 27 у блоці запобіжників в салоні.
Блок запобіжників у моторному відсіку (розподільчий блок)
| Nr | Ампераж [A] | Опис |
| 1 | – | Не використовується |
| 2 | 15 | ’01 -’02:
Генератор |
| 7.5 | ’99 -’00:
Генератор |
|
| 3 | 20 | Протитуманні фари |
| 4 | – | Не використовується |
| 5 | – | Не використовується |
| 6 | 3 | Управління двигуном |
| 7 | 20 | Аварійні фари;
Клаксон; Багатофункціональний вимикач. |
| 8 | – | Не використовується |
| 9 | 15 | Паливний насос |
| 10 | – | Не використовується |
| 11 | 20 | Управління двигуном (’99 -’00);
Запалювання (’99 -’00); Денні ходові вогні. |
| 12 | – | Не використовується |
| 13 | 20 | Датчики HEGO |
| 14 | – | Не використовується |
| 15 | 7.5 | Правий ближній світло |
| 16 | 7.5 | Лівий ближній світло |
| 17 | 7.5 | Правий дальнє світло |
| 18 | 7.5 | Ліві дальні фари;
Приладова панель; Передні протитуманні фари. |
| 39 | – | Не використовується |
| 40 | 20 | Запалювання;
Управління двигуном (’01 -’02); Запуск (’99); Вимикач фар (’99 -’00). |
| 41 | 20 | Управління двигуном |
| 42 | 40 | Обігрівач |
| 43 | – | Не використовується |
| 44 | – | Не використовується |
| 45 | 60 | Головне електроживлення автомобіля (реле запалювання) |
| 46 | – | Не використовується |
| 47 | – | Не використовується |
| 48 | – | Не використовується |
| 49 | 60 | Охолоджуючий вентилятор двигуна |
| 50 | – | Не використовується |
| 51 | 60 | ABS |
| 52 | 60 | Модуль таймера;
Світло салону; Обігрівач заднього скла; Запобіжники 25, 27, 28, 34 та 36. |
| Реле | ||
| R1 | Паливний насос | |
| R2 | Управління двигуном | |
| R3 | Клімат-контроль | |
| R4 | Ближні фари | |
| R5 | Дальнє світло | |
| R6 | Клаксон | |
| R7 | Запуск | |
| R8 | Високошвидкісний охолоджуючий вентилятор двигуна | |
| R9 | Охолоджуючий вентилятор двигуна | |
| R10 | Не використовується | |
| R11 | Денні ходові вогні | |
| Діод | ||
| D1 | 00 -’02:
Реле запуску |
|
| ’99:
Захист від зворотної полярності |
||
| D2 | Клімат-контроль | |
Панель запобіжників у салоні
| Nr | Ампераж [A] | Опис |
| 19 | 7.5 | Обігрівач дзеркала |
| 20 | 10 | Склоочисники |
| 21 | 40 | Двигун люка та двигун вікон |
| 22 | 7.5 | ABS / TCS |
| 23 | 15 | Поворотники;
Запасні лампи; Регулювання швидкості; Ручка перемикання; Клімат-контроль; Двигун вентилятора; Модуль деактивації лампочки (’99 -’00). |
| 24 | 15 | Стоп-сигнали;
Контроль швидкості. |
| 25 | 20 | Система сигналізації;
Система замикання. |
| 26 | 7.5 | Дальнє світло;
Ближні фари. |
| 27 | 15 | Прикурювач |
| 28 | 30 | Електричні сидіння |
| 29 | 30 | Обігрівач заднього скла |
| 30 | 7.5 | Управління двигуном;
Система блокування; Приладова панель. |
| 31 | 7.5 | Димер панелі;
Світло номерного знака; Світло в бардачку; Модуль кріплення ременя (’01 -’02). |
| 32 | – | Не використовується |
| 33 | 7.5 | Ліві фари |
| 34 | 7.5 | Електричні дзеркала;
Годинник; Внутрішнє освітлення. |
| 35 | 7.5 | Праві фари |
| 36 | 15 | Радіо |
| 37 | 30 | Обігрівач;
Клімат-контроль. |
| 38 | 7.5 | Подушка безпеки |
| Реле | ||
| R12 | Нічні вогні | |
| R13 | Обігрів заднього скла | |
| R14 | Двигун вентилятора | |
| R15 | Передній склоочисник | |
| R16 | Запалювання | |
| Діод | ||
| D2 | Захист від зворотної полярності | |
