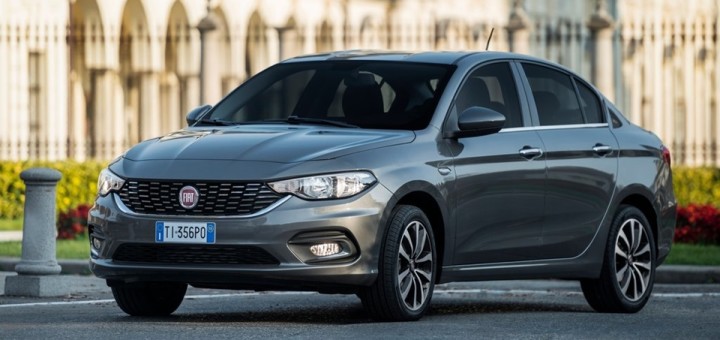

Fiat Tipo (2016-2022) – коробка запобіжників
Рік випуску: 2016, 2017, 2018, 2019.
Розташування блоку запобіжників
Відсік двигуна
Блок запобіжників знаходиться поруч з акумулятором.
Ідентифікаційний номер електричного компонента, що відповідає кожному запобіжнику, показаний на кришці
Приладова панель
Версія з лівим кермом: блок запобіжників знаходиться зліва від колонки керма.
Щоб отримати доступ до запобіжників, зніміть фіксатор і потягніть на себе.
Версія з правим кермом: контрольна одиниця знаходиться зліва за бардачком.
Щоб отримати доступ до контрольної одиниці, необхідно повернути бардачок, звільнивши фіксатори 1.
Під контрольним блоком приладової панелі
Контрольна одиниця знаходиться зліва під приладовою панеллю.
Блок запобіжників багажника
4 двері:
Версія 5 дверей / універсал:
Відкрийте задні двері, потім зсуньте внутрішню частину кришки та отримайте доступ до запобіжників у блоці запобіжників.
Схеми блоків запобіжників
2016, 2017, 2018
Відсік двигуна
Призначення запобіжників у відсіку двигуна (2016, 2017, 2018)
| Nr | Amp [A] | Опис |
|---|---|---|
| F10 | 15 | Двотональний клаксон |
| F85 | 10 | Регулювання поперекового підпору сидіння водія |
| F88 | 7.5 | Обігрів дзеркал |
| F20 | 30 | Обігрів заднього скла |
Приладова панель
Призначення запобіжників у блоці запобіжників приладової панелі (2016, 2017, 2018)
| Nr | Amp [A] | Опис |
|---|---|---|
| F47 | 25 | Електричне переднє скло (сторона водія) |
| F48 | 25 | Електричне переднє скло (сторона пасажира) |
| F36 | 15 | Живлення системи Uconnect ™,
система кондиціонування, система EOBD, порт USB / AUX, елементи управління на кермі. |
| F38 | 20 | Пристрій Dead Lock
(розблокування дверей зі сторони водія); Розблокування дверей; Централізоване замикання; Електричне розблокування задніх дверей. |
| F43 | 20 | Помпа переднього склоочисника |
| F33 | 25 | Електричне заднє скло зліва |
| F34 | 25 | Електричне заднє скло справа |
Під приладовою панеллю
Призначення запобіжників під приладовою панеллю (2016, 2017, 2018)
| Nr | Amp [A] | Опис |
|---|---|---|
| 1 | 7.5 | Розблокування передніх дверей (сторона водія) |
| 2 | 7.5 | Розблокування передніх дверей (сторона пасажира) |
| 3 | 7.5 | Розблокування задніх дверей (ліворуч) |
| 4 | 7.5 | Розблокування задніх дверей (праворуч) |
Багажник
Призначення запобіжників у багажнику (2016, 2017, 2018)
| Nr | Amp [A] | Опис |
|---|---|---|
| F97 | 15 | Розетка 12 V задня. |
| F99 | 10 | Обігрів переднього сидіння водія |
| F92 | 10 | Обігрів передніх сидінь сторони пасажира |
| F90 | 10 | Регулювання поперекового підпору переднього сидіння водія |
Схема запобіжників і реле – Fiat Tipo
Стосується автомобілів, вироблених у роках:
2020, 2021, 2022.
Блок запобіжників у відсіку двигуна
| Номер | Ампер [A] | Опис |
|---|---|---|
| F10 | 15 | Клаксон |
| F84 | 10 | Активна решітка |
| F88 | 7,5 | Обігрів бічних дзеркал |
| F20 | 30 | Обігрів заднього скла |
Блок запобіжників у пасажирському відсіку
На приладовій панелі
| Номер | Ампер [A] | Опис |
|---|---|---|
| F47 | 25 | Електричне переднє скло (сторона водія) |
| F48 | 25 | Електричне переднє скло (сторона пасажира) |
| F36 | 15 | Живлення системи Uconnect™; Система кондиціонування; Система EOBD; Порт USB/AUX; Елементи управління на кермі. |
| F38 | 20 | Пристрій Dead Lock (розблокування дверей зі сторони водія для передбачених версій/ринків); Розблокування дверей; Централізоване замикання; Електричне розблокування задніх дверей. |
| F43 | 20 | Помпа склоочисника переднього скла |
| F33 | 25 | Електричне заднє скло зліва |
| F34 | 25 | Електричне заднє скло справа |
Під приладовою панеллю
| Номер | Ампер [A] | Опис |
|---|---|---|
| 1 | 7,5 | Розблокування передніх дверей (сторона водія) |
| 2 | 7,5 | Розблокування передніх дверей (сторона пасажира) |
| 3 | 7,5 | Розблокування задніх дверей (ліворуч) |
| 4 | 7,5 | Розблокування задніх дверей (праворуч) |
Блок запобіжників у багажнику
| Номер | Ампер [A] | Опис |
|---|---|---|
| F97 | 15 | Розетка 12 V задня |
| F99 | 10 | Обігрів переднього сидіння водія |
| F92 | 10 | Обігрів переднього сидіння пасажира |
| F90 | 10 | Регулювання поперекового підпору переднього сидіння водія |
