Fiat Ducato рестайлінг (2014-2016) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Fiat Ducato рестайлінг (2014-2016), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Fiat Ducato рестайлінг (2014-2016) – схема блоку запобіжників
Рік випуску: 2014, 2015, 2016.
Запобіжник прикурювача (розетка живлення) у Fiat Ducato рестайлінг (2014-2016) – це запобіжник F15 у блоці запобіжників.

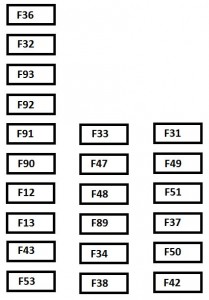

Блок запобіжників на приладовій панелі
| Опис | № | Ампераж [A] |
| Фари ближнього світла праві | F12 | 7,5 |
| Фара ближнього світла ліві | F13 | 7,5 |
| Реле блоку управління двигуном; Реле блоку управління
на приладовій панелі (+ ключ). |
F31 | 5 |
| Освітлення читальних ламп у відсіку пасажирів (+ акумулятор) | F32 | 7,5 |
| Датчик моніторингу акумулятора для версії Start & Stop (+ акумулятор) | F33 | 7,5 |
| Внутрішнє освітлення мікроавтобуса (аварійне) | F34 | 7,5 |
| Задні ліхтарі; Блок сервотроника;
Датчик води у фільтрі дизельного пального (+ ключ). |
F35 | 7,5 |
| Радіо; Клімат-контроль;
Сигналізація; Тахограф; Контроль відключення акумулятора; Таймер Webasto (+ акумулятор). |
F36 | 10 |
| Контроль гальмівних вогнів (основний); Третій стоп-сигнал;
Приладова панель (+ ключ). |
F37 | 7,5 |
| Закриття дверей (+ акумулятор) | F38 | 20 |
| Передній склоочисник (кнопка +) | F43 | 20 |
| Електричне вікно з боку водія | F47 | 20 |
| Електричне вікно з боку пасажира | F48 | 20 |
| Контроль датчиків паркування; Радіо;
Контроль на кермі; Центральна панель управління; Ліва панель управління; Допоміжна панель; Контроль відключення акумулятора (+ ключ). |
F49 | 5 |
| Клімат-контроль; Контроль сервопідсилювача;
Задні ліхтарі; Датчик води у фільтрі дизельного пального; Лічильник потоку; Тахограф (+ ключ). |
F51 | 5 |
| Приладова панель (+ акумулятор) | F53 | 7,5 |
| Не використовується | F89 | – |
| Фара дальнього світла ліві | F90 | 7,5 |
| Фара дальнього світла праві | F91 | 7,5 |
| Протитуманна фара ліві | F92 | 7,5 |
| Протитуманна фара праві | F93 | 7,5 |
Блок запобіжників у моторному відсіку
| Опис | № | Ампераж [A] |
| Ключ запалювання (+ акумулятор) | F03 | 30 |
| Обігрівач фільтра | F04 | 40 |
| Випарник для вентиляції двигуна, відсіку пасажирів з Webasto;
Роботизована помпа трансмісії (+ акумулятор). |
F05 | 20/50 |
| Вентилятор високої швидкості охолодження двигуна (+ акумулятор) | F06 | 40/60 |
| Вентилятор низької швидкості охолодження двигуна (+ акумулятор) | F07 | 40/50/60 |
| Вентилятор відсіку пасажирів (+ ключ) | F08 | 40 |
| Розетка живлення задня (+ акумулятор) | F09 | 15 |
| Сигнал | F10 | 15 |
| Розетка живлення (+ акумулятор) | F14 | 15 |
| Прикурювач (+ акумулятор) | F15 | 15 |
| Модуль управління силовим агрегатом; Автоматична трансмісія (+ акумулятор). | F18 | 7,5 |
| Компресор кондиціонера | F19 | 7,5 |
| Щітки склоочисника | F20 | 30 |
| Допоміжна панель управління для переміщення та складання дзеркал (+ ключ) | F24 | 7,5 |
| Дзеркало фотохромне | F30 | 15 |
Опціональний блок запобіжників у правій центральній стійці
| Опис | № | Ампераж [A] |
| Не використовується | F54 | – |
| Обігрів сидінь | F55 | 15 |
| Розетка живлення пасажира заднього | F56 | 15 |
| Додатковий обігрівач під сидінням. | F57 | 10 |
| Заднє скло обігрівається ліве | F58 | 10 |
| Заднє скло обігрівається праве | F59 | 7,5 |
| Не використовується | F60 | – |
| Не використовується | F61 | – |
| Не використовується | F62 | – |
| Додатковий контроль обігрівача пасажира. | F63 | 10 |
| Не використовується | F64 | – |
| Додатковий вентилятор обігрівача пасажира. | F65 | 30 |
