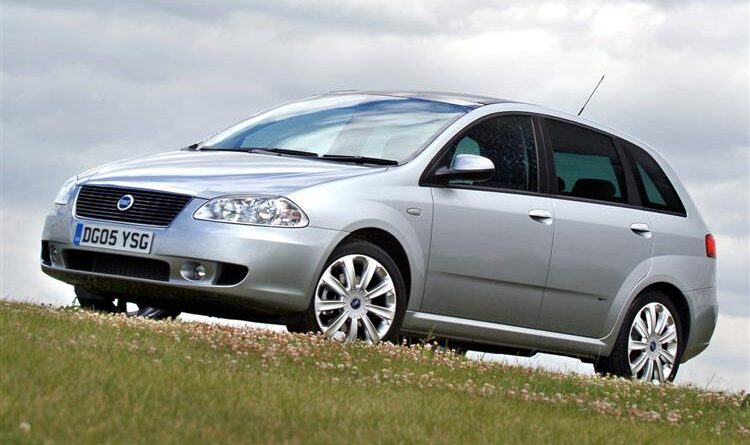

Fiat Croma (2007-2011) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Fiat Croma (2007-2011), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Fiat Croma (2007-2009) – схема блоку запобіжників
Рік виробництва: 2007, 2008, 2009.
Запобіжник прикурювача (розетка живлення) у Fiat Croma (2007-2009) – це запобіжник F52 у блоці запобіжників на панелі приладів.
Блок запобіжників на панелі приладів
| Опис | № | Амперність [A] |
| Фари ближнього світла праві | F12 | 15 |
| Фара ближнього світла ліва;
Регулювання основних фар. |
F13 | 15 |
| Котушки реле відсіку двигуна та бортового комп’ютера/кузова. | F31 | 7,5 |
| +30 Контролери дверей водія та пасажира | F32 | 15 |
| +15 живлення для багажника –
точка розгалуження лівого заднього скла. |
F33 | 20 |
| +15 живлення для багажника –
розгалуження правого заднього скла. |
F34 | 20 |
| +15 Ліхтарі заднього ходу;
Датчик AQS; Датчик води у фільтрі дизельного пального; Дециметр; Додатковий обігрівач. |
F35 | 7,5 |
| +30 Попереднє налаштування для блоку
управління причепом. |
F36 | 20 |
| +15 Третє стоп-сигнал;
Панель приладів; Контролер лівої та правої фари; Контроль через ключ живлення контролера фари з розрядом. |
F37 | 10 |
| Вимкнення запуску | F38 | 15 |
| +30 діагностична розетка EOBD;
Освітлення стелі; Програмування телефону; Блок управління сиреною тривоги; Блок управління сигналізацією об’ємного захисту; Блок управління тиском у шинах; Блок управління комплектом гучного зв’язку. |
F39 | 10 |
| Обігрівається заднє скло | F40 | 30 |
| Розморожування сопла склоочисника переднього, заднього | F41 | 15 |
| Склоочисник передній;
Помпа склоочисника переднього/заднього. |
F42 | 7,5 |
| Склоочисник, помпа склоочисника переднього | F43 | 30 |
| Розетка живлення на центральній консолі | F44 | 20 |
| Скляний дах | F45 | 20 |
| Живлення блоку управління з боку водія | F46 | 20 |
| Двигун шторки скляного даху | F47 | 20 |
| Живлення блоку управління з боку пасажира | F48 | 20 |
| +15 Точка розгалуження керма;
Connect; Блок управління датчиком дощу; Система кондиціонування; Обігрівач дизельного пального; Блок управління захистом об’ємним, Блок управління для руху та обігріву передніх лівих сидінь; Блок управління комплектом гучного зв’язку; Програмування телефону; Круїз-контроль; Диммери панелі приладів; Штора скляного даху. |
F49 | 7,5 |
| Система подушок безпеки | F50 | 7,5 |
| +15 Точка розгалуження електрики
системи кермування; Блок управління тиском у шинах. |
F51 | 7,5 |
| Склоочисник задній;
Котушки реле блоку управління багажника; Прикурювач |
F52 | 15 |
| +30 панель приладів | F53 | 7,5 |
Блок запобіжників у відсіку двигуна
| Опис | № | Амперність [A] |
| +30 Блок управління на панелі приладів 2 | F1 | 60 |
| +30 Вентилятор кондиціонування | F2 | 40 |
| +30 Точка розгалуження електрики замка кермування. | F3 | 20 |
| +30 Точка розгалуження гальма (насос) | F4 | 40 |
| +30 Точка розгалуження гальма (електромагнітний клапан) | F5 | 40 |
| +30 Низька швидкість вентилятор охолодження двигуна
(2,2 – Multijet) |
F6 | 40 |
| +30 Низька швидкість вентилятор охолодження двигуна
(Multijet з) |
F6 | 50 |
| +30 Висока швидкість вентилятор охолодження двигуна
(2.2 – Multijet) |
F7 | 40 |
| +30 Висока швидкість вентилятор охолодження двигуна
(Multijet з) |
F7 | 50 |
| +30 Вентилятор кондиціонування ручний
(за винятком Multijet) |
F8 | 40 |
| Оприскувач фар | F9 | 20 |
| Клаксон | F10 | 15 |
| Різні додаткові функції | F11 | 15 |
| Фара дальнього світла права | F14 | 10 |
| Фара дальнього світла ліва | F15 | 10 |
| Система Ei | F16 | 7,5 |
| Ei базові послуги | F17 | 10 |
| +30 Контролер двигуна;
Контролер автоматичної трансмісії та важіль перемикання. |
F18 | 7,5 |
| Компресор | F19 | 7,5 |
| Фільтр дизельного пального | F20 | 30 |
| Живлення насоса пального | F21 | 15 |
| Базові послуги Ei (бензин) | F22 | 15 |
| Базові послуги Ei (Multijet) | F22 | 15 |
| +30 Аудіосистема;
Додатковий блок управління обігрівачем. |
F23 | 20 |
| +15 Контролер автоматичної трансмісії;
Важіль перемикання. |
F24 | 15 |
| Фари протитуманні передні | F30 | 15 |
Блок запобіжників у багажнику
| Опис | № | Амперність [A] |
| +30 Підсилювач системи зовнішнього аудіо | F54 | 25 |
| Вільно | F55 | – |
| +30 Контроль сидіння переднього лівого. | F56 | 25 |
| Обігрів сидіння водія | F57 | 7,5 |
| Вільно | F58 | – |
| Вільно | F59 | – |
| +30 Контроль сидіння переднього правого. | F60 | 25 |
| Вільно | F61 | – |
| Вільно | F62 | – |
| Вільно | F63 | – |
| Вільно | F64 | – |
| Вільно | F65 | – |
| Вільно | F66 | – |
| Обігрів сидіння пасажира | F67 | 7,5 |
| Вільно | F68 | – |
| Вільно | F69 | – |
| Вільно | F77 | – |
| Вільно | F78 | – |
| Вільно | F79 | – |
| Вільно | F80 | – |
Блок запобіжників біля акумулятора
| Опис | № | Амперність [A] |
| Блок запобіжників у відсіку двигуна | F70 | 150 |
| Блок управління на панелі приладів 1 | F71 | 70 |
| +30 Контролер свічок (Multijet) | F72 | 60 |
| +30 Точка розгалуження електрики сервоприводу
(за винятком бензину 2,2) |
F73 | 80 |
| +30 Точка розгалуження електрики сервоприводу версія бензин 2.2
(набір з’єднання на стіні акумулятора) |
fa | 80 |
Fiat Croma (2009-2011) – схема блоку запобіжників
Рік виробництва: 2009, 2010, 2011.
Запобіжник прикурювача (розетка живлення) у Fiat Croma (2009-2011) – це запобіжник F44 у блоці запобіжників на панелі приладів.
Блок запобіжників на панелі приладів
| Опис | № | Амперність [A] |
| Фари ближнього світла праві | F12 | 15 |
| Фари ближнього світла ліві – коректор стабільності світла | F13 | 15 |
| +15 за винятком під час запуску котушок реле блоку управління на панелі приладів/ камері двигуна та бортового комп’ютера. | F31 | 7,5 |
| +30 вузли передніх дверей водія та пасажира (закриття дверей), Читач TEG. | F32 | 15 |
| Живлення вузла багажника (електричне вікно заднє ліве). | F33 | 20 |
| Живлення вузла багажника (заднє вікно праве). | F34 | 20 |
| +15 ліхтарі заднього ходу; Блок управління додатковим обігрівачем; Лічильник потоку; Датчик наявності води в дизельному паливі; Вимикач NC на педалі гальма. | F35 | 7,5 |
| +30 вузол багажника (замки задніх дверей) | F36 | 20 |
| +15 панель приладів; Блок управління газовими фарами; Вимикач на педалі гальма; Додаткове стоп-сигнал. | F37 | 10 |
| Актуатор відкриття багажника | F38 | 15 |
| +30 діагностична розетка EOBD освітлення центральної передньої стелі; Освітлення стелі задньої бокової; Сирена та блок управління датчиком об’ємного захисту системи сигналізації; Блок управління тиском у шинах; Блок управління кондиціонування; Блок управління Bluetooth. | F39 | 10 |
| Обігрівається заднє скло | F40 | 30 |
| Розморожування сопел склоочисника переднього та заднього. | F41 | 15 |
| +15 Блок управління ABS/ESP; Вузол електрогідравлічного керування; Датчик нахилу; Датчик кута повороту. | F42 | 7,5 / 15 (*) |
| +15 за винятком під час запуску для модуля електронного вимикача колонки (склоочисник передній, помпа склоочисника переднього/заднього). | F43 | 30 |
| +15 за винятком під час запуску прикурювача; Вихід живлення в тунелі. | F44 | 20 |
| Живлення блоку управління двигуном складу. | F45 | 20 |
| Живлення блоку управління двигуном козирка. | F46 | 20 |
| Живлення вузла передніх дверей водія (електросклопідйомник переднього водія). | F47 | 20 |
| Живлення вузла передніх дверей пасажира (електросклопідйомник переднього пасажира). | F48 | 20 |
| +15 блок управління з датчиком об’ємного захисту для сигналізації; Освітлення панелі приладів з дисплеєм аварійного режиму та панорамним дахом на панелі даху, консолі передніх сидінь водія та пасажира; Освітлення панелі приладів, тунель з боку водія; Налаштування DVD-програвача; Електрохроматичне дзеркало; Кондиціонування. | F49 | 7,5 |
| +15 блок управління подушками безпеки | F50 | 7,5 |
| +15 Connect; Блок управління Bluetooth; Налаштування радіо ринку; Блок управління тиском у шинах; Круїз-контроль; Блок управління датчиком дощу/сонця; Блок управління датчиком паркування; Датчик AQS. | F51 | 7,5 |
| +15 за винятком під час запуску електронного модуля вимикача колонки (склоочисник задній), Котушка реле на блоці управління камери багажника. | F52 | 15 |
| +30 панель приладів | F53 | 7,5 |
Блок запобіжників у камері двигуна
| Опис | № | Амперність [A] |
| Фара протитуманна ліва; Лампа повороту. | F9 | 7,5 |
| Сигнальні звукові пристрої | F10 | 15 |
| Живлення системи управління двигуном | F11 | 15 |
| Фара дальнього світла права | F14 | 7,5 |
| Фара дальнього світла ліва | F15 | 7,5 |
| +15 блок управління двигуном | F16 | 7,5 |
| Живлення системи управління двигуном | F17 | 10 |
| +30 блок управління двигуном | F18 | 7,5 |
| Компресор кондиціонера | F19 | 7,5 |
| Помпа склоочисника фар | F20 | 20 |
| Помпа пального | F21 | 15 |
| Живлення системи управління двигуном | F22 | 20 |
| +30 радіо/Connect, Додатковий блок управління обігрівачем. | F23 | 20 |
| +15 блок управління автоматичною трансмісією, Вимикач автоматичної трансмісії. | F24 | 15 |
| Фара протитуманна права; Лампа повороту. | F30 | 7,5 |
Блок запобіжників у багажнику
| Опис | № | Амперність [A] |
| +30 Підсилювач аудіосистеми Hi-Fi | F54 | 25 |
| Вільно | F55 | – |
| +30 блок управління регулюванням сидіння переднього водія | F56 | 25 |
| +15 за винятком під час запуску для обігріву сидіння переднього водія. | F57 | 7,5 |
| Вільно | F58 | – |
| Вільно | F59 | – |
| +30 блок управління регулюванням сидіння переднього пасажира. | F60 | 25 |
| Вільно | F61 | – |
| Вільно | F62 | – |
| Вільно | F63 | – |
| Вільно | F64 | – |
| Вільно | F65 | – |
| Вільно | F66 | – |
| +15 за винятком під час запуску для обігріву сидіння переднього водія. | F67 | 7,5 |
| Вільно | F68 | – |
| Вільно | F69 | – |
| Вільно | F77 | – |
| Вільно | F78 | – |
| Вільно | F79 | – |
| Вільно | F80 | – |
