Fiat 500L (2012-2020) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Fiat 500L (2012-2020), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Fiat 500L (2012-2016) – схема запобіжника
Рік випуску: 2012, 2013, 2014, 2015, 2016.
Запобіжник прикурювача (розетка живлення) у Fiat 500L – це запобіжник F85 у блоці запобіжників під капотом.
Блок запобіжників під капотом
Блок запобіжників знаходиться поруч із акумулятором.
| Опис | № | Ампер [A] |
| Сигнал | F10 | 15 |
| Обігрів заднього скла | F20 | 30 |
| Прикурювач / Передня розетка живлення | F85 | 15 |
| Розетка живлення в багажнику | F86 | 15 |
| Обігрів зовнішніх дзеркал | F88 | 7,5 |
Блок запобіжників під приладовою панеллю
| Опис | № | Ампер [A] |
| Електричне заднє скло (ліва сторона) | F33 | 20 |
| Електричне заднє скло (права сторона) | F34 | 20 |
| +30 Радіо;
UConnect®; Задні габаритні вогні (праві та ліві). |
F36 | 10 |
| Центральний замок | F38 | 20 |
| Двосторонній насос для обприскування лобового скла | F43 | 20 |
| Електричне переднє скло (сторона водія) | F47 | 20 |
| Електричне переднє скло (сторона пасажира) | f48 | 20 |
| Далеке світло (ліва сторона) | F90 | 7,5 |
| Далеке світло (права сторона) | F91 | 7,5 |
| Протитуманна фара (ліва сторона) | F92 | 7,5 |
| Протитуманна фара (права сторона) | F93 | 7,5 |
Блок запобіжників багажника
Контрольний блок знаходиться зліва в багажнику.
| Опис | № | Ампер [A] |
| Електричний регулятор поперекового підпору переднього сидіння | F1 | 15 |
| Електричний обігрівач переднього сидіння | F2 | 15 |
| Аудіосистема | F3 | 20 |
| Електричний сонцезахисний козирок | F5 | 20 |
| Електричний люк | F6 | 20 |
Розташування блоку запобіжників
Запобіжники під капотом
Передня розподільча панель знаходиться праворуч у моторному відсіку, поруч з акумулятором.
Щоб отримати доступ, натисніть на засувки та зніміть кришку.
Ідентифікаційний номер відповідного електричного компонента для кожного запобіжника можна знайти на зворотному боці кришки.
Внутрішні запобіжники
Панель внутрішніх запобіжників є частиною модуля управління кузовом (BCM) і знаходиться за кришкою зліва від керма.

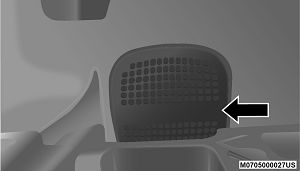

Задні внутрішні запобіжники
Панель задніх внутрішніх запобіжників знаходиться за кришкою з боку водія в задній частині автомобіля.
Запобіжники в моторному відсіку
Призначення запобіжників під капотом (2016)
| Виріз | Макси запобіжник | Міні запобіжник | Опис |
|---|---|---|---|
| F01 | 70 Ампер прозорий | – | Контролер кузова |
| F02 | 60 Ампер синій | – | Задній розподільчий блок контролера кузова |
| F03 | 20 А жовтий | – | Запалювання |
| F04 | 40 А оранжевий | – | Насос антиблокування гальм |
| F05 | 70 Ампер прозорий | – | Електричний підсилювач керма |
| F06 | 30 А зелений | – | Вентилятор радіатора — низька швидкість |
| F07 | 50 А червоний | – | Вентилятор радіатора — висока швидкість |
| F08 | 40 А оранжевий | – | Двигун вентилятора |
| F09 | – | 7,5 А коричневий | Трансмісія (DDCT) |
| F09 | – | 5 А бежевий | Трансмісія (Aisin) |
| F10 | – | 15 А синій | Сигнал |
| F11 | – | 10 А червоний | Система трансмісії |
| F14 | – | 20 А жовтий | Пресування 115 В |
| F15 | – | 15 А синій | Трансмісія (DDCT) |
| F15 | – | 10 А червоний | Трансмісія (Aisin) |
| F 16 | – | 7,5 А коричневий | Система трансмісії |
| F17 | – | 10 А червоний | Система трансмісії |
| F18 | – | 5 А бежевий | Система трансмісії (Multiair — залежно від комплектації) |
| F19 | – | 7,5 А коричневий | Клімат-контроль |
| F20 | – | 30 А зелений | Задній осушувач |
| F21 | – | 15 А синій | Насос пального |
| F22 | – | 20 А жовтий | Система трансмісії |
| F23 | – | 20 А жовтий | Клапани антиблокування гальм |
| F30 | – | 5 А бежевий | Насос після запуску |
| F81 | 70 Ампер прозорий | – | PTC (додатковий) |
| F82 | 40 А оранжевий | – | Трансмісія |
| F83 | 40 А оранжевий | – | PTC (основний) |
| F84 | – | 7,5 А коричневий | Трансмісія |
| F85 | – | 15 А синій | Передні розетки живлення 12V |
| F88 | – | 7,5 А коричневий | Обігрів дзеркал |
Внутрішні запобіжники
| Виріз | Номер | Міні запобіжник | Опис |
|---|---|---|---|
| 1 | F12 | 7,5 А коричневий | Правий ближній світло |
| 2 | F32 | 7,5 А коричневий | Передні та задні підсвічування; Підсвічування в багажнику та в дверях. |
| 3 | F53 | 7,5 А коричневий | Модуль приладової панелі |
| 4 | F38 | 20 А жовтий | Центральний замок дверей |
| 5 | F36 | 15 А синій | Діагностична розетка; Автомобільне радіо; Система клімат-контролю; TPMS; Люк. |
| 6 | F90 | 7,5 А коричневий | Ліве ближнє світло |
| 7 | F91 | 7,5 А коричневий | Праве ближнє світло |
| 8 | F92 | 7,5 А коричневий | Ліва протитуманна фара |
| 9 | F93 | 7,5 А коричневий | Права протитуманна фара |
| 10 | F42 | 5 А бежевий | BSM; ESP. |
| 11 | F33 | 20 А жовтий | Заднє скло лівого пасажира |
| 12 | F34 | 20 А жовтий | Заднє скло правого пасажира |
| 13 | F43 | 20 А жовтий | Двостороннє скло |
| 14 | F48 | 20 А жовтий | Скло живлення пасажира |
| 15 | F13 | 7,5 А коричневий | Ліве ближнє світло, регулювання фар |
| 16 | F50 | 7,5 А коричневий | Подушка безпеки |
| 17 | F51 | 5 А прозорий | Вимикач радіо автомобіля; Система клімат-контролю; Лампа стоп; Зчеплення; Реверс; Люк; Датчик паркування; Задня камера. |
| 18 | F37 | 7,5 А коричневий | Вимикач лампи стоп; Модуль приладової панелі. |
| 19 | F49 | 5 А прозорий | Зовнішнє дзеркало; GPS; Електричне дзеркало; Датчик паркування. |
| 20 | F31 | 5 А прозорий | Клімат-контроль; Регулювання сидінь. |
| 21 | F47 | 20 А жовтий | Контролер живлення вікна |
Призначення задніх внутрішніх запобіжників
| Виріз | Номер | Міні запобіжник | Опис |
|---|---|---|---|
| 1 | F61 | 15 А синій | Сидіння з регулюванням поперекового підпору |
| 2 | F62 | 15 А синій | Обігрів сидінь |
| 3 | F64 | 20 А жовтий | Аудіосистема |
| 4 | F65 | 20 А жовтий | Сонцезахисні шторки |
| 5 | F66 | 20 А жовтий | Люк |
Fiat 500L – схема запобіжника
Рік випуску: 2017.
Розташування запобіжника
Запобіжники під капотом
Передня розподільча панель знаходиться праворуч у моторному відсіку, поруч з акумулятором.
Щоб отримати доступ, натисніть на засувки та зніміть кришку.
Ідентифікаційний номер відповідного електричного компонента для кожного запобіжника можна знайти на зворотному боці кришки.
Внутрішні запобіжники
Панель внутрішніх запобіжників є частиною модуля управління кузовом (BCM) і знаходиться за кришкою зліва від керма.
Задні внутрішні запобіжники
Панель задніх внутрішніх запобіжників знаходиться за кришкою з боку водія в задній частині автомобіля.
Запобіжники в моторному відсіку
| Виріз | Макси запобіжник | Міні запобіжник | Опис |
|---|---|---|---|
| F01 | 70 Ампер бежевий | – | Контролер кузова |
| F02 | 60 Ампер синій | – | Задній розподільчий блок контролера кузова |
| F03 | 20 А жовтий | – | Запалювання |
| F04 | 40 А оранжевий | – | Насос антиблокування гальм |
| F05 | 70 Ампер бежевий | – | Електричний підсилювач керма |
| F06 | 30 А зелений | – | Вентилятор радіатора — низька швидкість |
| F07 | 50 А червоний | – | Вентилятор радіатора — висока швидкість |
| F08 | 40 А оранжевий | – | Двигун вентилятора |
| F09 | – | 7,5 А коричневий | Трансмісія (Aisin) |
| F10 | – | 15 А синій | Сигнал |
| F11 | – | 10 А червоний | Система трансмісії |
| F14 | – | 20 А жовтий | Пресування 115 В |
| F15 | – | 10 А червоний | Трансмісія (Aisin) |
| F 16 | – | 7,5 А коричневий | Система трансмісії |
| F17 | – | 10 А червоний | Система трансмісії |
| F18 | – | 5 А бежевий | Система трансмісії (Multiair — залежно від комплектації) |
| F19 | – | 7,5 А коричневий | Клімат-контроль |
| F20 | – | 30 А зелений | Задній осушувач |
| F21 | – | 15 А синій | Насос пального |
| F22 | – | 20 А жовтий | Система трансмісії |
| F23 | – | 20 А жовтий | Клапани антиблокування гальм |
| F30 | – | 5 А бежевий | Насос після запуску |
| F81 | 70 Ампер бежевий | – | PTC (додатковий) |
| F83 | 40 А оранжевий | – | PTC (основний) |
| F85 | – | 15 А синій | Передні розетки живлення 12V |
| F88 | – | 7,5 А коричневий | Обігрів дзеркал |
Внутрішні запобіжники
| Виріз | Номер | Міні запобіжник | Опис |
|---|---|---|---|
| 1 | F12 | 7,5 А коричневий | Правий ближній світло |
| 2 | F32 | 7,5 А коричневий | Передні та задні підсвічування; Підсвічування в багажнику та в дверях. |
| 3 | F53 | 7,5 А коричневий | Модуль приладової панелі |
| 4 | F38 | 20 А жовтий | Центральний замок дверей |
| 5 | F36 | 15 А синій | Діагностична розетка; Автомобільне радіо; Система клімат-контролю; TPMS; Люк. |
| 6 | F90 | 7,5 А коричневий | Ліве ближнє світло |
| 7 | F91 | 7,5 А коричневий | Праве ближнє світло |
| 8 | F92 | 7,5 А коричневий | Ліва протитуманна фара |
| 9 | F93 | 7,5 А коричневий | Права протитуманна фара |
| 10 | F42 | 5 А бежевий | BSM, ESP |
| 11 | F33 | 20 А жовтий | Заднє скло лівого пасажира |
| 12 | F34 | 20 А жовтий | Заднє скло правого пасажира |
| 13 | F43 | 20 А жовтий | Двостороннє скло |
| 14 | F48 | 20 А жовтий | Скло живлення пасажира |
| 15 | F13 | 7,5 А коричневий | Ліве ближнє світло, регулювання фар |
| 16 | F50 | 7,5 А коричневий | Подушка безпеки |
| 17 | F51 | 5 А бежевий | Вимикач радіо автомобіля; Система клімат-контролю; Лампа стоп; Зчеплення; Реверс; Люк; Датчик паркування; Задня камера. |
| 18 | F37 | 7,5 А коричневий | Вимикач лампи стоп; Модуль приладової панелі. |
| 19 | F49 | 5 А бежевий | Зовнішнє дзеркало; GPS; Електричне дзеркало; Датчик паркування. |
| 20 | F31 | 5 А бежевий | Клімат-контроль; Регулювання сидінь. |
| 21 | F47 | 20 А жовтий | Контролер живлення вікна |
Призначення задніх внутрішніх запобіжників
| Виріз | Номер | Міні запобіжник | Опис |
|---|---|---|---|
| 1 | F61 | 15 А синій | Сидіння з регулюванням поперекового підпору |
| 2 | F62 | 15 А синій | Обігрів сидінь |
| 3 | F64 | 20 А жовтий | Аудіосистема |
| 4 | F65 | 20 А жовтий | Сонцезахисні шторки |
| 5 | F66 | 20 А жовтий | Люк |
Fiat 500L – схема запобіжника
Рік випуску: 2020.
Блок запобіжників у моторному відсіку
Передня розподільча одиниця знаходиться праворуч у моторному відсіку, поруч з акумулятором. Щоб отримати доступ до запобіжників, натисніть на засувки та зніміть кришку.
Передня розподільча одиниця
Ідентифікаційний номер відповідного електричного компонента для кожного запобіжника можна знайти на зворотному боці кришки.
| Виріз | Макси запобіжник | Міні запобіжник | Опис |
| F01 | 70 Ампер бежевий | – | Контролер кузова |
| F02 | 60 Ампер синій | – | Задній розподільчий блок контролера кузова |
| F03 | 20 А жовтий | – | Запалювання |
| F04 | 40 А оранжевий | – | Насос антиблокування гальм |
| F05 | 70 Ампер бежевий | – | Електричний підсилювач керма |
| F06 | 30 А зелений | – | Вентилятор радіатора — низька швидкість |
| F07 | 50 А червоний | – | Вентилятор радіатора — висока швидкість |
| F08 | 40 А оранжевий | – | Двигун вентилятора |
| F09 | – | 7,5 А коричневий | Трансмісія (Aisin) |
| F10 | – | 15 А синій | Сигнал |
| F11 | – | 10 А червоний | Система трансмісії |
| F15 | – | 10 А червоний | Трансмісія (Aisin) |
| F 16 | – | 7,5 А коричневий | Система трансмісії блоку передач |
| F17 | – | 10 А червоний | Система трансмісії |
| F18 | – | 5 А бежевий | Система трансмісії (Multi-Air — залежно від комплектації) |
| F19 | – | 7,5 А коричневий | Клімат-контроль |
| F20 | – | 30 А зелений | Задній осушувач |
| F21 | – | 15 А синій | Насос пального |
| F22 | – | 20 А жовтий | Система трансмісії |
| F23 | – | 20 А жовтий | Клапани антиблокування гальм |
| F30 | – | 5 А бежевий | Насос після запуску |
| F81 | 70 Ампер бежевий | – | PTC (додатковий) |
| F83 | 40 А оранжевий | – | PTC (основний) |
| F85 | – | 15 А синій | Передні розетки живлення 12 V |
| F86 | – | 7,5 А коричневий | Розетки зарядки USB |
| F88 | – | 7,5 А коричневий | Обігрів дзеркал |
Внутрішні запобіжники
Внутрішня панель запобіжників є частиною модуля управління кузовом (BCM) і знаходиться зліва від водія під приладовою панеллю. Щоб отримати доступ до запобіжників, відкрийте кришку.
Внутрішня панель запобіжників
Позиції вирізів панелі запобіжників
| Виріз | Номер запобіжника автомобіля | Міні запобіжник | Опис |
| 1 | F12 | 7,5 А коричневий | Правий ближній світло |
| 2 | F32 | 7,5 А коричневий | Внутрішнє освітлення спереду та ззаду; Лампи в багажнику та в дверях. |
| 3 | F53 | 7,5 А коричневий | Модуль приладової панелі |
| 4 | F38 | 20 А жовтий | Центральний замок дверей |
| 5 | F36 | 15 А синій | Діагностична розетка, автомобільне радіо, система клімат-контролю, TPMS, люк |
| 6 | F90 | 7,5 А коричневий | Ліве ближнє світло |
| 7 | F91 | 7,5 А коричневий | Праве ближнє світло |
| 8 | F92 | 7,5 А коричневий | Ліва протитуманна фара |
| 9 | F93 | 7,5 А коричневий | Права протитуманна фара |
| 10 | F42 | 5 А бежевий | BSM, ESP |
| 11 | F33 | 20 А жовтий | Заднє скло лівого пасажира |
| 12 | F34 | 20 А жовтий | Заднє скло правого пасажира |
| 13 | F43 | 20 А жовтий | Двостороннє скло |
| 14 | F48 | 20 А жовтий | Скло живлення пасажира |
| 15 | F13 | 7,5 А коричневий | Ліве ближнє світло, регулювання фар |
| 16 | F50 | 7,5 А коричневий | Подушка безпеки |
| 17 | F51 | 5 А бежевий | Вимикач радіо автомобіля, система клімат-контролю, лампа стоп, зчеплення, реверс, люк, датчик паркування, задня камера |
| 18 | F37 | 7,5 А коричневий | Вимикач лампи стоп, модуль приладової панелі |
| 19 | F49 | 5 А бежевий | Зовнішнє дзеркало, GPS, електричне дзеркало, датчик паркування |
| 20 | F31 | 5 А бежевий | Клімат-контроль, регулювання сидінь |
| 21 | F47 | 20 А жовтий | Живлення вікна водія |
Задні внутрішні запобіжники
Панель задніх внутрішніх запобіжників знаходиться з боку водія в задньому відсіку. Щоб отримати доступ до запобіжників, відкрийте кришку.
Панель задніх запобіжників
| Виріз | Номер запобіжника автомобіля | Міні запобіжник | Опис |
| 1 | F61 | 15 А синій | Сидіння з регулюванням поперекового підпору |
| 2 | F62 | 15 А синій | Обігрів сидінь |
| 3 | F64 | 20 А жовтий | Аудіосистема |
| 4 | F65 | 20 А жовтий | Сонцезахисні шторки |
| 5 | F66 | 20 А жовтий | Люк |
