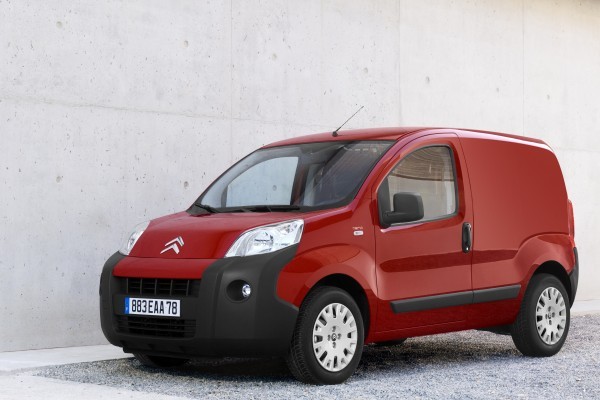

Citroën Nemo (2008-2015) – коробка запобіжників

У цій статті ви знайдете схеми блоку запобіжників Citroën Nemo 2008‑2015, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).

Citroën Nemo (2008-2009) – схема блоку запобіжників

Рік випуску: 2007, 2008.

Запобіжник прикурювача (розетка живлення) у Citroën Nemo (2008-2009) – це запобіжник F85 у блоці запобіжників під капотом.

Блок запобіжників на панелі приладів

Запобіжники	[A]	Опис
F12	7,5 A	Живлення правого фари
F13	7,5 A	Живлення лівого фари – регулювання висоти проектора
F31	5 A	Вимикач живлення модуля двигуна
F32	7,5 A	Передня лампочка – переднє підсвічування – заднє підсвічування
F36	10 A	Аудіосистема – підготовка для мобільного телефону – панель управління клімат-контролем – розетка діагностики EODB
F37	5 A	Гальмівне світло – панель приладів
F38	20 A	Блокування дверей
F43	15 A	Помпа склоочисника
F47	20 A	Живлення двигуна вікна водія
F48	20 A	Живлення електричного двигуна вікна пасажира
F49	5 A	Модуль допомоги при паркуванні – вимикач задніх вогнів – електричні дзеркала
F50	7,5 A	Модуль управління подушками безпеки
F51	5 A	Активує педаль гальма – активує педаль зчеплення
F53	5 A	Панель приладів – задні протитуманні вогні

Блок запобіжників під капотом

Запобіжники	[A]	Опис
F01	60 A	Модуль управління
F03	20 A	Живлення стартерного двигуна
F04	40 A	Живлення помпи гідравлічного блоку ABS
F06	30 A	Управління вентилятором на одній швидкості
F07	40 A	Управління вентилятором на високій швидкості
F08	30 A	Помпа кондиціонера
F10	10 A	Клаксон
F11	10 A	Додаткове живлення для системи управління двигуном
F14	15 A	Дальнє світло
F 16	7,5 A	Модуль двигуна – електронний блок управління трансмісією
F17	15 A	Живлення котушки запалювання, форсунок, центрального блоку управління двигуном
F18	7,5 A	Модуль управління двигуном (1.4 HDi)
F19	7,5 A	Компресор кондиціонера
F20	30 A	Живлення обігріву заднього скла, електричні обігрівачі для видалення льоду з дзеркал
F21	15 A	Управління двигуном 1.4 бензин, реле T09 (HDi)
F22	20 A	Модуль двигуна (1.4 HDi), бензонасос
F23	20 A	Живлення електромагнітних клапанів гідравлічного блоку ABS
F24	7,5 A	ABS
F30	15 A	Протитуманні фари
F81	60 A	Модуль обігріву
F82	30 A	Помпа електронної трансмісії – живлення електронної трансмісії
F84	10 A	Електронний блок управління трансмісією та клапанами
F85	30 A	Розетка прикурювача – 12 V.
F87	7,5 A	Задні фари заднього ходу – датчик наявності води в дизельному паливі

Citroën Nemo (2010-2015) – схема блоку запобіжників

Рік випуску: 2010, 2011, 2012, 2013, 2014, 2015.

Запобіжник прикурювача (розетка живлення) у Citroën Nemo (2010-2015) – це запобіжник F94 у блоці запобіжників.

Блок запобіжників на панелі приладів

Nr	Amp [A]	Опис
F12	7,5 A	Живлення правого фари
F13	7,5 A	Живлення лівого фари; Регулятор висоти фари.
F31	5 A	Вимикач живлення модуля двигуна
F32	7,5 A	Передня фара; Внутрішнє підсвічування спереду; Внутрішнє підсвічування ззаду.
F36	10 A	Аудіосистема; Підготовка для мобільного телефону; Панель управління клімат-контролем; Розетка діагностики EODB.
F37	5 A	Гальмівне світло; Панель приладів.
F38	20 A	Блокування дверей
F43	15 A	Помпа склоочисників
F47	20 A	Живлення двигуна вікна водія
F48	20 A	Живлення електричного двигуна підйомника вікна пасажира.
F49	5 A	Модуль управління датчиками паркування; Вимикач заднього світла; Електричні дзеркала; Модуль управління сигналізацією.
F50	7,5 A	Модуль управління подушками безпеки
F51	7,5 A	Вимикач педалі гальма; Вимикач педалі зчеплення; Управління бічними дзеркалами; Центральна Bluetooth система.
F53	5 A	Панель приладів; Протитуманні фари ззаду.
F41	7,5 A	Розморожування зовнішніх дзеркал
F94	15 A	Прикурювач
F96	15 A	Розетка для аксесуарів 12 V.
F97	10 A	Обігрівач сидіння з боку водія.
F98	10 A	Обігрівач сидіння з боку пасажира.

Блок запобіжників під капотом

Nr	Amp [A]	Опис
F01	60 A	Модуль управління
F02	40 A	Вентилятор відсіку пасажирів.
F03	20 A	Живлення стартерного двигуна
F04	40 A	Живлення помпи гідравлічного блоку ABS
F06	30 A	Управління вентилятором охолодження на одній швидкості.
F07	40 A	Управління вентилятором охолодження на високій швидкості.
F08	30 A	Компресор кондиціонера
F09	15 A	Кабелі для буксирування.
F10	10 A	Клаксон
F11	10 A	Додаткове живлення навантаження системи управління двигуном
F14	15 A	Дальнє світло
F15	15 A	Розетка для аксесуарів 12 V.
F 16	7,5 A	Модуль управління двигуном – електронна трансмісія та реле важеля перемикання – T20
F17	15 A	Живлення котушки запалювання; Форсунки; Модуль управління двигуном (1.3 HDi).
F18	7,5 A	Модуль управління двигуном (1,3 HDi); Котушка реле T09.
F19	7,5 A	Компресор кондиціонера
F20	30 A	Живлення обігріву заднього скла; Елементи обігріву електричних дзеркал.
F21	15 A	Помпа пального (бензин 1.4 та 1.3 HDi)
F22	20 A	Модуль управління двигуном (1.3 HDi)
F23	20 A	Живлення електромагнітних клапанів гідравлічного блоку ABS.
F24	7,5 A	ABS
F30	15 A	Дальнє світло
F81	60 A	Модуль обігріву попереднього обігріву (1,3 HDi)
F82	30 A	Електронна помпа трансмісії; Живлення електронної трансмісії.
F84	10 A	Електронний блок управління трансмісією та електромагнітними клапанами.
F85	30 A	Прикурювач; Розетка для аксесуарів 12 V.
F87	7,5 A	Задні фари заднього ходу; Датчик наявності води в дизельному паливі; Датчик потоку повітря; Котушки реле T02, T05, T14, T17 і T19 (крім 1,3 HDi)
F87	5 A	Задні фари заднього ходу; Датчик наявності води в дизельному паливі; Датчик потоку повітря; Котушки реле T02, T05, T14, T17 і T19; Датчик стану зарядки акумулятора (крім 1,3 HDi).
