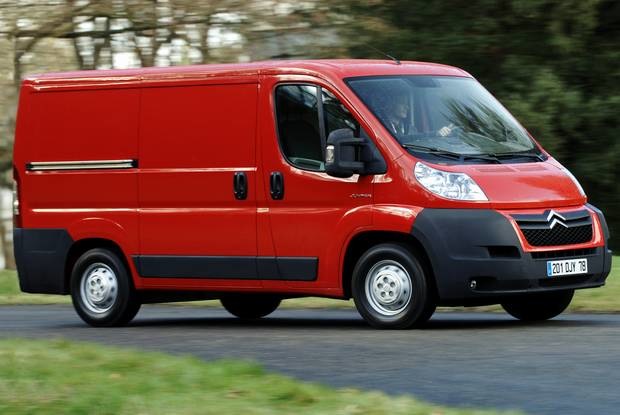

Citroen Jumper (2006-2022) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Citroën Jumper 2006‑2022, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Citroen Jumper (2006-2018) – схема блоку запобіжників
Рік виробництва: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Запобіжники прикурювача (розетки живлення) це запобіжники № 33 (розетка 12 В ззаду), F44 (розетка прикурювача – 12 В спереду) у блоці запобіжників на панелі приладів та запобіжник № 56 (розетка 12 В ззаду пасажира) у блоці запобіжників у стійці дверей. У британській версії – запобіжник № 56 (розетка 12 В ззаду пасажира) у блоці запобіжників у стійці дверей та запобіжники № 9 (розетка 12 В ззаду), № 14 (розетка 12 В спереду) та № 15 (прикурювач) у моторному відсіку блоку запобіжників.
Блок запобіжників на панелі приладів
Знаходиться в нижній частині панелі приладів (зліва).
Відсік пасажира
Автомобілі з лівим кермом: Блок запобіжників знаходиться в стійці дверей пасажира (з правого боку).
Автомобілі з правим кермом: Блок запобіжників знаходиться в стійці дверей водія (з правого боку).
Моторний відсік
Відкрутіть гайки та нахиліть блок, щоб отримати доступ до запобіжників.
Схеми блоків запобіжників
Запобіжники прикурювача (розетки живлення) це запобіжники № 33 (розетка 12 В ззаду), F44 (розетка прикурювача – 12 В спереду) у блоці запобіжників на панелі приладів та запобіжник № 56 (розетка 12 В ззаду пасажира) у блоці запобіжників у стійці дверей. У британській версії – запобіжник № 56 (розетка 12 В ззаду пасажира) у блоці запобіжників у стійці дверей та запобіжники № 9 (розетка 12 В ззаду), № 14 (розетка 12 В спереду) та № 15 (прикурювач) у моторному відсіку блоку запобіжників.
Блок запобіжників на панелі приладів
Знаходиться в нижній частині панелі приладів (зліва).
Відсік пасажира
Автомобілі з лівим кермом: Блок запобіжників знаходиться в стійці дверей пасажира (з правого боку).
Автомобілі з правим кермом: Блок запобіжників знаходиться в стійці дверей водія (з правого боку).
Моторний відсік
Відкрутіть гайки та нахиліть блок, щоб отримати доступ до запобіжників.
2008
Панель приладів
Призначення запобіжників у блоці запобіжників на панелі приладів (2008)
Citroen Jumper – запобіжники – опис
| Nr | Ампери [A] | Призначення |
|---|---|---|
| 12 | 7,5 | Правий ближній світло |
| 13 | 7,5 | Лівий ближній світло;
Регулювання висоти фар. |
| 31 | 7,5 | Живлення реле |
| 32 | 10 | Внутрішнє освітлення мікроавтобуса;
Аварійні вогні. |
| 33 | 15 | Розетка 12 В ззаду |
| 34 | – | Не використовується |
| 35 | 7,5 | Задні габаритні вогні;
Датчик води в дизельному паливі. |
| 36 | 20 | Блокування/розблокування дверей |
| 37 | 10 | Перемикач стоп-сигналів;
Третій стоп-сигнал; Панель приладів. |
| 38 | 10 | Внутрішні реле |
| 39 | 10 | Аудіосистема;
Діагностична розетка; Сирена тривоги; Програмоване управління допоміжним обігрівом. |
| 40 | 15 | Обігрів: заднє скло (ліва сторона), дзеркало (сторона пасажира) |
| 41 | 15 | Обігрів: заднє скло (права сторона), дзеркало (сторона водія) |
| 42 | 7,5 | Блок управління та датчик ABS;
Датчик ESP; Перемикач стоп-сигналів. |
| 43 | 30 | Двигун переднього склоочисника |
| 44 | 20 | Прикурювач – розетка 12 В спереду |
| 45 | 7,5 | Електричні перемикачі для підйомників вікон та дзеркал (сторона водія);
Електричний підйомник вікна пасажира. |
| 46 | – | Не використовується |
| 47 | 20 | Електродвигун підйомника вікна водія |
| 48 | 20 | Електродвигун підйомника вікна пасажира |
| 49 | 7,5 | Датчик дощу/освітленості;
Аудіосистема; Електродвигун підйомника вікна водія; Сигналізація; Елементи управління на панелі приладів. |
| 50 | 7,5 | Система подушок безпеки та преднатягувачів |
| 51 | 7,5 | Тахограф;
Круїз-контроль; Управління кліматом. |
| 52 | 7,5 | Опціональне живлення реле |
| 53 | 7,5 | Панель приладів;
Задні протитуманні вогні. |
Блок запобіжників у стійці дверей
Призначення запобіжників у блоці запобіжників у стійці дверей (2008)
Citroen Jumper – запобіжники – опис
| Nr | Ампери [A] | Опис |
|---|---|---|
| 54 | – | Не використовується |
| 55 | 15 | Обігрів сидінь |
| 56 | 15 | Розетка 12 В ззаду;
Прикурювач. |
| 57 | 10 | Двигун вентиляції/обігріву під сидінням водія |
| 58 | 10 | Поворотники |
| 59 | – | Не використовується |
| 60 | – | Не використовується |
| 61 | – | Не використовується |
| 62 | – | Не використовується |
| 63 | 10 | Програмований перемикач для допоміжного обігріву |
| 64 | – | Не використовується |
| 65 | 30 | Програмований вентилятор допоміжного обігріву |
Моторний відсік
Призначення запобіжників у моторному відсіку (2008)
| Nr | Ампери [A] | Опис |
|---|---|---|
| 1 | 40 | Живлення насоса ABS/ESP |
| 2 | 50 | Блок попереднього обігріву дизельного пального |
| 3 | 30 | Запалювання |
| 4 | 20 | Програмований обігрівач |
| 5 | 20 | Програмоване реле для управління допоміжним обігрівом |
| 6 | 40/60 | Група вентилятора (висока швидкість) |
| 7 | 40/50 | Група вентилятора (низька швидкість) |
| 8 | 40 | Клімат-контроль |
| 9 | 20 | Передній склоочисник |
| 10 | 15 | Сигнал |
| 11 | 7,5 | Блок і реле попереднього обігріву дизельного пального |
| 14 | 7,5 | Правий ближній світло |
| 15 | 7,5 | Лівий ближній світло |
| 16 | 7,5 | Блок управління двигуном |
| 17 | 10 | Блок управління двигуном |
| 18 | 7,5 | Блок управління двигуном |
| 19 | 7,5 | Компресор кондиціонера |
| 20 | 30 | Помпа для склоочисників |
| 21 | 15 | Живлення насоса пального |
| 22 | 30 | Живлення електромагнітних клапанів ABS |
| 23 | – | Не використовується |
| 30 | 15 | Передні протитуманні вогні |
2011, 2012
Панель приладів
Призначення запобіжників у блоці запобіжників на панелі приладів (2011-2012 (Великобританія))
| Nr | Ампери [A] | Опис |
|---|---|---|
| 12 | 7,5 | Правий ближній світло |
| 13 | 7,5 | Лівий ближній світло |
| 31 | 5 | Живлення реле |
| 32 | 7,5 | Внутрішнє освітлення |
| 33 | 20 | Датчик акумулятора |
| 34 | 20 | Внутрішнє освітлення мікроавтобуса;
Сигнал тривоги. |
| 36 | 10 | Аудіосистема;
Діагностична розетка; Сирена тривоги; Програмоване управління допоміжним обігрівом; Управління кліматом; Тахограф; Акумулятор. |
| 37 | 7,5 | Перемикач стоп-сигналів;
Третій стоп-сигнал; Панель приладів. |
| 38 | 20 | Централізоване замикання |
| 42 | 5 | Контролер і датчик ABS;
Датчик ASR; Датчик ESP; Перемикач стоп-сигналів. |
| 43 | 20 | Двигун переднього склоочисника |
| 47 | 20 | Електродвигун підйомника вікна водія |
| 48 | 20 | Електродвигун підйомника вікна пасажира |
| 49 | 5 | Аудіосистема – елементи управління на панелі приладів |
| 50 | 7,5 | Система подушок безпеки та преднатягувачів |
| 51 | 5 | Тахограф;
Круїз-контроль; Управління кліматом; Задні габаритні вогні; Датчик води в дизельному паливі. |
| 53 | 7,5 | Панель приладів |
| 89 | – | Не використовується |
| 90 | 7,5 | Лівий ближній світло |
| 91 | 7,5 | Правий ближній світло |
| 92 | 7,5 | Лівий протитуманний вогонь |
| 93 | 7,5 | Правий протитуманний вогонь |
Блок запобіжників у стійці дверей
Призначення запобіжників у блоці запобіжників у стійці дверей (2011, 2012)
| Nr | Ампери [A] | Опис |
|---|---|---|
| 54 | – | Не використовується |
| 55 | 15 | Обігрів сидінь |
| 56 | 15 | Розетка 12 В |
| 57 | 10 | Програмований обігрів під сидінням |
| 58 | 15 | Обігрів: ліве заднє скло |
| 59 | 15 | Обігрів: праве заднє скло |
| 60 | – | Не використовується |
| 61 | – | Не використовується |
| 62 | – | Не використовується |
| 63 | 10 | Додатковий контроль для заднього пасажира |
| 64 | – | Не використовується |
| 65 | 30 | Вентилятор допоміжного обігріву для заднього пасажира |
Моторний відсік
Призначення запобіжників у моторному відсіку (2016)
| Nr | Ампери [A] | Опис |
|---|---|---|
| 1 | 40 | Живлення насоса ABS |
| 2 | 50 | Блок попереднього обігріву дизельного пального |
| 3 | 30 | Запалювання |
| 4 | 40 | Обігрівач пального |
| 5 | 20/50 | Вентиляція кабіни з програмованим допоміжним обігрівом (+батарея) |
| 6 | 40/60 | Максимальна швидкість вентилятора кабіни (+батарея) |
| 7 | 40/50/60 | Мінімальна швидкість вентилятора кабіни (+батарея) |
| 8 | 40 | Група вентилятора кабіни (запалювання +) |
| 9 | 15 | Розетка 12 В ззаду (+батарея) |
| 10 | 15 | Сигнал |
| 11 | – | Не використовується |
| 14 | 15 | Розетка 12 В спереду (+батарея) |
| 15 | 15 | Прикурювач (+батарея) |
| 16 | – | Не використовується |
| 17 | – | Не використовується |
| 18 | 7,5 | Блок управління двигуном (+батарея) |
| 19 | 7,5 | Компресор кондиціонера |
| 20 | 30 | Помпа для склоочисників/фар |
| 21 | 15 | Живлення насоса пального |
| 22 | – | Не використовується |
| 23 | 30 | Електромагнітні клапани ABS |
| 24 | 7,5 | Панель додаткових перемикачів;
Управління та складання зовнішніх дзеркал (запалювання +). |
| 30 | 15 | Обігрів зовнішніх дзеркал |
Citroen Jumper – схема запобіжника
Рік виробництва: 2019, 2020, 2021.
Запобіжники прикурювача (розетки живлення) у Citroen Jumper це запобіжники 15 у блоці запобіжників у моторному відсіку.
У транспортному засобі є три блоки запобіжників: на панелі приладів зліва, у стійці справа та у моторному відсіку.
Запобіжники зліва на панелі приладів
| Номер | Ампер [A] | Опис |
|---|---|---|
| 12 | 7,5 | Правий ближній світло |
| 13 | 7,5 | Лівий ближній світло |
| 32 | 7,5 | Освітлення салону (+ батарея) |
| 34 | 7,5 | Освітлення салону мікроавтобуса; Аварійні вогні. |
| 36 | 10 | Аудіосистема; Управління кліматом; Сигналізація; Тахограф; Комп’ютер відключення акумулятора; Програматор допоміжного обігріву (+ батарея). |
| 37 | 7,5 | Перемикач стоп-сигналів; Третій стоп-сигнал; Панель приладів (+ ключ). |
| 38 | 20 | Централізоване замикання (+ батарея) |
| 42 | 5 | Датчик і комп’ютер системи ABS; Датчик системи ASR; Датчик системи DSC; Перемикач стоп-сигналів. |
| 43 | 20 | Двигун переднього склоочисника (+ ключ) |
| 47 | 20 | Двигун електричного вікна з боку водія |
| 48 | 20 | Двигун електричного вікна з боку пасажира |
| 49 | 5 | Комп’ютер асистента паркування; Аудіосистема; Перемикачі на кермі; Центральні та бічні панелі управління; Додаткова панель управління; Комп’ютер відключення акумулятора (+ ключ). |
| 50 | 7,5 | Комп’ютер подушок безпеки та преднатягувачів ременів безпеки |
| 51 | 5 | Тахограф; Комп’ютер допомоги при керуванні; Клімат-контроль; Задні габаритні вогні; Датчик води у фільтрі дизельного пального; Лічильник потоку (+ ключ). |
| 53 | 7,5 | Панель приладів (+ батарея) |
| 90 | 7,5 | Лівий дальнє світло |
| 91 | 7,5 | Правий дальнє світло |
| 92 | 7,5 | Лівий протитуманний вогонь |
| 93 | 7,5 | Правий протитуманний вогонь |
Запобіжники у правій стійці
| Номер | Ампер [A] | Опис |
| 55 | 15 | Обігрів сидінь |
| 56 | 15 | Розетка 12 В біля сидіння заднього пасажира |
| 57 | 10 | Допоміжний обігрів під сидінням |
| 58 | 15 | Обігрів заднього скла зліва |
| 59 | 15 | Обігрів заднього скла справа |
| 63 | 10 | Контроль допоміжного обігріву для заднього пасажира |
| 65 | 30 | Вентилятор допоміжного обігріву для заднього пасажира |
Запобіжники у моторному відсіку
| Номер | Ампер [A] | Опис |
| 1 | 40 | Живлення насоса системи ABS |
| 2 | 50 | Модуль системи свічок |
| 3 | 30 | Ключ запалювання; Стартер. |
| 4 | 40 | Обігрівач дизельного пального |
| 5 | 20/50 | Вентиляція кабіни з програмованим допоміжним обігрівом (+ батарея) |
| 6 | 40/60 | Модуль вентилятора охолодження кабіни – максимальна швидкість (+ батарея) |
| 7 | 40/50/60 | Модуль вентилятора охолодження кабіни – мінімальна швидкість (+ батарея) |
| 8 | 40 | Модуль вентилятора охолодження кабіни (+ ключ) |
| 9 | 15 | Розетка 12 В ззаду (+ батарея) |
| 10 | 15 | Сигнал (клаксон) |
| 14 | 15 | Розетка 12 В спереду (+ батарея) |
| 15 | 15 | Прикурювач (+ батарея) |
| 19 | 7,5 | Компресор системи кондиціонування |
| 20 | 30 | Помпа рідини для склоочисників та фар |
| 21 | 15 | Живлення насоса пального |
| 23 | 30 | Електромагнітні клапани системи ABS |
| 24 | 7,5 | Панель додаткових перемикачів – управління та складання зовнішніх дзеркал (+ ключ) |
| 30 | 15 | Обігрів зовнішніх дзеркал |
Схема запобіжників та реле – Citroen Jumper
2022.
За прикурювач (розетки живлення) у Citroen Jumper відповідає запобіжник 15 у блоці запобіжників у моторному відсіку.
У транспортному засобі є три блоки запобіжників: на панелі приладів зліва, у стійці справа та у моторному відсіку.
Запобіжники зліва на панелі приладів
| Номер | Ампер [A] | Опис |
|---|---|---|
| 12 | 7,5 | Правий ближній світло |
| 13 | 7,5 | Лівий ближній світло |
| 32 | 7,5 | Освітлення кабіни (+ батарея) |
| 34 | 7,5 | Освітлення кабіни мікроавтобуса; Аварійні вогні. |
| 36 | 10 | Аудіосистема; Елементи управління кліматом; Сигналізація; Тахограф; Комп’ютер відключення акумулятора; Програматор допоміжного обігріву (+ батарея). |
| 37 | 7,5 | Перемикач стоп-сигналів; Третій стоп-сигнал; Панель приладів (+ ключ). |
| 38 | 20 | Централізоване замикання (+ батарея) |
| 42 | 5 | Датчик і комп’ютер системи ABS; Датчик системи ASR; Датчик системи DSC; Перемикач стоп-сигналів. |
| 43 | 20 | Двигун переднього склоочисника (+ ключ) |
| 47 | 20 | Двигун електричного вікна з боку водія |
| 48 | 20 | Двигун електричного вікна з боку пасажира |
| 49 | 5 | Комп’ютер асистента паркування; Аудіосистема; Перемикачі на кермі; Центральні та бічні панелі управління; Додаткова панель управління; Комп’ютер відключення акумулятора (+ ключ). |
| 50 | 7,5 | Комп’ютер подушок безпеки та преднатягувачів ременів безпеки |
| 51 | 5 | Тахограф; Комп’ютер допомоги при керуванні; Клімат-контроль; Задні габаритні вогні; Датчик води у фільтрі дизельного пального; Лічильник потоку (+ ключ). |
| 53 | 7,5 | Панель приладів (+ батарея) |
| 90 | 7,5 | Лівий дальнє світло |
| 91 | 7,5 | Правий дальнє світло |
| 92 | 7,5 | Лівий протитуманний вогонь |
| 93 | 7,5 | Правий протитуманний вогонь |
Дивіться: Citroën Xsara Picasso (1998-2012) – блок запобіжників
Запобіжники у правій стійці
| Номер | Ампер [A] | Опис |
| 55 | 15 | Обігрів сидінь |
| 56 | 15 | Розетка 12 В для сидіння заднього пасажира |
| 57 | 10 | Допоміжний обігрів під сидінням |
| 58 | 15 | Обігрів заднього скла зліва |
| 59 | 15 | Обігрів заднього скла справа |
| 63 | 10 | Контроль допоміжного обігріву для заднього пасажира |
| 65 | 30 | Вентилятор допоміжного обігріву для заднього пасажира |
Запобіжники у моторному відсіку
| Номер | Ампер [A] | Опис |
| 1 | 40 | Живлення насоса системи ABS |
| 2 | 50 | Модуль системи свічок |
| 3 | 30 | Ключ запалювання; Стартер. |
| 4 | 40 | Обігрівач дизельного пального |
| 5 | 20/50 | Вентиляція кабіни з програмованим допоміжним обігрівом (+ батарея) |
| 6 | 40/60 | Модуль вентилятора охолодження кабіни – максимальна швидкість (+ батарея) |
| 7 | 40/50/60 | Модуль вентилятора охолодження кабіни – мінімальна швидкість (+ батарея) |
| 8 | 40 | Модуль вентилятора охолодження кабіни (+ ключ) |
| 9 | 15 | Розетка 12 В ззаду (+ батарея) |
| 10 | 15 | Сигнал (клаксон) |
| 14 | 15 | Розетка 12 В спереду (+ батарея) |
| 15 | 15 | Прикурювач (+ батарея) |
| 19 | 7,5 | Компресор системи кондиціонування |
| 20 | 30 | Помпа рідини для склоочисників та фар |
| 21 | 15 | Живлення насоса пального |
| 23 | 30 | Електромагнітні клапани системи ABS |
| 24 | 7,5 | Панель додаткових перемикачів – управління та складання зовнішніх дзеркал (+ ключ) |
| 30 | 15 | Обігрів зовнішніх дзеркал |
