Citroen C4 (2004-2018) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Citroën C4 2004‑2018, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).

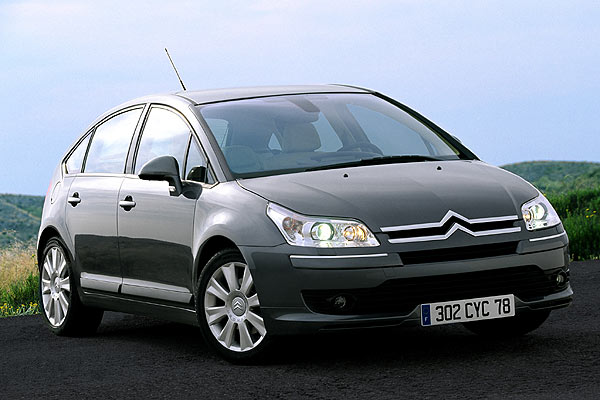

Citroen C4 (2004-2010) – схема запобіжника
Рік випуску: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Запобіжник прикурювача (розетка живлення) в Citroen C4 mk1 (2004-2010) – це запобіжник F9 у блоці запобіжників під приладовою панеллю.
Блок запобіжників під приладовою панеллю – Citroen c4 Picasso запобіжники – опис
| Nr | Ампер [A] | Опис |
| F1 | 15 | Централізоване замикання |
| F2 | 30 | Централізоване замикання |
| F3 | 5 | Подушки безпеки та натягувачі |
| F4 | 10 | Діагностична розетка;
Вимикач гальма; Фотохроматичне дзеркало; ESP; Датчик рівня охолоджуючої рідини; Система добавок для дизельного пального; Гідропідсилювач; Вимикач педалі зчеплення (ESP, круїз-контроль та обмежувач швидкості). |
| F5 | 30 | Передні електричні вікна;
Обігріті зовнішні дзеркала. |
| F6 | 30 | Задні електричні вікна |
| F7 | 5 | Внутрішнє освітлення |
| F8 | 20 | Аудіосистема;
NaviDrive; Дисплей; Сигналізація; Розетка 12V спереду; Реле причепа; Модуль навчання водіння. |
| F9 | 30 | Прикурювач, розетка 12V ззаду |
| F10 | 15 | Датчик тиску в шинах – Авто;
Вимикач стоп-сигналу; |
| F11 | 15 | Запалювання;
Діагностична розетка; Фільтр часток. |
| F12 | 15 | Електричне сидіння;
попередження про вихід з смуги; Паркувальна допомога. |
| F13 | 5 | Датчик дощу;
Датчик освітленості; Електронна коробка передач (6 передач); Модуль реле двигуна. |
| F14 | 15 | Клімат-контроль;
Приладова панель; Тахометр; Подушки безпеки та натягувачі; Реле причепа; Bluetooth телефон. |
| F15 | 30 | Централізоване замикання, |
| F 16 | ВИХІД | |
| F17 | 40 | Обігрів заднього скла |
| Nr | Ампер [A] | Опис |
| F36 | 20 | Hi Fi підсилювач |
| F37 | 30 | Переднє ліве електричне сидіння |
| F39 | 20 | Обігрів сидінь |
Блок запобіжників у моторному відсіку
| Nr | Ампер [A] | Опис |
| F1 | 20 | Контроль двигуна;
Охолоджувальний вентилятор. |
| F2 | 15 | Аварійні вогні |
| F3 | 10 | Передні та задні склоочисники |
| F4 | 20 | Оприскувач фар |
| F5 | 15 | Паливний насос |
| F6 | 10 | Ксенонові лампи;
Поворотні фари; Електромагнітний клапан для виводу пари з бака (двигун 2.0 16 V) |
| F7 | 10 | Контролер ABS;
Контролер ESP; Гідропідсилювач. |
| F8 | 20 | Стартер |
| F9 | 10 | Додаткова контрольна одиниця
обігріву (дизель), вимикач рівня рідини охолоджуючої рідини двигуна. |
| F10 | 30 | Електромагнітний клапан двигуна;
Датчик наявності води в дизельному паливі; Контроль двигуна; Форсунки; Котушка запалювання; Датчик кисню; Електромагнітний клапан для виводу пари з бака (двигуни 1,4 16 V та 1,6 16 V). |
| F11 | 40 | Вентилятор повітря;
Кліматизація. |
| F12 | 30 | склоочисники |
| F13 | 40 | Інтегрований інтерфейс систем |
Citroen C4 (2011-2017) – схема блоку запобіжників
Рік випуску: 2011, 2012, 2013, 2014, 2015, 2016, 2017
Запобіжник прикурювача (розетка живлення) в Citroen C4 (2011-2017) – це запобіжник F13 у блоці запобіжників під приладовою панеллю.
Блок запобіжників під приладовою панеллю
Блоки запобіжників знаходяться в нижній панелі приладової панелі (ліва сторона).
| Nr | Ампер [A] | Опис |
| F8 | 3 | Сирена сигналізації |
| F13 | 10 | Розетка 12V |
| F14 | 10 | Розетка 12V у багажнику |
| F16 | 3 | Освітлення великого відсіку для речей; Задні лампи для читання карти; Освітлення відсіку для речей. |
| F17 | 3 | Освітлення сонцезахисного козирка; Передні лампи для читання карти. |
| F28 | 15 | Аудіосистема; Радіо (вторинний ринок). |
| F30 | 20 | Задній склоочисник |
| F32 | 10 | Hi-Fi підсилювач |
| Nr | Ампер [A] | Опис |
| F36 | 15 | Розетка 12 V ззаду. |
| F37 | – | Не використовується |
| F38 | – | Не використовується |
| F39 | – | Не використовується |
| F40 | – | Не використовується |
Блок запобіжників у моторному відсіку
Блок запобіжників знаходиться в моторному відсіку біля акумулятора (ліва сторона).
| Nr | Ампер [A] | Опис |
| F19 | 30 | Передній та швидкий склоочисник |
| F20 | 15 | Помпа склоомивача переднього та заднього |
| F21 | 20 | Помпа склоомивача фар |
| F22 | 15 | Клаксон |
| F23 | 15 | Правий ближній світло |
| F24 | 15 | Лівий ближній світло |
| F27 | 5 | Лівий дальнє світло |
| F28 | 5 | Правий дальнє світло |
Citroen C4 (2010-2018) – схема запобіжника
Рік випуску: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Запобіжник прикурювача (розетка живлення) в Citroën C4 (2010-2018) – це запобіжник F13 у блоці запобіжників на приладовій панелі.
Панель запобіжників приладової панелі
| Nr | [A] | Опис |
| R1 | – | Не використовується |
| R2 | – | Розетка 12 V у багажнику |
| F3 | 20 | Габаритні вогні, аварійні вогні причепа |
| F4 | 20 | Внутрішнє освітлення, інтерфейс причепа |
| F5 | 30 | Передні електричні вікна |
| F6 | 30 | Задні електричні вікна, що управляються кнопкою |
| F11 | 20 | Розетка причепа 12 V. |
| F12 | 30 | Панорамна шторка для вікон даху |
| F13 | 30 | Hi-Fi підсилювач |
| F22 | 20 | Сигналізація причепа |
| F8 | 3 | Сирена тривоги, обчислювач тривоги |
| F13 | 10 | Прикурювач |
| F14 | 10 | Розетка 12V у багажнику |
| F 16 | 3 | Освітлення великого відсіку для речей, задні лампи для читання, освітлення відсіку для речей |
| F17 | 3 | Освітлення сонцезахисного козирка, передні лампи для читання |
| F28 | 15 | Аудіосистема, радіо (вторинний ринок) |
| F30 | 20 | Задній склоочисник |
| F32 | 10 | Hi-Fi підсилювач |
| F36 | 15 | Розетка 12 V ззаду. |
| F37 | – | Не використовується |
| F38 | – | Не використовується |
| F39 | – | Не використовується |
| F40 | – | Не використовується |
Схема запобіжника у моторному відсіку
| Nr | [A] | Опис |
| F19 | 30 | Передній / швидкий склоочисник |
| F20 | 15 | Помпа склоомивача переднього та заднього |
| F21 | 20 | Помпа склоомивача фар |
| F22 | 15 | Клаксон |
| F23 | 15 | Правий дальнє світло |
| F24 | 15 | Лівий дальнє світло |
| F27 | 5 | Лівий ближній світло |
| F28 | 5 | Правий ближній світло |
