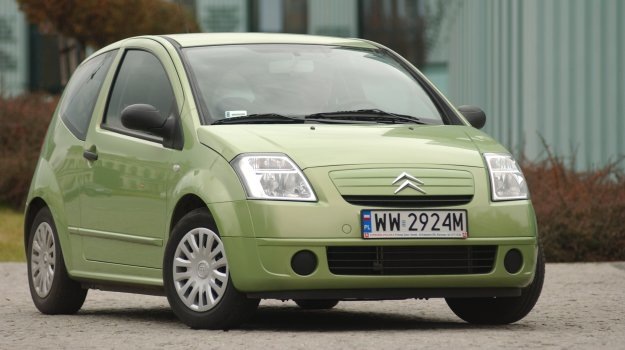

Citroen C2 (2003-2009) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Citroën C2 2003‑2009, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Citroen C2 (2003-2009) – схема запобіжника
Рік виробництва: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Запобіжник прикурювача (розетка живлення) у Citroen C2 (2003-2009) – це запобіжник 9 у блоці запобіжників під приладовою панеллю.
Блок запобіжників під приладовою панеллю
| Nr | Ампери [A] | Опис |
| 3 | 5 | Подушка безпеки |
| 4 | 10 | Діагностична розетка;Додаток для фільтра сажі;
Вимикач зчеплення; Датчик кута повороту. |
| 5 | 30 | – |
| 6 | 30 | Рідина для миття вікон |
| 8 | 20 | Цифровий годинник;Керування на кермі;
Радіо; Дисплей. |
| 9 | 30 | Прикурювач;Цифровий годинник;
Внутрішнє освітлення; Косметичне дзеркало. |
| 10 | 15 | Сигналізація |
| 11 | 15 | Ключ запалювання;Діагностична розетка. |
| 12 | 15 | Контролер подушки безпеки;Датчик дощу та освітленості. |
| 14 | 15 | Паркувальна допомога;Приладова панель;
Клімат-контроль; Телефон Bluetooth®. |
| 15 | 30 | Централізоване замикання;Супер замикання. |
| 17 | 40 | Розморожування – обігрів заднього скла |
| 18 | БОКОВА | КЛІЄНТ ПАРК ШУНТ |
Блок запобіжників у моторному відсіку
| Nr | Ампери [A] | Опис |
| 1 | 20 | Датчик наявності води в дизельному паливі |
| 2 | 15 | Гудок |
| 3 | 10 | Рідина для миття вікон |
| 4 | 20 | Фари-обприскувачі |
| 5 | 15 | Паливний насос |
| 6 | 10 | Гідропідсилювач |
| 7 | 10 | Датчик рівня охолоджуючої рідини |
| 8 | 25 | Запуск |
| 9 | 10 | ECU (ABS, ESP) |
| 10 | 30 | Актуатори двигуна (котушка запалювання, електромагнітний клапан, датчик кисню, впорскування), злив паливного бака |
| 11 | 40 | Охолоджуючий вентилятор |
| 12 | 30 | Щітки склоочисника |
| 14 | 30 | Повітряний насос (версія бензин);Обігрівач дизельного пального. |
