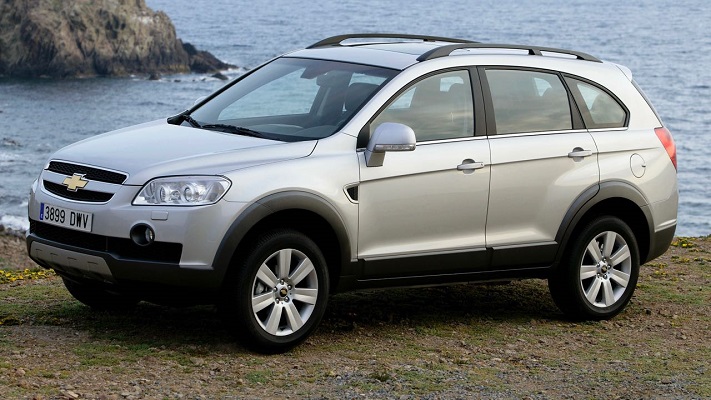

Chevrolet Captiva (2006-2016) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Chevrolet Captiva (2006–2016), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Chevrolet Captiva (2006-2011) – схема запобіжників
Рік випуску: 2006, 2007, 2008, 2009, 2010, 2011.
Блок запобіжників в салоні
Розташування блоку запобіжників
Внутрішній блок запобіжників знаходиться з лівого боку підпілля переднього пасажира
Схема блоку запобіжників
| № | Ампер [A] | Захищені ланцюги |
|---|---|---|
| 1 | 20A | Живлення вікна, головний вимикач;
Модуль люка. |
| 2 | 20A | Живлення вікна, головний вимикач |
| 3 | 10 A | Реле насоса склоочисника |
| 4 | Не використовується | |
| 5 | 10 A | Діагностичний модуль подушки безпеки |
| 6 | 10 A | Діагностичний модуль подушки безпеки |
| 7 | Не використовується | |
| 8 | 10 A | Реле заднього протитуманного світла |
| 9 | 10 A | Реле заднього протитуманного світла;
Паливний насос; Датчик рівня пального; Контролер дзеркал; Вимикач зчеплення. |
| 10 | 10 A | Аудіогодинник |
| 11 | 10 A | Блок управління кузовом (BCM) |
| 12 | 2A | Вимикач запалювання;
Іммобілайзер. |
| 13 | 10 A | Набір індикаторів;
Блок управління інформаційним дисплеєм; Попередження про ремені безпеки. |
| 14 | 15A | Блок управління кузовом (BCM);
Блок управління мультимедіа. |
| 15 | 10 A | SSPS |
| 16 | 20A | Блок управління кузовом (BCM) |
| 17 | 15A | Реле обігріву дзеркал |
| 18 | 10 A | Ручне кондиціонування;
Блок управління автоматичною температурою (ATC); Датчик AQS; Вентилятор, реле високої швидкості; Блок управління паркувальною допомогою; Додатковий блок запобіжників і реле в моторному відсіку. |
| 19 | 15A | Ручне кондиціонування;
Блок управління автоматичною температурою (ATC); Роз’єм для підключення даних (DLC). |
| 20 | 10 A | Реле заднього багажника |
| 21 | Не використовується | |
| 22 | Не використовується | |
| 23 | Не використовується | |
| 24 | 15A | Блок управління кузовом (BCM) |
| 25 | 10 A | Блок управління мультимедіа |
| 26 | 15A | Блок управління кузовом (BCM) |
| 27 | 15A | Реле передніх протитуманних фар |
| 28 | 15A | Набір індикаторів;
Годинник; Аудіо; Дистанційний приймач; Блок управління інформаційним дисплеєм. |
| 29 | 15A | TCM |
| 30 | 20A | Вимикач обігріву сидіння |
| 31 | 15A | Блок управління кузовом (BCM) |
| 32 | 20A | Розетка 12V в багажнику |
| 33 | 20A | Запальничка |
| 34 | 20A | Розетка 12V в багажнику |
| 35 | 15A | Блок управління кузовом (BCM) |
| 36 | 15A | Реле блокування |
| 37 | Не використовується | |
| 38 | 20A | Централізоване замикання |
| 39 | 10 A | Вимикач дзеркала;
Складаюче дзеркало. |
| R1 | Реле переднього склоочисника | |
| R2 | Реле заднього протитуманного світла | |
| R3 | Реле роботи двигуна | |
| R4 | Реле аксесуарів | |
| R5 | Реле заднього багажника | |
| R6 | Реле обігріву дзеркал | |
| R7 | Реле розблокування дверей | |
| R8 | Реле замикання дверей |
Блок запобіжників у моторному відсіку Chevrolet Captiva
Схема блоку запобіжників
| № | Ампер [A] | Опис |
|---|---|---|
| 1 | 10 A | Не використовується |
| 2 | 15A | Не використовується |
| 3 | 20A | Не використовується |
| 4 | 25A | Не використовується |
| 5 | 10 A | Правий передній фар;
Правий задній фар. |
| 6 | 15A | TCM |
| 7 | 20A | Склоочисник фар |
| 8 | Не використовується | Двигун склоочисника |
| 9 | 20A | Двигун склоочисника |
| 10 | 15A | Фара |
| 11 | 15A | Реле передніх протитуманних фар |
| 12 | 10 A | Лівий передній фар;
Лівий задній фар. |
| 13 | 15A | Вимикач правого фара |
| 14 | 15A | Лівий передній фар |
| 15 | 30A | Осушувач |
| 16 | 60A | Блок запобіжників і реле в салоні |
| 17 | 30A | Вимикач обігріву сидіння;
Електричні сидіння; Роз’єм для підключення даних. |
| 18 | 15A | Лівий передній фар;
Лівий задній фар; Ліве переднє положення/індикатор; Освітлення номерного знака. |
| 19 | 20A | Модуль люка |
| 20 | 40A | Блок запобіжників і реле в салоні |
| 21 | 40A | Блок запобіжників і реле в салоні;
Двигун вентилятора. |
| 22 | 25A | Реле вентилятора охолодження |
| 23 | 15A | Реле сигналу |
| 24 | Не використовується | |
| 25 | 15A | Вимикач стоп-сигналу |
| 26 | 30A | Додатковий вентилятор охолодження |
| 27 | 40A | Модуль ABS |
| 28 | 20A | Модуль ABS |
| 29 | 15A | Причіп |
| 30 | 15A | Реле паливного насоса |
| 31 | 30A | Основний вентилятор охолодження |
| 32 | 20A | Реле стартеру |
| 33 | 10 A | Реле стартеру;
Головне реле. |
| 34 | 10 A | Реле компресора кондиціонера |
| 35 | 15A | Інжектор;
Вентилятор охолодження; Реле компресора кондиціонера; Блок управління свічками; Вентилятор охолодження; Реле компресора кондиціонера; Запобіжник і додатковий блок реле в моторному відсіку; Свічка запалювання; Інжектори (циліндри 1 – 3); Вентилятор охолодження; Реле компресора кондиціонера. |
| 36 | 20A | Блок управління двигуном |
| 37 | 15A | Електромагніт клапана;
Клапан EGR; Датчик положення розподільного валу; Актуатор дросельної заслінки; Електромагніт регулятора тиску наддуву; Датчик положення розподільного валу; Свічка запалювання; Інжектори (циліндри 4 – 6). |
| 38 | 15A | Нагріті лямбда-зонди;
Блок управління двигуном; Двигун актуатора клапана впускного колектора; Електромагніт клапана розподілу впускного розподільного валу; Електромагніт клапана розподілу вихлопного розподільного валу; Електромагніт для промивання каністри. |
| R1 | Реле склоочисника фар | |
| R2 | Реле фар, дальнє світло | |
| R3 | Реле склоочисника фар | |
| R4 | Реле передніх протитуманних фар | |
| R5 | Реле габаритних вогнів | |
| R6 | Реле роботи двигуна | |
| R7 | Реле осушувача | |
| R8 | Реле склоочисника | |
| R9 | Реле склоочисника високої/низької швидкості | |
| R10 | Реле сигналу | |
| R11 | Реле контролю вентилятора | |
| R12 | Реле компресора кондиціонера | |
| R13 | Реле основного вентилятора охолодження | |
| R14 | Реле паливного насоса | |
| R15 | Реле додаткового вентилятора охолодження | |
| R16 | Реле стартеру | |
| R17 | Головне реле |
Додатковий блок запобіжників у моторному відсіку (тільки дизель)
Допоміжний блок запобіжників у моторному відсіку (тільки дизель) знаходиться в центрі передньої панелі.
Схема блоку запобіжників
| № | Ампер [A] | Опис |
|---|---|---|
| 1 | 40A | PTC, реле 3 |
| 2 | 40A | PTC, реле 2 |
| 3 | 40A | PTC, реле 1 |
| 4 | 30A | Реле обігрівача паливного фільтра |
| 5 | 60A | Блок управління свічками |
| R1 | PTC, реле 3 | |
| R2 | PTC, реле 2 | |
| R3 | PTC, реле 1 | |
| R4 | Реле обігрівача паливного фільтра |
Chevrolet Captiva (2012-2016) – схема блоку запобіжників
Рік випуску: 2012, 2013, 2014, 2015, 2016.
Запобіжники розеток (живлення) в Chevrolet Captiva Sport знаходяться в блоці запобіжників приладової панелі (див. запобіжники “APO JACK (CONSOLE)” (додаткова розетка), “APO JACK (REAR CARGO)” (додаткова розетка заднього вантажу) та “CIGAR” (розетка для запальнички)).
Блок запобіжників приладової панелі
Розташування блоку запобіжників
Знаходиться під приладовою панеллю з боку пасажира, за кришкою центральної консолі.
Схема блоку запобіжників
Призначення запобіжників і реле в приладовій панелі
| Назва | Опис |
|---|---|
| AMP | Підсилювач |
| APO JACK (CONSOLE) | Додаткова розетка |
| APO JACK (REAR CARGO) | Додаткова розетка для заднього вантажу |
| AWD / VENT | Повний привід/вентиляція |
| BCM (CTSY) | Модуль управління кузовом (атмосферне освітлення) |
| BCM (DIMMER) | Модуль управління кузовом (диммер) |
| BCM (INT LIGHT) | Модуль управління кузовом (внутрішнє освітлення) |
| BCM (PRK / TN) | Модуль управління кузовом (сигнал паркування/повороту) |
| BCM (STOP) | Модуль управління кузовом (стоп-сигнал) |
| BCM (TRN SIG) | Модуль управління кузовом (поворотники) |
| BCM (VBATT) | Модуль управління кузовом (напруга акумулятора) |
| CIGAR | Запальничка |
| CIM | Модуль інтеграції зв’язку |
| CLSTR | Приладова панель |
| DRL | Денні ходові вогні |
| DR / LCK | Блокування дверей водія |
| DRVR PWR SEAT | Електричне сидіння |
| DRV / PWR WNDW | Управління електричним вікном |
| F/DOOR LOCK | Блокування паливної двері |
| FRT WSR | Передній склоочисник |
| FSCM | Модуль управління системою живлення |
| FSCM VENT SOL | Електромагніт для скидання модуля управління системою живлення |
| HEATING MAT SW | Вимикач обігрівального килимка |
| HTD SEAT PWR | Обігріте сидіння |
| HVAC BLWR | Вентилятор обігріву, вентиляції та кондиціонування |
| IPC | Прилади приладової панелі |
| ISRVM / RCM | Модуль внутрішнього дзеркала/дистанційного компаса |
| KEY CAPTURE | Захоплення ключа |
| L / GATE | Ліфт вантажу |
| LOGISTIC MODE | Логістичний режим |
| OSRVM | Зовнішнє дзеркало заднього виду |
| PASS PWR WNDW | Електричне вікно пасажира |
| PWR DIODE | Діод потужності |
| PWR / MODING | Модулювання потужності |
| RADIO | Радіо |
| RR FOG | Задні протитуманні фари |
| RUN 2 | Кнопка живлення акумулятора в режимі роботи |
| RUN / CRNK | Механізм ручного запуску |
| SDM (BATT) | Модуль безпеки (батарея) |
| SDM (IGN 1) | Модуль безпеки (запалювання 1) |
| SPARE | Запас |
| S/ROOF | Скляний дах |
| S/ROOF BATT | Батарея скляного даху |
| SSPS | Сервопривід, що залежить від швидкості |
| STR / WHL SW | Вимикач на кермі |
| TRLR | Причіп |
| TRLR BATT | Батарея причепа |
| XBCM | Модуль управління кузовом для експорту |
| XM / HVAC / DLC | Супутникове радіо SiriusXM (якщо є);
Обігрів, вентиляція та кондиціонування; З’єднання для передачі даних. |
| Реле | |
| ACC / RAP RLY | Живлення аксесуарів;
Запуск живлення аксесуарів. |
| CIGAR APO JACK RLY | Розетка для запальнички та додаткова розетка |
| RUN / CRN K RLY | Запуск;
Механізм ручного запуску. |
| RUN RLY | Запуск |
Блок запобіжників у моторному відсіку
Розташування блоку запобіжників
Знаходиться в моторному відсіку.
Схема блоку запобіжників
Призначення запобіжників і реле в моторному відсіку
| Назва | Опис |
|---|---|
| ABS | Система запобігання блокуванню коліс |
| A / C | Система обігріву, вентиляції та кондиціонування |
| BATT1 | Блок запобіжників приладової панелі, основне живлення 1 |
| BATT2 | Блок запобіжників приладової панелі, основне живлення 2 |
| BATT3 | Блок запобіжників приладової панелі, основне живлення 3 |
| BCM | Модуль управління кузовом |
| ECM | Модуль управління двигуном |
| ECM PWR TRN | Модуль управління двигуном/системою трансмісії |
| ENG SNSR | Різні датчики двигуна |
| EPB | Електричний стоянковий гальмо |
| FAN1 | Вентилятор охолодження 1 |
| FAN3 | Вентилятор охолодження 3 |
| FRTFOG | Передні протитуманні фари |
| FRT WPR | Двигун переднього склоочисника |
| FUEL/VAC | Паливний насос;
Вакуумний насос. |
| HDLP WASHER | Мийка фар |
| HI BEAM LH | Дальнє світло (ліве) |
| HI BEAM RH | Дальнє світло (праве) |
| HORN | Сигнал |
| WASH / MIR HTD | Розігріває рідину для склоочисника;
Обігрів дзеркал. |
| IGN COIL A | Свічка запалювання A |
| IGN COIL B | Свічка запалювання B |
| LO BEAM LH | Ближнє світло (ліве) |
| LO BEAM RH | Ближнє світло (праве) |
| PRK LP LH | Ліві габаритні вогні |
| PRK LP RH | Праві габаритні вогні |
| PRK LP RH | Праві габаритні вогні (європейські габарити) |
| PWM FAN | Вентилятор з широтно-імпульсною модуляцією |
| REAR DEFOG | Обігрівач заднього скла |
| REARWPR | Двигун заднього склоочисника |
| SPARE | Не використовується |
| STOP LAMP | Стоп-сигнали |
| STRTR | Стартер |
| TCM | Модуль управління трансмісією |
| TRLR PRK LP | Габаритні вогні причепа |
| Реле | |
| FAN1 RLY | Вентилятор охолодження 1 |
| FAN2 RLY | Вентилятор охолодження 2 |
| FAN3 RLY | Вентилятор охолодження 3 |
| FRT FOG RLY | Передні протитуманні фари |
| FUEL/VAC PUMP RLY | Реле паливного насоса/вакуумного насоса |
| HDLP WSHR RLY | Мийка фар |
| HI BEAM RLY | Дальнє світло |
| LO BEAM RLY | Ближнє світло |
| PWR / TRN RLY | Система трансмісії |
| REAR DEFOG RLY | Обігрівач заднього скла |
| STOP LAMP RLY | Стоп-сигнали |
| STRTR RLY | Стартер |
| WPR CNTRL RLY | Контроль склоочисника |
| WPR SPD RLY | Швидкість склоочисника |
Блок запобіжників у моторному відсіку для допоміжного (тільки дизель)
Використано інформацію з посібників користувача 2013 та 2014 років. Розташування та функція запобіжників у автомобілях, виготовлених в інші періоди, можуть відрізнятися.
