BMW X5 F15 (2013-2018) – коробка запобіжників
У цій статті ви знайдете діаграми блоку запобіжників BMW X5 (F15) 2013-2018 років, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
BMW X5 (F15) – (2013-2018) – схема запобіжників
Рік випуску: 2013, 2014, 2015, 2016, 2017, 2018.
Запобіжник прикурювача (розетка живлення) у BMW X5 F15 (2013-2018) – це запобіжник 37 у блоці запобіжників під капотом.
Блок запобіжників у багажнику
| Nr |
Ампераж [A] |
Опис |
| 100 | 5 | Кнопка гальма стоянки |
| 101 | 15 | Правий передній фар |
| 102 | 5 | Блок високовольтної батареї |
| 103 | 5 | Сирена з датчиком нахилу |
| 104 | 5 | Блок управління гальмом стоянки; Виявлення природного вакуумного витоку (NVLD). |
| 105 | 30 | Автоматичний реверсивний електродвигун (правий). |
| 106 | 30 | Бічний розподіл крутного моменту на задній осі |
| 107 | 40 | Автоматичне відкриття кришки багажника (> 07.2016);
Функціональний модуль задніх дверей (08.2016 >). |
| 108 | – | – |
| 109 | – | – |
| 110 | 40 | Реле компресора пневматичної підвіски |
| 111 | – | – |
| 112 | 20 | Модуль контролю тиску пального |
| 113 | 30 | Модуль причепа |
| 114 | 30 | Модуль причепа |
| 115 | 20 | Правий передній фар |
| 116 | 30 | Блок управління гальмом стоянки |
| 117 | 30 | Автоматичний реверсивний електродвигун (лівий). |
| 118 | 5 | Відеоперемикач (VSW) |
| 119 | – | – |
| 120 | 5 | Блок управління живленням |
| 5 | N20: Контролер зарядки допоміжної батареї. | |
| 121 | 20 | Радіо програвач |
| 122 | 30 | Аудіо підсилювач |
| 123 | – | – |
| 124 | 5 | Відеомодуль |
| 125 | – | – |
| 126 | 10 | Автоматичне закриття м’яких дверей правого заднього |
| 127 | 5 | DVD програвач |
| 128 | 5 | Піднос для бездротової зарядки; Підсилювач для антени;
Базова плита. |
| 129 | 15 | Active Sound Design (ASD) |
| 130 | 5 | Автоматичне відкриття кришки багажника |
| 131 | 5 | Освітлення багажника; Кнопка задніх дверей
з внутрішньої сторони задніх дверей; Звукоізоляційний фільтр. |
| 132 | 5 | Бічний розподіл крутного моменту на задній осі; Електронне управління висотою підвіски. |
| 133 | 5 | Автоматичний клімат-контроль заднього відсіку |
| 134 | 5 | Автоматичне м’яке закриття дверей водія |
| 135 | 5 | Генератор безпечного газу клеми батареї |
| 136 | – | – |
| 137 | – | – |
| 138 | – | – |
| 139 | 20 | Запобіжник причепа |
| 140 | 20 | Кришка багажника; Закриття задніх дверей. |
| 141 | – | – |
| 142 | – | – |
| 143 | 10 | Реле радіатора |
| 144 | 15 | Блок управління селективним каталізатором (SCR) |
| 145 | 5 | Паркувальний асистент; Вентилятор Infotainment № 2. |
| 146 | 15 | Електричний випускний клапан (№ 1, № 2) |
| 147 | 15 | Блок управління селективним каталізатором (SCR) |
| 148 | 5 | Попередження про зміну смуги (SWW) |
| 149 | 7.5 | Правий передній фар |
| 150 | 5 | → 06.2016: Безконтактна електроніка для
оцінки відкриття задніх дверей; Зручна електроніка для зарядки. |
| 7.5 | 07.2016 →: Безконтактна електроніка
для оцінки відкриття задніх дверей; Зручна електроніка для зарядки; функціональний модуль задніх дверей. |
|
| 151 | 5 | USB HUB (розетка USB № 1 / № 2, розетка AUX-In) |
| 152 | 5 | Автоматичний реверсивний електродвигун (лівий/правий). |
| 153 | 15 | Блок управління селективним каталізатором (SCR). |
| 154 | 5 | Універсальна камера (TRSVC); Камера заднього виду. |
| 155 | 10 | Автоматичне м’яке закриття дверей пасажира. |
| 156 | 10 | Автоматичне м’яке закриття дверей водія. |
| 157 | – | – |
| 158 | 10 | Розваги на задніх сидіннях |
| 159 | 5 | Аудіо підсилювач, вентилятор Infotainment № 2 |
| 160 | 20 | Двигун вентилятора заднього відсіку |
| 161 | – | – |
| 162 | 20 | Прикурювач задній (розетка 12 V № 1 і № 2); Прикурювач для багажника (розетка 12 V). |
| 163 | 30 | Модуль причепа |
| 164 | 30 | Модуль обігріву правого заднього сидіння |
| 165 | 20 | Контроль насоса пального (EKPS) |
| 166 | 30 | Модуль обігріву лівого заднього сидіння |
| 167 | 30 | Автоматичне м’яке закриття дверей. |
Блок запобіжників у пасажирському відсіку
| Nr |
Ампераж [A] | Опис |
| 19 | 5 | Приймач пульта дистанційного керування |
| 20 | 5 | Центр управління функцією даху |
| 21 | 5 | Блок управління обігрівом |
| 22 | 7.5 | Блокування вимикачів дверей водія; Зовнішнє дзеркало пасажира. |
| 23 | 10 | Цифрова електроніка двигуна (DME) |
| 24 | 10 | Електронне управління трансмісією |
| 25 | 5 | Touchbox, контролер iDrive |
| 26 | 5 | Витягуваний динамік на панелі; вимикач обігріву заднього сидіння
лівого/правого. |
| 27 | 10 | Блокування клапанів поперекового підтримки водія/пасажира; вимикач регулювання сидіння
бокового водія/пасажира. |
| 28 | 5 | Датчик дощу/світла/сонця/конденсату; Центр управління функцією даху;
Освітлення косметичного дзеркала. |
| 29 | 15 | Допоміжний насос води |
| 30 | 10 | Насос охолоджуючої рідини для радіатора стисненого повітря |
| 31 | 5 | Реле вимкнення електричного вентилятора |
| 32 | 5 | Розподільний блок |
| 33 | 5 | N63, S63: Насос охолоджуючої рідини турбокомпресора |
| 5 | N20: Компресор кондиціонера (електричний); Допоміжний електричний обігрівач. | |
| 34 | 5 | Інтегроване управління кузовом (ICM) |
| 35 | 5 | Електрохроматичне внутрішнє дзеркало |
| 36 | 20 | Центральний запобіжник (підключення 12 V) |
| 37 | 20 | Передній прикурювач (підключення 12 V) |
| 38 | 20 | Центр управління функцією даху |
| 39 | 15 | Лівий фар |
| 40 | – | – |
| 41 | 10 | S63: Насос охолоджуючої рідини для радіатора
стисненого повітря |
| 10 | N20: Клапан закриття охолоджуючої рідини
пасажирського відсіку; Електроніка електричних машин (EME). |
|
| 42 | 5 | Електронне управління амортизаторами; Електрохроматичне внутрішнє дзеркало. |
| 43 | 5 | Освітлення напрямку ліворуч і праворуч |
| 44 | 7.5 | Системи допомоги водієві на основі камер (KAFAS):
Активна система кермування. |
| 45 | 5 | Активний круїз-контроль (ACC); Автоматичний датчик рециркуляції повітря (AUC). |
| 46 | 5 | Блок управління решіткою радіатора |
| 5 | B47, N47, N57: Обігрівач клапана вентиляції двигуна;
Блок управління решіткою радіатора. |
|
| 47 | 5 | Електронний модуль нічного бачення (NVE); Генератор звуку автомобіля (VSG). |
| 48 | 10 | Центр вимикача колонки кермування |
| 49 | 5 | Датчик кута повороту |
| 5 | N57D30T1: Клапан закриття бака
охолоджуючої рідини; Датчик кута повороту. |
|
| 50 | 5 | Приладова панель |
| 51 | – | – |
| 52 | 7.5 | Приладова панель |
| 53 | 5 | Освітлення відсіку для дрібниць; Освітлення декоративної смуги;
Освітлення кишень дверей; Освітлення панелі дверей; Освітлення лівої/правої передньої ноги. |
| 54 | 10 | Вимикач вибору передач (GWS) |
| 55 | 5 | Servotronic (SVT); Електрична допомога
в кермуванні (EPS). |
| 56 | 5 | Управління вертикальною динамікою (VDM) |
| 57 | 20 | Лівий фар |
| 58 | 30 | Динамічний контроль стабільності (DSC) |
| 59 | 40 | Активна система кермування |
| 60 | 40 | Стадія виходу вентилятора |
| 61 | 20 | Електронне управління амортизаторами |
| 62 | 30 | → 06.2016: Управління вертикальною динамікою (VDM). |
| 20 | 07.2016 →: Управління вертикальною динамікою (VDM). | |
| 63 | 30 | Розподільний блок (VTG) |
| 64 | 30 | Модуль обігріву сидіння пасажира |
| 65 | 30 | Модуль обігріву сидіння водія |
| 66 | 20 | Незалежний допоміжний обігрівач |
| 67 | 30 | Блокування вимикачів регулювання сидіння водія;
(без модуля сидіння (SMFA)); Модуль сидіння водія (SMFA). |
| 68 | 30 | Блокування вимикачів регулювання сидіння пасажира;
(без модуля сидіння (SMBF)); Модуль сидіння пасажира (SMBF). |
| 69 | 20 | Електронне управління трансмісією (EGS) |
| 70 | 20 | Електричне регулювання колонки кермування |
Блок запобіжників пасажирського відсіку № 2 (BDC – контролер кузова)
| Nr |
Ампераж [A] | Опис |
| 1 | 30 | Привід вікна пасажира |
| 2 | 30 | Привід заднього вікна з боку водія |
| 3 | 20 | Закриття передніх дверей пасажира |
| 4 | 30 | Привід вікна водія |
| 5 | 30 | Обігрівач заднього скла |
| 6 | 30 | Привід заднього вікна з боку пасажира |
| 7 | 20 | Закриття дверей водія |
| 8 | – | – |
| 9 | 5 | Центр вимикача колонки кермування; Група вимикачів фар;
Оперативний об’єкт системи допомоги водієві з вимикачем попередження про небезпеку. |
| 10 | 7.5 | Лівий фар |
| 11 | 7.5 | Діагностичний запобіжник; Система обігріву/клімат-контролю;
Динамічний контроль стабільності (DSC). |
| 12 | 5 | Блок телематичного зв’язку; Модуль електронних зовнішніх замків. |
| 13 | 15 | Клаксон (низький/високий) |
| 14 | – | – |
Блок запобіжників під капотом
| Nr |
Ампераж [A] | Опис |
| 01 | 20 | Датчик розподільного валу; клапан контролю кількості пального;
клапан регулювання тиску в рейці; перетворювач тиску клапана контролю турбокомпресора; клапан перемикання клапана обхідного компресора низького тиску (крім США); допоміжний клапан перемикання клапана обхідного радіатора EGR (США); актуатор тиску наддуву (клас продуктивності “T”); Актуатор високого тиску тиску наддуву стадії (VNT – клас продуктивності “S”); Актуатор високого тиску тиску наддуву стадії № 2 (VNT (N57D30S1)). |
| 02 | 20 | Лямбда-зонд перед каталізатором; Масовий витратомір повітря з гарячою плівкою;
Клапан перемикання, встановлений на двигуні; Датчик кисню після каталізатора, датчик стану олії; Клапан перемикання клапана обхідного радіатора EGR; Клапан перемикання клапана активації компресора високого тиску № 2; Перетворювач тиску для клапана дросельної заслінки вихлопних газів. |
| 03 | 30 | Цифрова електроніка дизельного двигуна (DDE) |
| 04 | 10 | Датчик оксиду азоту перед каталізатором SCR; Система охолодження насоса охолоджуючої рідини EGR (→ 04.2014);
Клапан перемикання для охолодження EGR при низькій температурі; Датчик твердих частинок. |
| 05 | 10 | Перетворювач тиску для клапана Wastegate; Клапан перемикання клапана контролю турбокомпресора;
Реле насоса охолоджуючої рідини. |
Блок запобіжників (не замінний)
| Nr |
Ампераж [A] | Опис |
| 01 | 25 | Цифрова електроніка двигуна (DME) – запалювання |
| 02 | 25 | Цифрова електроніка двигуна (DME) – інжектор |
| 03 | 15 | Цифрова електроніка двигуна (DME) – інжектор |
| 04 | 20 | Цифрова електроніка двигуна (DME) – інжектор |
| 05 | 40 | Цифрова електроніка двигуна (DME) – Valvetronic |
| 06 | 40 | Цифрова електроніка двигуна (DME) – Valvetronic |
| 07 | – | – |
| Реле | ||
| R1 | Запалювання та інжектори | |
| R2 | Valvetronic | |
| R3 | Цифрова електроніка двигуна (DME) | |
Блок запобіжників під капотом (не замінний)
| Nr |
Ампераж [A] | Опис |
| 400 | 125 | Реле вимкнення електричного вентилятора |
| 401 | 125 | Електромеханічна допомога в кермуванні (EPS) |
| 402 | 100 | Допоміжний електричний обігрівач |
| 403 | 50 | Обігрів фільтра пального |
Блок запобіжників (не замінний)
| Nr |
Ампераж [A] | Опис |
| 500 | 50 | Контролер кузова (BDC) |
| 501 | 125 | Розподільний блок задній |
| 502 | 150 | Динамічний контроль стабільності (DSC) |
| 503 | 125 | N63, S63, N20: Інтегрований блок живлення |
| 125 | D47, N47, N57: Головне реле цифрової електроніки дизельного двигуна (DDE) | |
| 504 | 125 | Контролер кузова (BDC) |
| 505 | 50 | Аудіо підсилювач |
| 506 | 60 | N55, N63, S53, B47, N47, N57: Блок управління живленням (PCU) |
| 60 | N20: Контролер зарядки допоміжної батареї | |
| 507 | 40 | Допоміжний електричний обігрівач правого заднього |
| 508 | 40 | Контроль обігріву допоміжного третього ряду сидінь. |
| 509 | 40 | Контролер кузова (BDC) |
| 510 | 40 | Допоміжний електричний обігрівач лівого заднього |
| Nr |
Ампераж [A] | Опис |
| 90 | 50 | Динамічний контроль стабільності (DSC) |
| Nr |
Ампераж [A] | Опис |
| 540 | 5 | Інтелектуальний датчик допоміжної батареї |
Задній розподільний блок № 2 (опції)
| Nr |
Ампераж [A] | Опис |
| 201 | 10 | Допоміжний контрольний блок (SEC) |
| 202 | 7.5 | Допоміжний контрольний блок (SEC) |
| 203 | 5 | Допоміжний контрольний блок (SEC) |
| 204 | 5 | Допоміжний контрольний блок (SEC) |
| 205 | 5 | Допоміжний модуль блоку вимикачів |
| 206 | 5 | Додатковий аудіомодуль |
| 207 | 20 | Додатковий аудіомодуль |
| 208 | 5 | Додатковий аудіомодуль |
| 209 | 5 | Додатковий аудіомодуль |
| 210 | 5 | Допоміжний контрольний блок (SEC) |
| 211 | 20 | Обігрівач переднього скла |
| 212 | 20 | Обігрівач переднього скла |
| 213 | 15 | Обігрівається бічне вікно (ліве/праве переднє) |
| 214 | 5 | Допоміжний контрольний блок |
| 215 | 5 | Допоміжний контрольний блок |
| 216 | 5 | Допоміжний контрольний блок |
| 217 | 5 | Додатковий аудіомодуль |
| 218 | 5 | Допоміжний контрольний блок |
| 219 | 5 | Додатковий аудіомодуль |
| 220 | 5 | Допоміжний контрольний блок |
Підтримки для запобіжників у багажнику
| Nr |
Ампераж [A] | Опис |
| 301 | 10 | Допоміжний контрольний блок |
| 302 | 5 | Допоміжний модуль блоку вимикачів |
| 303 | 5 | Додатковий аудіомодуль |
| 304 | 5 | Допоміжний контрольний блок (SEC) |
| 311 | 30 | Живлення вікна |
| 312 | 30 | Живлення вікна |
| 313 | 30 | Живлення вікна |
| 314 | 30 | Живлення вікна |
| 615 | 5 | Електроніка для електричних машин (EME) |
| 612 |
| Nr |
Ампераж [A] | Опис |

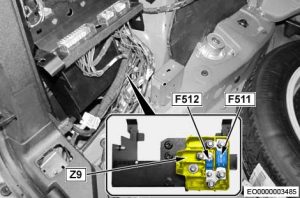

| 511 | 100 | Запобіжник (без допоміжної батареї): 301, 302, 303, 304, 311, 312, 313, 314. |
| 100 | Запобіжник (з допоміжною батареєю): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210,
211, 212, 213, 214, 215, 216, 217, 218. |
|
| 512 | 100 | Запобіжник (без допоміжної батареї): 301, 302, 303, 304, 311, 312, 313, 314. |
| 100 | Запобіжник (з допоміжною батареєю): 201, 202, 203, 204, 205, 206, 207, 208, 209, 210,
211, 212, 213, 214, 215, 216, 217, 218. |
