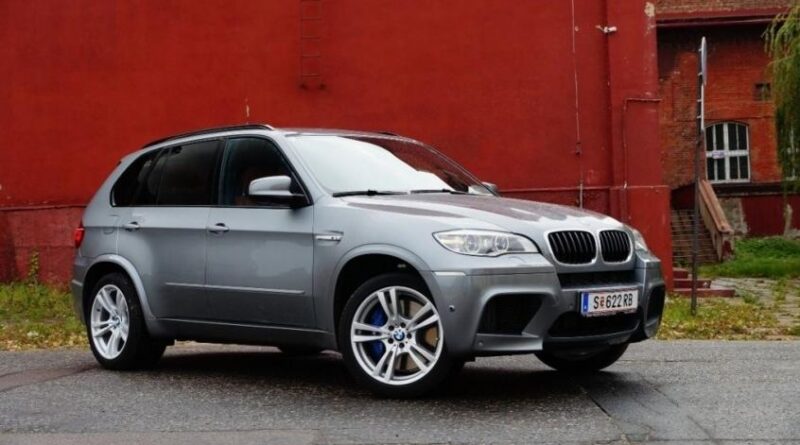

BMW X5 E70 (2007-2013) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників BMW X5 (E70) 2007-2013, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
BMW X5 E70 (2007-2013) – схема блоку запобіжників
Рік виробництва: 2007, 2008, 2009, 2010, 2011, 2012, 2013.
Запобіжник прикурювача (розетка живлення) у BMW X5 E70 – це запобіжники F111 і F113 у блоці запобіжників у багажнику.
Схема блоку запобіжників приладової панелі
Розташований під бардачком.
| Nr | Ампераж [A] | Опис |
|---|---|---|
| 1 | Реле двигуна компресора амортизатора | |
| 2 | Реле заднього склоочисника | |
| 3 | Реле двигуна переднього склоочисника | |
| F1 | 20A | – |
| F2 | 10 A | Двигун замка бардачка |
| F3 | 7,5A | – |
| F4 | 10 A | Модуль управління двигуном (ECM) |
| F5 | 10 A | – |
| F6 | 10 A | – |
| F7 | 5A | – |
| F8 | 7,5A | – |
| F9 | 15A | Homs |
| F10 | 5A | – |
| F11 | 20A | – |
| F12 | 10 A | Модуль управління функцією колонки керма |
| F13 | 15A | Модуль управління трансмісією (TCM) |
| F14 | 10 A | |
| F15 | 10 A | Перемикач передач |
| F 16 | 7,5A | Електричний вимикач скла |
| F17 | 7,5A | – |
| F18 | 7,5A | – |
| F19 | 5A | – |
| F20 | – | – |
| F21 | 30A | Обігрів заднього скла |
| F22 | – | – |
| F23 | 40A | – |
| F24 | 40A | Активна система кермування |
| F25 | 30A | – |
| F26 | 30A | Помпа омивача фар |
| F27 | 15A | Централізоване замикання |
| F28 | 15A | Централізоване замикання |
| F29 | 40A | Задні електричні вікна |
| F30 | 30A | Централізоване замикання |
| F31 | 40A | Задні електричні вікна |
| F32 | 40A | Компресор підвіски |
| F33 | 30A | – |
| F34 | 30A | – |
| F35 | 30A | Управління двигуном |
| F36 | 30A | Управління двигуном |
| F37 | 30A | Двигун заднього склоочисника |
| F33 | 30A | – |
| F39 | 40A | – |
| F40 | 30A | Модуль управління ABS |
| F41 | 7,5A | |
| F42 | 30A | Управління двигуном |
| F43 | 30A | Управління двигуном |
| F44 | 30A | Двигун переднього склоочисника |
Багажник
| Nr | Ампераж [A] | Опис |
|---|---|---|
| 1 | Реле відключення ланцюга | |
| F91 | 30A / 40A | – |
| F92 | 25A | Модуль управління блоку розподілу |
| F93 | 40A | – |
| F94 | 30A | (30A) Модуль управління гальма стоянки |
| F95 | 30A / 40A | – |
| F96 | 40A | – |
| F97 | 20A | – |
| F98 | 15A / 20A | – |
| F99 | 40A | (40A) Модуль управління відкриттям / закриттям задніх дверей |
| F100 | 20A | – |
| F101 | 30A | – |
| F102 | 30A | – |
| F103 | 30A | (30A) Посилювач виходу аудіопристрою |
| F104 | – | – |
| F105 | 30A | – |
| F106 | 7,5A | – |
| F107 | 10 A | – |
| F108 | 5A | – |
| F109 | 10 A | Приймач навігаційної системи |
| F110 | 7,5A | – |
| F111 | 20A | прикурювач (основна розетка попільнички) |
| F112 | 5A | – |
| F113 | 20A | прикурювач (центральна консоль підлокітника) |
| F114 | 5A | – |
| F115 | – | – |
| F116 | 20A | Розетка для причепа |
| F117 | 20A | – |
| F118 | 20A | – |
| F119 | 5A | Модуль мультимедійного управління |
| F120 | 5A | Модуль активного управління підвіскою |
| F121 | 5A | Модуль управління відкриттям / закриттям задніх дверей |
| F122 | – | – |
| F123 | – | – |
| F124 | 5A | Блок запобіжників / плата реле консолі |
| F125 | 5A | Модуль управління блоку розподілу |
| F126 | 5A | – |
| F127 | – | – |
| F128 | – | – |
| F129 | 5A | – |
| F130 | – | – |
| F131 | 5A | – |
| F132 | 7,5A | – |
| F133 | – | – |
| F134 | 5A | Модуль управління функцією колонки керма |
| F135 | 20A | Модуль управління відкриттям / закриттям задніх дверей |
| F136 | 5A | – |
| F137 | 5A | Навігаційна система |
| F138 | – | – |
| F139 | 20A | – |
| F140 | 20A | Модуль управління театром морського, передній лівий |
| F141 | 20A | Модуль управління обігрівом сидіння, передній правий |
| F142 | 20A | Модуль мультимедійного управління |
| F143 | 25A | Модуль управління причепом |
| F144 | 5A | Модуль управління причепом |
| F145 | 10 A | Двигун, що допомагає закриттю дверей, передній правий |
| F146 | 10 A | Двигун, що допомагає закриттю дверей, передній лівий |
| F147 | 10 A | Двигун, що допомагає закриттю дверей, задній лівий |
| F148 | 10 A | Двигун, що допомагає закриттю дверей, задній правий |
| F149 | 5A | Багатофункціональний вимикач сидіння, передній лівий |
| F150 | 5A | Багатофункціональний вимикач сидіння, передній правий |
Запобіжники на акумуляторі
Розташовані на акумуляторі в багажнику, під обшивкою.
| Nr | Опис |
|---|---|
| F171 | (100A) |
| F172 | (100A) |
| F173 | (250A) Блок запобіжників на приладовій панелі |
| F174 | – |
| F175 | – |
| F176 | (80A) Реле управління рухом клапана |
Блок з реле та запобіжниками в моторному відсіку
| Nr | Опис |
|---|---|
| 1 | Електронний блок управління двигуном |
| 2 | Реле управління рухом клапана |
| F1 | (40A) Реле управління рухом клапана |
Деякі реле можуть також бути розташовані під обшивкою, в багажнику. Наприклад, реле насоса компресора, реле насоса пневматичного амортизатора.
Варіанти розташування запобіжників, які ви знайдете біля блоку запобіжників у багажнику вашого автомобіля.
| Символ | Номер |
 |
4, 15, 19, 123 |
 |
15, 24 |
| 116, 143, 144 | |
 |
6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142 |
 |
27, 28, 30, 124, 132, 135, 145, 146, 147, 148 |
 |
8, 106, 120 |
 |
13, 20, 92, 123, 125 |
| 32, 107, 123 | |
 |
23, 33, 34, 96, 124 |
 |
2, 19, 23, 33, 34, 96, 110, 124 |
 |
6, 142 |
 |
3, 5 |
 |
108, 114 |
 |
41 |
| 9, 124 | |
 |
16 |
 |
29, 31, 33, 34, 124 |
 |
100, 112, 139, 140, 141 |
 |
101, 102, 139, 140, 141, 149, 150 |
| OBD | 130, 131 |
| 10, 94, 129 | |
 |
1, 17, 18, 41, 98, 126 |
| 4 | |
 |
37, 44 |
| 21 | |
 |
124 |
 |
11, 12, 17, 91, 93, 95, 98 |
 |
5, 19, 23, 33, 34, 96, 114 |
 |
14 |
 |
18, 131 |
 |
6, 17, 19, 41, 126 |
| 4 | |
| 97, 105, 122 | |
| 4, 7, 35, 36, 38, 42, 43 | |
 |
137, 142 |
 |
10, 39 |
| 99, 121 | |
| 6, 103, 109, 129, 142 | |
| 7 | |
 |
44 |
 |
26 |
 |
5, 117 |
 |
110, 113 |
 |
1, 134 |
 |
111, 113, 115, 118 |
