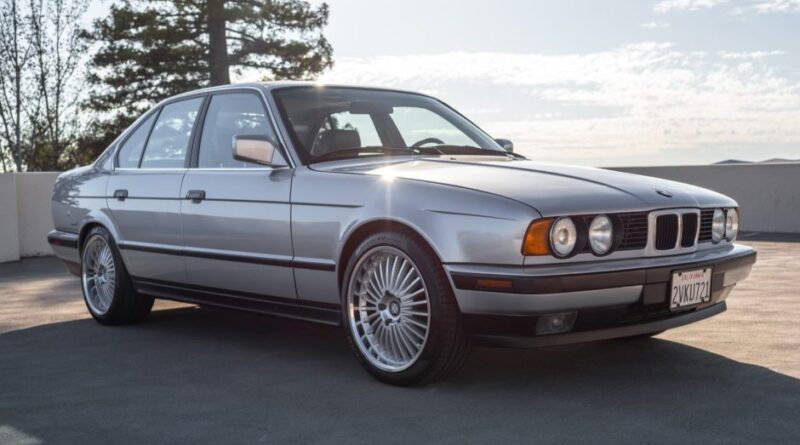

BMW 540i – E34 (1991-1994) – коробка запобіжників

У цій статті ви знайдете схеми блоку запобіжників BMW 540i (E34) 1991-1994, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).

BMW 540i – E34 (1991-1994) – схема блоку запобіжників

Рік випуску: 1991, 1992, 1993, 1994

Блок живлення передній

Блок запобіжників розташований в нижній частині панелі приладів з боку водія.

Запобіжники	Використання
1	Роз’єм для сигналу / телефону
2)	Реле стартеру
3)	Реле розвантаження (термінал R)
4	Реле вентилятора
5	Реле насоса для миття скла
6	Реле телефонного сигналу
7	Реле ABS (наприклад, 1994 · 95)
8	Реле розвантаження (K 61)
9	Реле розвантаження (K 15)
10	Реле допоміжного водяного насоса
11	Реле сигналу
12	Реле аварійних вогнів
13	Контрольний модуль
14	Модуль контролю несправностей
15	Модуль контролю лампи

Блок живлення задній

Задній блок живлення розташований під подушкою заднього сидіння і містить допоміжні запобіжники, реле та модулі контролю.

Запобіжник	Використання
1	Модуль реле
2)	Генеральний модуль
3)	Реле заднього осушувача
4	Реле склоочисників
5	Реле захисту електроживлення
6	Блоки запобіжників
7	Блок запобіжників (1992 і пізніші)

Електронний блок (E-box)

Електронний блок або E-box розташований у правому задньому куті моторного відсіку.

Запобіжник	Використання
1	Модуль контролю ABS або Slip (привід)
2)	Модуль контролю DME
3)	Модуль круїз-контролю
4	Реле системи (основне)
5	Реле паливного насоса
6	Реле обігрівача датчика кисню

Допоміжна панель реле

Допоміжна панель реле встановлена в передньому лівому куті моторного відсіку.

Запобіжник	Використання
1	Модуль системи очищення фар / туманок (Канада)
2)	Реле нормальної швидкості
3)	Реле високої швидкості
4	Реле звукового сигналу телефону
5	Реле кондиціонера
6	Запобіжники

Розташування запобіжника

Запобіжники з 1 по 29 встановлені в передньому блоці живлення. Додаткові розташування запобіжників включають задній блок живлення (запобіжники № 30-37 і № 40-47) та панель допоміжних реле (запобіжники № 48, 49 або № 55-56).

Запобіжник	Струм в амперах [A]	Використання
1	15	Система ABS (див. також запобіжник 17) Контроль приладів (див. також запобіжники 15, 17, 20, 29) Монітор лампи (див. також запобіжники 2, 3, 5, 7, 10, 11, 13, 14, 15) Гальмівні вогні Круїз-контроль (див. також запобіжник 17) Бортовий комп’ютер (див. також запобіжники 17, 20) Електронний контроль дросельної заслінки (EML) (див. також запобіжники 17, 20) Електронний контроль трансмісії (див. також запобіжник 12, 17)
2)	7,5	Впорскування пального (тільки двигун M60) Фари / протитуманні вогні (див. також запобіжники 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Монітор лампи (див. також запобіжники 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Аварійні вогні (див. також запобіжники 3, 6, 13, 14) Модуль контролю несправностей (див. також запобіжники 6, 10, 11)
3)	7,5	Фари / протитуманні вогні (див. також запобіжники 2, 5, 7, 10, 11, 13, 14, 24) Монітор лампи (див. також запобіжники 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Поворотники / аварійні вогні (див. також запобіжники 2, 6, 13, 14) Оприскувач фар (Канада) (див. також запобіжники 4, 5, 17, 22, 24) Електроніка кузова (ZKE) (див. також запобіжники 4, 5, 17, 24, 30, 47)
4	7,5	Габаритні вогні / задні / для кабіни (див. також запобіжники 5, 15, 20) Монітор лампи (див. також запобіжники 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Електричні дзеркала (див. також запобіжники 5, 12) Оприскувач фар (Канада) (див. також запобіжники 3, 5, 17, 22, 24) Електроніка кузова (ZKE) (див. також запобіжники 3, 5, 17, 24, 30, 47)
5	10	Фари / протитуманні вогні (див. також запобіжники 2, 3, 7, 10, 11, 13, 14) Оприскувач фар (Канада) (див. також запобіжники 3, 4, 17, 22, 24) Паркувальні вогні / під капотом (див. також запобіжники 4, 15, 20) Освітлення номерного знака / багажника (див. також 15, 21) Освітлення бардачка / запальнички (див. також запобіжники 18, 21, 26) Внутрішнє освітлення (див. також запобіжники 17, 18, 20, 21) Монітор лампи (див. також запобіжники 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Електричні дзеркала (див. також запобіжники 4, 12) Електроніка кузова (ZKE) (див. також запобіжники 3, 5, 17, 24, 30, 47)
6	15	Поворотники / аварійні вогні (див. також запобіжники 2, 3, 13, 14) Модуль контролю несправностей (див. також запобіжники 2, 10, 11)
7	15	Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 10, 11, 13, 14, 15) Монітор лампи (див. також запобіжники 1, 2, 3, 4, 5, 10, 11, 13, 14)
8	7,5	–
9	15	Сигнал Інтегрована система контролю клімату (IHKR) (див. також запобіжники 19, 20, 27, 29, 46) Мобільний телефон (див. також запобіжники 18, 31) Допоміжний вентилятор (див. також запобіжники 25, 29)
10	7,5	Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 11, 13, 14) Монітор лампи (див. також запобіжники 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Модуль контролю несправностей (див. також запобіжники 2, 10, 11)
11	7,5	Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 10, 13, 14) Монітор лампи (див. також запобіжники 1, 2, 3, 4, 5, 7 10, 13, 14, 15) Модуль контролю несправностей (див. також запобіжники 2, 10, 11)
12	15	Обігрівачі сопел передніх склоочисників Резервні вогні Електричні дзеркала Пам’яті позицій (див. також запобіжники 16, 18, 42) Електронний контроль трансмісії (див. також запобіжник 1, 17)
13	7,5	Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 10, 11, 14) Поворотники / аварійні вогні (див. також запобіжники 2, 3, 6, 14) Монітор лампи (див. також запобіжники 1, 2, 3, 4, 5, 7, 10, 11, 14, 15)
14	7,5	Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 10, 11, 13, 37) Поворотники / аварійні вогні (див. також запобіжники 2, 3, 6, 13) Монітор лампи (див. також запобіжники 1, 2, 3, 4, 5, 7, 10, 11, 13, 15)
15	7,5	Габаритні вогні / задні / для кабіни (див. також запобіжники 4, 5, 20) Освітлення номерного знака / багажника (див. також запобіжники 5, 21) Гальмівні вогні (див. також запобіжник 1) Монітор лампи (див. також запобіжники 1, 2, 3, 4, 5, 7, 10, 11, 13, 14)
16	30	Обігрів сидінь Пам’яті позицій (див. також запобіжники 12, 18, 42) Підтримка попереку
17	7,5	Впорскування пального (див. також запобіжник 23) Система зарядки Запуск Вентилятор електричного блоку (див. також запобіжник 28) Електронний контроль трансмісії (див. також запобіжники 1, 12) ABS/Тяга (див. також запобіжник 1) Обігрів замка дверей (див. також запобіжник 30) Електричні вікна (див. також запобіжники 30, 31, 47) Електричний люк (див. також запобіжники 30, 31, 47) Оприскувач фар (Канада) (див. також запобіжники 3, 4, 5, 22, 24) Приладова панель / контроль (див. також запобіжники 1, 17, 20, 29) Монітор лампи (див. також запобіжники 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Гальмівні вогні (див. також запобіжник 15) Внутрішнє освітлення (див. також запобіжники 5, 18, 21, 30, 44) Електронний контроль дросельної заслінки (EML) (див. також запобіжники 1, 20) Круїз-контроль (див. також запобіжник 1) Бортовий комп’ютер Монітор лампи (див. також запобіжники 1, 20) Електроніка центрального блоку (ZKE) (див. також запобіжники 3, 4, 5, 24, 30, 47)
18	15	Внутрішнє освітлення (див. також запобіжники 5, 17, 21, 30, 44) Світло бардачка / запальнички (див. також запобіжники 5, 21, 26) Радіо / CD-програвач (див. також запобіжник 41) Мобільний телефон (див. також запобіжники 9, 31) Пам’яті позицій (див. також запобіжники 12, 16, 42) Сигналізація (Alpine) (див. також запобіжник 21) Блокування дистанційного керування
19	30	Інтегрована система контролю клімату (IHKR) (див. також запобіжники 9, 20, 27, 29, 46)
20	7,5	Чотири прилади / контроль (див. також запобіжники 1, 17, 29) Габаритні вогні / задні / для кабіни (див. також запобіжники 4, 5, 15) Внутрішнє освітлення (див. також запобіжники 5, 17, 18, 21, 30) Інтегрована система контролю клімату (IHKR) (див. також запобіжники 9, 19, 27, 29, 46) Бортовий комп’ютер (див. також запобіжники 1, 17) Електронний контроль дросельної заслінки (EML) (див. також запобіжники 1, 17)
21	7,5	Освітлення номерного знака / багажника (див. також запобіжники 5, 15) Внутрішнє освітлення (див. також запобіжники 5, 17, 18, 30, 44) Світло бардачка / запальнички (див. також запобіжники 5, 18, 26) Сигналізація (Alpine) (див. також запобіжник 18)
22	30	Контроль тиску переднього склоочисника (ADV) (див. також запобіжники 15, 44) Оприскувач фар (Канада) (див. також запобіжники 3, 4, 5, 17, 24)
23	15	Впорскування пального / паливний насос (див. також запобіжник 17)
24	10	Система очищення фар (не для США) Контроль передніх склоочисників (SWSI (див. також запобіжник 44) Електроніка центрального блоку (ZKE) (див. також запобіжники 3, 4, 5, 17, 30, 47)
25	30	Допоміжний вентилятор (див. також запобіжник 29)
26	30	Світло бардачка / запальнички (див. також запобіжники 5, 18, 21)
27	7,5	Інтегрована система контролю клімату (IHKR) (див. також запобіжники 9, 19, 20, 29, 46)
28	15	E · вентилятор блоку (також запобіжник 17) Система зарядки (див. також запобіжник 17) Обігрів переднього сидіння Обігрів заднього скла Гідропідсилювач (Servotronic)
29	7,5	Інтегрована система контролю клімату (IHKR) (див. також запобіжники 9, 19, 20, 24, 27, 46) Допоміжний вентилятор (див. також запобіжник 25) Чотири прилади / контроль (див. також запобіжники 1, 17, 20)
30	7,5	Обігрів замка дверей (див. також запобіжник 17) Централізоване замикання (див. також запобіжники 31, 47) Електричні вікна (див. також запобіжники 17, 31, 47) Електричний люк (див. також запобіжники 17, 31, 47) Електроніка центрального блоку (ZKE) (див. також запобіжники 3, 4, 5, 17, 24, 47) Внутрішнє освітлення (див. також запобіжники 5, 17, 18, 20, 21)
31	7,5	Централізоване замикання (див. також запобіжники 30, 47) Електричні вікна (див. також запобіжники 17, 30, 47) Електричний люк (див. також запобіжники 17, 30, 47) Мобільний телефон (див. також запобіжники 9, 18)
32	7,5	–
34	20	Електричне регулювання колонки керма
35	30	Централізоване замикання
37	20	Контроль склоочисників / оприскувачів заднього скла (Touring)
40	15	–
41	30	Радіо / CD-програвач (див. також запобіжник 18) Обігрів сидінь
42	30	Електричні сидіння (див. також запобіжник 43) Пам’яті позицій (див. також запобіжники 12, 16, 18)
43	30	Електричні сидіння (див. також запобіжник 42)
44	30	Контроль передніх склоочисників (SWS) (див. також запобіжник 24) Контроль тиску склоочисників (SWS) (див. також запобіжники 15, 22)
46	30	Інтегрована система контролю клімату (IHKR) (див. також запобіжники 9, 19, 20, 27, 29)
47	30	Електроніка кузова (ZKE) (див. також запобіжники 3, 4, 5, 17, 24, 30) Електричний люк (див. також запобіжники 17, 30, 31) Електричні вікна (див. також запобіжники 17, 30, 31) Централізоване замикання (див. також запобіжники 30, 31)
48	15	–
49	–	–
