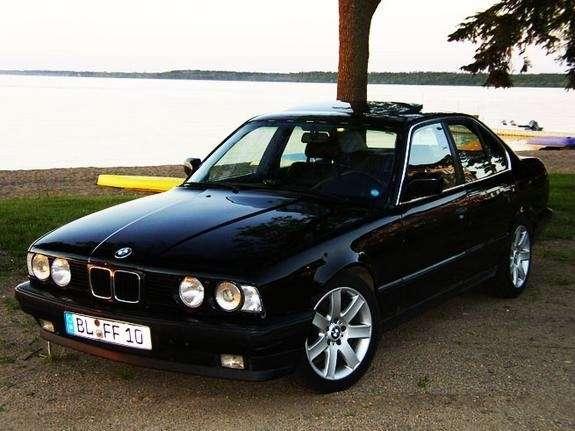

BMW 530i – E34 (1991-1994) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників BMW 530i (E34) 1991-1994, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
BMW 530i – E34 (1991-1994) – схема блоку запобіжників
Рік випуску: 1991, 1992, 1993, 1994.
Запобіжник прикурювача (розетка живлення) у BMW 530i – E34 (1991-1994) – це запобіжник 5, 18, 21, 26 у блоці запобіжників.
Блок живлення передній
Блок запобіжників знаходиться в нижній частині панелі приладів з боку водія.
| Nr | Опис |
| 1 | Короткозамикальний контакт сигналу; Телефон. |
| 2) | Реле стартеру |
| 3) | Реле розрядки (термінал R) |
| 4 | Реле вентилятора |
| 5 | Реле насоса склоочисника |
| 6 | Реле телефонного сигналу |
| 7 | Реле ABS (1994-95) |
| 8 | Реле розрядки (K61) |
| 9 | Реле розрядки (K15) |
| 10 | Реле допоміжного водяного насоса |
| 11 | Реле сигналу |
| 12 | Реле аварійних вогнів |
| 13 | Контролюючий модуль |
| 14 | Модуль контролю несправностей |
| 15 | Модуль контролю лампи |
Блок живлення задній
Задній блок живлення знаходиться під заднім сидінням і містить допоміжні запобіжники, реле та контролюючі модулі.
| Nr | Опис |
| 1 | Модуль реле |
| 2) | Генеральний модуль |
| 3) | Реле заднього обігрівача |
| 4 | Реле склоочисників |
| 5 | Реле захисту електроживлення |
| 6 | Блоки запобіжників |
| 7 | Блок запобіжників (1992 і пізніше) |
Електронний блок (E-box)
Електронний блок або E-box знаходиться в правому задньому куті моторного відсіку.
| Nr | Опис |
| 1 | Модуль контролю ABS або Slip (тяга) |
| 2) | Модуль контролю DME |
| 3) | Модуль круїз-контролю |
| 4 | Реле системи (основне) |
| 5 | Реле паливного насоса |
| 6 | Реле обігрівача датчика кисню |
Допоміжна панель реле
Допоміжна панель реле встановлена в передньому лівому куті моторного відсіку.
| Nr | Опис |
| 1 | Модуль системи очищення фар/туманок (Канада) |
| 2) | Реле нормальної швидкості |
| 3) | Реле високої швидкості |
| 4 | Реле звукового сигналу телефону |
| 5 | Реле кондиціонера |
| 6 | Запобіжники |
Розташування запобіжника
Запобіжники з 1 по 29 встановлені в передньому блоці живлення. Інші розташування запобіжників включають задній блок живлення (запобіжники № 30-37 та № 40-47) та панель допоміжних реле (запобіжники № 48, 49 або № 55-56).
| Nr | Ампер [A] | Опис |
| 1 | 15 | ABS (див. також запобіжник 17)Контроль набору покажчиків
(див. також запобіжники 15, 17, 20, 29); Монітор лампочки (див. також запобіжники 2, 3, 5, 7, 10, 11, 13, 14, 15); Гальмівні вогні; Круїз-контроль (див. також запобіжник 17); Бортовий комп’ютер (див. також запобіжники 17, 20); Електронний контроль дросельної заслінки (EML) (див. також запобіжники 17, 20); Електронний контроль трансмісії (див. також запобіжник 12, 17). |
| 2) | 7,5 | Впорскування пального (тільки двигун M60)Фари/протитуманні вогні
(див. також запобіжники 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Монітор лампочки (див. також запобіжники 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Увімкнення аварійних вогнів (див. також запобіжники 3, 6, 13, 14) Модуль контролю несправностей (див. також запобіжники 6, 10, 11). |
| 3) | 7,5 | Фари/протитуманні вогні (див. також запобіжники 2, 5, 7, 10, 11, 13, 14, 24);
Монітор лампочки (див. також запобіжники 1, 2, 4, 5, 7, 10, 11, 13, 14, 15); Показники повороту/аварійні вогні (див. також запобіжники 2, 6, 13, 14); Оприскувач фар (Канада) (див. також запобіжники 4, 5, 17, 22, 24); Електроніка кузова (ZKE) (див. також запобіжники 4, 5, 17, 24, 30, 47). |
| 4 | 7,5 | Габаритні/задні/кабінні вогні (див. також запобіжники 5, 15, 20);
Монітор лампочки (див. також запобіжники 1, 2, 3, 5, 7, 10, 11, 13, 14, 15); Електричні дзеркала (див. також запобіжники 5, 12); Оприскувач фар (Канада) (див. також запобіжники 3, 5, 17, 22, 24); Електроніка кузова (ZKE) (див. також запобіжники 3, 5, 17, 24, 30, 47). |
| 5 | 10 | Фари / протитуманні вогні (див. також запобіжники 2, 3, 7, 10, 11, 13, 14);
Оприскувач фар (Канада) (див. також запобіжники 3, 4, 17, 22, 24); Паркувальні вогні / під капотом (див. також запобіжники 4, 15, 20); Освітлення номерного знака (див. також 15, 21); Освітлення бардачка/прикурювача (див. також запобіжники 18, 21, 26); Внутрішнє освітлення (див. також запобіжники 17, 18, 20, 21); Монітор лампочки (див. також запобіжники 1, 2, 3, 4, 7, 10, 11, 13, 14, 15); Електричні дзеркала (див. також запобіжники 4, 12); Електроніка кузова (ZKE) (див. також запобіжники 3, 5, 17, 24, 30, 47). |
| 6 | 15 | Показники повороту/аварійні вогні (див. також запобіжники 2, 3, 13, 14)
Модуль контролю несправностей (див. також запобіжники 2, 10, 11). |
| 7 | 15 | Фари/протитуманні вогні (див. також запобіжники 2, 3, 5, 10, 11, 13, 14, 15).
Монітор лампочки (див. також запобіжники 1, 2, 3, 4, 5, 10, 11, 13, 14). |
| 8 | 7,5 | – |
| 9 | 15 | Сигнал;Інтегроване регулювання
клімат-контролю (IHKR) (див. також запобіжники 19, 20, 27, 29, 46); Мобільний телефон (див. також запобіжники 18, 31); Допоміжний вентилятор (див. також запобіжники 25, 29). |
| 10 | 7,5 | Фари/протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 11, 13, 14);
Монітор лампочки (див. також запобіжники 1, 2, 3, 4, 5, 7, 11, 13, 14, 15); Модуль контролю несправностей (див. також запобіжники 2, 10, 11). |
| 11 | 7,5 | Фари/протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 10, 13, 14);
Монітор лампочки (див. також запобіжники 1, 2, 3, 4, 5, 7 10, 13, 14, 15); Модуль контролю несправностей (див. також запобіжники 2, 10, 11). |
| 12 | 15 | Обігрівачі сопел переднього склоочисника;Резервні вогні;
Електричні дзеркала; Пам’ятні місця (див. також запобіжники 16, 18, 42); Електронний контроль трансмісії (див. також запобіжник 1, 17). |
| 13 | 7,5 | Фари/протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 10,11, 14);
Показники повороту/аварійні вогні (див. також запобіжники 2, 3, 6, 14); Монітор лампочки (див. також запобіжники 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
| 14 | 7,5 | Фари/протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 10, 11, 13, 37);
Показники повороту/аварійні вогні (див. також запобіжники 2, 3, 6, 13); Монітор лампочки (див. також запобіжники 1, 2, 3, 4, 5, 7, 10, 11, 13, 15). |
| 15 | 7,5 | Габаритні/задні/кабінні вогні (див. також запобіжники 4, 5, 20);
Освітлення номерного знака (див. також запобіжники 5, 21); Гальмівні вогні (див. також запобіжник 1); Монітор лампочки (див. також запобіжники 1, 2, 3, 4, 5, 7, 10, 11, 13, 14). |
| 16 | 30 | Обігрів сидінь;Пам’ятні місця;
(див. також запобіжники 12, 18, 42); Підтримка попереку. |
| 17 | 7,5 | Впорскування пального (див. також запобіжник 23);
Система зарядки; Запуск; Вентилятор електричного блоку (див. також запобіжник 28); Електронний контроль трансмісії (див. також запобіжники 1, 12); ABSlТяга (див. також запобіжник 1); Обігрів замка дверей (див. також запобіжник 30); Електросклопідйомники (див. також запобіжники 30, 31, 47); Електричний люк (див. також запобіжники 30, 31, 47); Оприскувач фар (Канада) (див. також запобіжники 3, 4, 5, 22, 24); Набір покажчиків (див. також запобіжники 1, 17, 20, 29); Монітор лампочки (див. також запобіжники 2, 3, 4, 5, 7, 10, 11, 13, 14, 15); Гальмівні вогні (див. також запобіжник 15); Внутрішнє освітлення (див. також запобіжники 5, 18, 21, 30, 44); Електронний контроль дросельної заслінки (EML) (див. також запобіжники 1, 20); Круїз-контроль (див. також запобіжник 1); Бортовий комп’ютер Монітор лампочки (див. також запобіжники 1, 20); Електроніка центральної електроніки (ZKE) (див. також запобіжники 3, 4, 5, 24, 30, 47). |
| 18 | 15 | Внутрішнє освітлення (див. також запобіжники 5, 17, 21, 30, 44);
Світло бардачка/прикурювача (див. також запобіжники 5, 21, 26); Радіо/CD-програвач (див. також запобіжник 41); Мобільний телефон (див. також запобіжники 9, 31); Пам’ятні місця (див. також запобіжники 12, 16, 42); Система сигналізації (Alpine) (див. також запобіжник 21); Блокування дистанційного управління. |
| 19 | 30 | Інтегроване регулювання клімат-контролю (IHKR)
(див. також запобіжники 9, 20, 27, 29, 46). |
| 20 | 7,5 | Набір покажчиків/контроль контролю (див. також запобіжники 1, 17, 29);
Габаритні/задні/кабінні вогні (див. також запобіжники 4, 5, 15); Внутрішнє освітлення (див. також запобіжники 5, 17, 18, 21, 30); Інтегроване регулювання клімат-контролю (IHKR) (див. також запобіжники 9, 19, 27, 29, 46); Бортовий комп’ютер (див. також запобіжники 1, 17); Електронний контроль дросельної заслінки (EML) (див. також запобіжники 1, 17). |
| 21 | 7,5 | Освітлення номерного знака / багажника (див. також запобіжники 5, 15)
Внутрішнє освітлення (див. також запобіжники 5, 17, 18, 30, 44) Світло бардачка / прикурювача (див. також запобіжники 5, 18, 26) Система сигналізації (Alpine) (див. також запобіжник 18) |
| 22 | 30 | Контроль тиску переднього склоочисника (ADV)(див. також запобіжники 15, 44);
Оприскувач фар (Канада) (див. також запобіжники 3, 4, 5, 17, 24), |
| 23 | 15 | Впорскування пального / паливний насос (див. також запобіжник 17) |
| 24 | 10 | Система очищення фар (поза США)Контроль передніх склоочисників (SWSI
(див. також запобіжник 44) Електроніка центрального кузова (ZKE) (див. також запобіжники 3, 4, 5, 17, 30, 47) |
| 25 | 30 | Допоміжний вентилятор (див. також запобіжник 29) |
| 26 | 30 | Світло бардачка/прикурювача (див. також запобіжники 5, 18, 21) |
| 27 | 7,5 | Інтегроване регулювання клімат-контролю (IHKR)
(див. також запобіжники 9, 19, 20, 29, 46) |
| 28 | 15 | E · вентилятор блоку (також запобіжник 17) Система зарядки (див. також запобіжник 17) Обігрів сидіння переднього Обігрів заднього скла Гідропідсилювач (Servotronic) |
| 29 | 7,5 | Інтегроване регулювання клімат-контролю (IHKR)
(див. також запобіжники 9, 19, 20, 24, 27, 46) Допоміжний вентилятор (див. також запобіжник 25) Набір покажчиків (див. також запобіжники 1, 17, 20) |
| 30 | 7,5 | Обігрів замка дверей (див. також запобіжник 17) Централізоване замикання (див. також запобіжники 31, 47) Електросклопідйомники (див. також запобіжники 17, 31, 47)Електричний люк (див. також запобіжники 17, 31, 47) Електроніка центральної електроніки (ZKE) (див. також запобіжники 3, 4, 5, 17, 24, 47) Внутрішнє освітлення (див. також запобіжники 5, 17, 18, 20, 21) |
| 31 | 7,5 | Централізоване замикання (див. також запобіжники 30, 47) Електросклопідйомники (див. також запобіжники 17, 30, 47) Електричний люк (див. також запобіжники 17, 30, 47) Мобільний телефон (див. також запобіжники 9, 18) |
| 32 | 7,5 | – |
| 34 | 20 | Електричне регулювання колонки керма |
| 35 | 30 | Централізоване замикання |
| 37 | 20 | Контроль склоочисників / оприскувачів заднього скла (Touring) |
| 40 | 15 | – |
| 41 | 30 | Радіо / CD-програвач (див. також запобіжник 18) Обігрів сидінь |
| 42 | 30 | Електричні сидіння (див. також запобіжник 43) Пам’ятні місця (див. також запобіжники 12, 16, 18) |
| 43 | 30 | Електричні сидіння (див. також запобіжник 42) |
| 44 | 30 | Контроль передніх склоочисників (SWS) (див. також запобіжник 24)
Контроль тиску склоочисників (SWS) (див. також запобіжники 15, 22) |
| 46 | 30 | Інтегроване регулювання клімат-контролю (IHKR) (див. також запобіжники 9, 19, 20, 27, 29) |
| 47 | 30 | Електроніка кузова (ZKE) (див. також запобіжники 3, 4, 5, 17,24, 30)
Електричний люк (див. також запобіжники 17, 30, 31) Електросклопідйомники (див. також запобіжники 17, 30,31) Централізоване замикання (див. також запобіжники 30, 31) |
| 48 | 15 | – |
| 49 | – | – |
