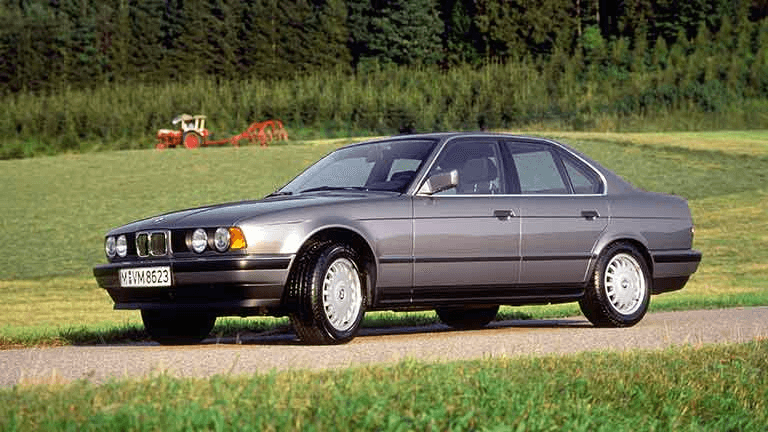

BMW 525i – E34 (1991-1994) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників BMW 525i (E34) 1991-1994 років, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
BMW 525i – E34 (1991-1994) – схема запобіжників
Рік випуску: 1991, 1992, 1993, 1994.
Запобіжник прикурювача (розетка живлення) у BMW 525i – E34 (1991-1994) це запобіжники 5, 18, 21, 26 у блоці запобіжників.
Блок живлення передній
Блок запобіжників розташований в нижній частині панелі приладів з боку водія.
| Запобіжники | Опис |
| 1 | З’єднувач сигналу / телефону |
| 2 | Реле стартерного двигуна |
| 3 | Реле скидання (термінал R) |
| 4 | Реле вентилятора |
| 5 | Реле насоса склоомивача |
| 6 | Реле телефонного оповіщення |
| 7 | Реле ABS (наприклад, 1994 · 95) |
| 8 | Реле скидання (K 61) |
| 9 | Реле скидання (K 15) |
| 10 | Допоміжне реле насоса води |
| 11 | Реле сигналу |
| 12 | Реле аварійних вогнів |
| 13 | Контрольний модуль |
| 14 | Модуль контролю ударів |
| 15 | Модуль контролю лампи |
Блок живлення задній
Задній блок живлення розташований під заднім сидінням і містить додаткові запобіжники, реле та контрольні модулі.
| Запобіжник | Опис |
| 1 | Модуль реле |
| 2 | Генеральний модуль |
| 3 | Реле заднього осушувача |
| 4 | Реле склоочисників |
| 5 | Реле захисту електричної потужності |
| 6 | Блоки запобіжників |
| 7 | Блок запобіжників (1992 і наступні) |
Електронний блок (E-box)
Електронний блок або E-блок розташований у правому задньому куті моторного відсіку.
| Запобіжник | Опис |
| 1 | Модуль контролю ABS або ковзання (привід) |
| 2 | Модуль контролю DME |
| 3 | Модуль круїз-контролю |
| 4 | Реле системи (основне) |
| 5 | Реле паливного насоса |
| 6 | Реле обігрівача датчика кисню |
Допоміжна панель реле
Допоміжна панель реле встановлена в передньому лівому куті моторного відсіку.
| Запобіжник | Опис |
| 1 | Модуль системи очищення фар / протитуманних фар (Канада) |
| 2 | Реле нормальної швидкості |
| 3 | Швидкісне реле |
| 4 | Реле звукового сигналу телефону |
| 5 | Реле кондиціонера |
| 6 | Запобіжники |
Розташування запобіжника
Запобіжники з 1 по 29 встановлені в передньому блоці живлення. Додаткові позиції запобіжників включають задній блок живлення (запобіжники № 30-37 і № 40-47) та панель допоміжних реле (запобіжники № 48, 49 або 55-56).
| Запобіжник | Амперність [A] | Опис |
| 1 | 15 | Система гасіння ABS (див. також запобіжник 17) Контроль панелі приладів (див. також запобіжники 15, 17, 20, 29) Моніторинг вогнів (див. також запобіжники 2, 3, 5, 7, 10, 11, 13, 14, 15) Гальмівні вогні Круїз-контроль (див. також запобіжник 17) Бортовий комп’ютер (див. також запобіжники 17, 20) Електронний контроль дросельної заслінки (EML) (див. також запобіжники 17, 20) Електронний контроль трансмісії (див. також запобіжник 12, 17) |
| 2 | 7,5 | Впорскування пального (тільки двигун M60) Фари / протитуманні вогні (див. також запобіжники 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Монітор ламп (див. також запобіжники 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Аварійні вогні покажчиків (див. також запобіжники 3, 6, 13, 14) Контрольна одиниця зіткнення (див. також запобіжники 6, 10, 11) |
| 3 | 7,5 | Фари / протитуманні вогні (див. також запобіжники 2, 5, 7, 10, 11, 13, 14, 24) Моніторинг вогнів (див. також запобіжники 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Покажчики повороту / аварійні вогні (див. також запобіжники 2, 6, 13, 14) Оприскувач фар (Канада) (див. також запобіжники 4, 5, 17, 22, 24) Центральна електроніка кузова (ZKE) (див. також запобіжники 4, 5, 17, 24, 30, 47) |
| 4 | 7,5 | Габаритні / задні / під капотом (див. також запобіжники 5, 15, 20) Моніторинг вогнів (див. також запобіжники 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Електричні дзеркала (див. також запобіжники 5, 12) Оприскувач фар (Канада) (див. також запобіжники 3, 5, 17, 22, 24) Центральна електроніка кузова (ZKE) (див. також запобіжники 3, 5, 17, 24, 30, 47) |
| 5 | 10 | Фари / протитуманні вогні (див. також запобіжники 2, 3, 7, 10, 11, 13, 14) Оприскувач фар (Канада) (див. також запобіжники 3, 4, 17, 22, 24) Габаритні / під капотом (див. також запобіжники 4 , 15, 20) Освітлення сторони водія / багажника (див. також 15, 21) Освітлення бардачка Прикурювач (див. також запобіжники 18, 21, 26) Внутрішнє освітлення (див. також запобіжники 17, 18, 20, 21) Моніторинг ламп (див. також запобіжники 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Електричні дзеркала (див. також запобіжники 4, 12) Центральна електроніка кузова (ZKE) (див. також запобіжники 3, 5, 17, 24, 30, 47) |
| 6 | 15 | Покажчики повороту / аварійні вогні (див. також запобіжники 2, 3, 13, 14) Контрольна одиниця зіткнення (див. також запобіжники 2, 10, 11) |
| 7 | 15 | Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 10, 11, 13, 14, 15) Моніторинг вогнів (див. також запобіжники 1, 2, 3, 4, 5, 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Сигнал Інтегроване регулювання клімату (IHKR) (див. також запобіжники 19, 20, 27, 29, 46), мобільний телефон (див. також запобіжники 18, 31) допоміжний вентилятор (див. також запобіжники 25, 29) |
| 10 | 7,5 | Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 11, 13, 14) Моніторинг вогнів (див. також запобіжники 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Контроль зіткнення блоку (див. також запобіжники 2, 10, 11) |
| 11 | 7,5 | Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 10, 13, 14) Моніторинг вогнів (див. також запобіжники 1, 2, 3, 4, 5, 7 10, 13, 14, 15) Контрольна одиниця ударів (див. також запобіжники 2, 10, 11) |
| 12 | 15 | Обігрівачі сопел передніх склоочисників Аварійні вогні Електричні дзеркала Сидіння з пам’яттю (див. також запобіжники 16, 18, 42) Електронний контроль трансмісії (див. також запобіжник 1, 17) |
| 13 | 7,5 | Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 10,11, 14) Покажчики повороту / аварійні вогні (див. також запобіжники 2, 3, 6, 14) Моніторинг ламп (див. також запобіжники 1, 2, 3 4, 5, 7, 10, 11, 14, 15) |
| 14 | 7,5 | Фари / протитуманні вогні (див. також запобіжники 2, 3, 5, 7, 10, 11, 13, 37) Покажчики повороту / аварійні вогні (див. також запобіжники 2, 3, 6, 13) Моніторинг вогнів (див. також запобіжники 1, 2 3, 4, 5, 7, 10, 11, 13, 15) |
| 15 | 7,5 | Габаритні / задні / під капотом (див. також запобіжники 4, 5, 20) Освітлення номерного знака / багажника (див. також запобіжники 5, 21) Гальмівні вогні (див. також запобіжник 1) Моніторинг вогнів (див. також запобіжники 1, 2, 3, 4, 5, 7, 10, 11, 13, 14) |
| 16 | 30 | Обігрів сидінь Сидіння з пам’яттю (див. також запобіжники 12, 18, 42) Підтримка попереку |
| 17 | 7,5 | Впорскування пального (див. також запобіжник 23) Система зарядки Запуск вентилятор E-box (див. також запобіжник 28) Електронний контроль трансмісії (див. також запобіжники 1, 12) ABSl Привід (див. також запобіжник 1) Обігрів замка дверей (див. також запобіжник 30) Електричні вікна (див. також запобіжники 30, 31, 47) Сонячний дах (див. також запобіжники 30, 31, 47) Оприскувач фар (Канада) (див. також запобіжники 3, 4, 5, 22, 24) Панель приладів / контрольний контроль (див. також запобіжники 1, 17, 20, 29) Монітор вогнів (див. також запобіжники 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Гальмівні вогні (див. також запобіжник 15) Внутрішнє освітлення (див. також запобіжники 5, 18, 21, 30, 44) Електронний контроль дросельної заслінки (EML) (див. також запобіжники 1, 20) Круїз-контроль (див. також запобіжник 1) Бортовий комп’ютер Монітор ламп (див. також запобіжники 1, 20) Центральна електроніка кузова (ZKE) (див. також запобіжники 3, 4, 5, 24, 30, 47) |
| 18 | 15 | Внутрішнє освітлення (див. також запобіжники 5, 17, 21, 30, 44) Освітлення бардачка / прикурювача (див. також запобіжники 5, 21, 26) Радіо / CD-програвач (див. також запобіжник 41) Мобільний телефон (див. також запобіжники 9, 31) Розетка пам’яті (див. також запобіжники 12, 16, 42) Захист від крадіжки (Alpine) (див. також запобіжник 21) Блокування дистанційного керування |
| 19 | 30 | Інтегроване регулювання клімату (IHKR) (див. також запобіжники 9. 20. 27, 29, 46) |
| 20 | 7,5 | Панель приладів / контрольний контроль (див. також запобіжники 1, 17, 29) Габаритні / задні / під капотом (див. також запобіжники 4, 5, 15) Внутрішнє освітлення (див. також запобіжники 5, 17, 18, 21, 30) Інтегроване регулювання клімату (IHKR) (див. також запобіжники 9, 19, 27, 29, 46) Бортовий комп’ютер (див. також запобіжники 1. 17) Електронний контроль дросельної заслінки (EML) (див. також запобіжники 1, 17) |
| 21 | 7,5 | Освітлення номерного знака / багажника (див. також запобіжники 5, 15) Внутрішнє освітлення (див. також запобіжники 5, 17, 18, 30, 44) Освітлення бардачка / прикурювача (див. також запобіжники 5, 18, 26) Захист від крадіжки (Alpine) (див. також запобіжник 18) |
| 22 | 30 | Контроль тиску склоочисників лобового скла (ADV) (див. також запобіжники 15, 44) Оприскувач фар (Канада) (див. також запобіжники 3, 4, 5, 17, 24) |
| 23 | 15 | Впорскування пального / паливний насос (див. також запобіжник 17) |
| 24 | 10 | Система очищення фар (не США) Контроль склоочисника лобового скла (SWSI (див. також запобіжник 44) Центральна електроніка кузова (ZKE) (див. також запобіжники 3, 4, 5, 17, 30, 47) |
| 25 | 30 | Допоміжний вентилятор (див. також запобіжник 29) |
| 26 | 30 | Освітлення бардачка / прикурювача (див. також запобіжники 5, 18, 21) |
| 27 | 7,5 | Інтегроване регулювання клімату (IHKR) (див. також запобіжники 9, 19, 20, 29, 46) |
| 28 | 15 | E · вентилятор блоку (також запобіжник 17) Система зарядки (див. також запобіжник 17) Обігрів сидіння в фонтані Заднє скло з обігрівом Гідропідсилювач (Servotronic) |
| 29 | 7,5 | Інтегроване регулювання клімату (IHKR) (див. також запобіжники 9, 19, 20, 24, 27, 46) Допоміжний вентилятор (див. також запобіжник 25) Панель приладів / контрольний контроль (див. також запобіжники 1, 17, 20) |
| 30 | 7,5 | Обігрів замка дверей (див. також запобіжник 17) Централізоване замикання (див. також запобіжник 31, 47) Електричні вікна (див. також запобіжники 17, 31, 47) Сонячний дах (див. також запобіжники 17, 31, 47) Центральна електроніка кузова (ZKE) (див. також запобіжники 3, 4, 5, 17, 24, 47) Внутрішнє освітлення (див. також запобіжники 5, 17, 18, 20, 21) |
| 31 | 7,5 | Централізоване замикання (див. також запобіжники 30, 47) Електричні вікна (див. також запобіжники 17, 30, 47) Сонячний дах (див. також запобіжники 17, 30, 47) Мобільний телефон (див. також запобіжники 9, 18) |
| 32 | 7,5 | – |
| 34 | 20 | Електричне регулювання стовпа керма |
| 35 | 30 | Централізоване замикання |
| 37 | 20 | Контроль склоочисника / оприскувача заднього скла (Touring) |
| 40 | 15 | – |
| 41 | 30 | Радіо / CD-програвач (див. також запобіжник 18) Обігріті сидіння |
| 42 | 30 | Електрична розетка (див. також запобіжник 43) Розетка пам’яті (див. також запобіжники 12, 16, 18) |
| 43 | 30 | Електричні сидіння (див. також запобіжник 42) |
| 44 | 30 | Контроль склоочисника лобового скла (SWS) (див. також запобіжник 24) Контроль тиску склоочисників лобового скла (SWS) (див. також запобіжник 15, 22) |
| 46 | 30 | Інтегроване регулювання клімату (IHKR) (див. також запобіжники 9, 19, 20, 27, 29) |
| 47 | 30 | Центральна електроніка кузова (ZKE) (див. також запобіжники 3, 4, 5, 17,24,30) Електричний дах (див. також запобіжники 17, 30, 31) Електричні вікна (див. також запобіжники 17, 30,31) Централізоване замикання (див. також запобіжники 30, 31) |
| 48 | 15 | – |
| 49 | – | – |
