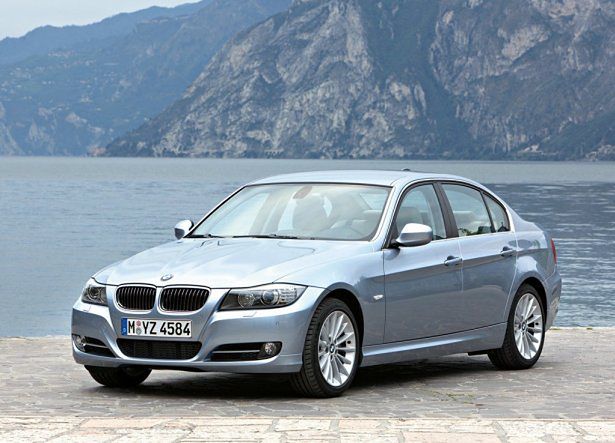

BMW 3 E90, E91, E92, E93 (2005-2013) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників BMW Серії 3 (E90, E91, E92, E93) 2005-2013, отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
BMW Серія 3 E90, E91, E92, E93 (2005-2013) опис схеми блоку запобіжників
Рік випуску: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013
Запобіжник прикурювача (розетка живлення) у BMW Серії 3 E90, E91, E92, E93 (2005-2010) – це запобіжник F30 у блоці запобіжників у бардачку.
За бардачком (до 03.2007)
| Nr | Ампераж [A] | Опис |
| F1 | – | – |
| F2 | 5 | Антена |
| F3 | 20 | Обігрів сидіння пасажира |
| F4 | 5 | Система доступу до автомобіля |
| F5 | 7,5 | Центр управління функціями даху |
| F6 | 15 | Модуль управління трансмісією |
| F7 | 20 | Модуль управління додатковим обігрівачем. |
| F8 | 5 | CD-чейнджер |
| F9 | 10 | Активний круїз-контроль |
| F10 | – | – |
| F11 | 10 | Радіо |
| F12 | 20 | Кабріолет, контроль з верхньої частини або з відкритим дахом;
Центр функцій даху (FZD). |
| F13 | 5 | Контролер iDrive |
| F14 | – | – |
| F15 | 5 | Датчик AUC |
| F 16 | 15 | Сигналізація |
| F17 | 5 | Витягуваний телефонний блок; Телефонний передавач. |
| F18 | 5 | CD-чейнджер |
| F19 | 7,5 | Модуль контролю доступу до комфорту; Модулі контролю зовнішніх ручок
передніх дверей; Датчик сирени та датчик нахилу. |
| F20 | 5 | DSC; Модуль управління блоком розподілу. |
| F21 | 7,5 | Набір перемикачів дверей водія; Зовнішні дзеркала. |
| F22 | 10 | Управління поздовжньою динамікою; Динамік для зняття причепа. |
| F23 | 10 | Цифровий тюнер; Супутникове радіо. |
| F24 | 5 | Контроль тиску в шинах (RDC) |
| F25 | 10 | Модулі контролю позиціонування передніх ременів безпеки. |
| F26 | 10 | Витягуваний телефонний блок; Телефонний передавач. |
| F27 | 5 | Набір перемикачів дверей водія; Телефонний передавач. |
| F28 | 5 | Центр управління функціями даху; Контроль паркування (PDC). |
| F29 | 5 | Датчик AUC; Модулі обігріву передніх сидінь. |
| F30 | 20 | Розетка 12 V; Передній прикурювач. |
| F31 | 20 | CCC/M-ASK; Радіо. |
| F32 | 30 | Модуль обігріву сидіння водія; Модуль сидіння водія. |
| F33 | 30 | Контроль переднього сидіння |
| F34 | 30 | Аудіо підсилювач |
| F35 | 30 | DSC |
| F36 | 30 | Модуль для ніг |
| F37 | 30 | Контроль сидіння водія |
| F38 | 30 | Модуль управління блоком розподілу |
| F39 | 30 | Щітки |
| F40 | 20 | Паливний насос (EKPS) |
| F41 | 30 | Модуль для ніг |
| F42 | 30 | Модуль причепа |
| F43 | 30 | Помпа для миття фар |
| F44 | 30 | Модуль причепа |
| F45 | 40 | Активна система кермування |
| F46 | 30 | Обігрівач заднього скла |
| F47 | 20 | Розетка причепа |
| F48 | 20 | Задня щітка та контроль миття. |
| F49 | 30 | Обігрів сидіння пасажира |
| F50 | 40 | Активна система кермування |
| F51 | 50 | Система доступу до автомобіля |
| F52 | 50 | Модуль для ніг |
| F53 | 50 | Модуль для ніг |
| F54 | 60 | B+ потенційний розподільник |
| F55 | – | – |
| F56 | 15 | Централізоване замикання |
| F57 | 15 | Централізоване замикання |
| F58 | 5 | Набір індикаторів; Розетка OBD II. |
| F59 | 5 | Набір перемикачів колонки керма. |
| F60 | 7,5 | Клімат-контроль та обігрів |
| F61 | 5 | Освітлення вантажного відсіку; Центральний інформаційний дисплей;
Освітлення бардачка; Освітлення багажника. |
| F61 | 30 | Контроль вікна |
| F63 | 30 | Контроль вікна |
| F64 | 30 | Контроль вікна |
| F65 | 40 | DSC |
| F66 | 50 | Обігрівач пального (Дизель) |
| F67 | 50 | Стадія виходу вентилятора |
| F68 | 50 | Реле вакуумного насоса |
| F69 | 50 | Вентилятор охолодження двигуна |
| F70 | 50 | Помпа впорскування вторинного повітря |
| F71 | 20 | Розетка причепа |
| F72 | – | – |
| F73 | – | – |
| F73 | – | – |
| F74 | – | – |
| F75 | – | – |
| F76 | – | – |
| F77 | 30 | Форсунки пального; Бобіни запалювання;
Конденсатор проти перешкод. |
| F78 | – | – |
| F79 | – | – |
| F80 | – | – |
| F81 | – | – |
| F82 | – | – |
| F83 | – | – |
| F84 | – | – |
| F85 | – | – |
| F86 | – | – |
| F87 | – | – |
| F88 | – | – |
| Реле | Опис | |
| I01068 | Реле, клема 30g | |
| I01069 | Реле, клема 15 (на платі PC) | |
| K2 | Реле сигналізації (на платі PC) | |
| K6 | Реле помпи для миття фар | |
| K13 | Реле обігрівача заднього скла | |
| K36 | Реле склоочисника 1 | |
| K37 | Реле склоочисника 2 | |
| K91 | Реле заднього склоочисника (Спортивний універсал). | |
| K6304 | Реле помпи впорскування вторинного повітря. | |
За бардачком (03.2007 – 09.2007)
| Nr | Ампераж [A] | Опис |
| F1 | 10 | Модуль контролю захисту від перекидання. |
| F2 | 5 | Набір індикаторів; Розетка OBD II. |
| F3 | 20 | Обігрів сидіння пасажира |
| F4 | 5 | Система доступу до автомобіля |
| F5 | – | – |
| F6 | 15 | Модуль управління трансмісією |
| F7 | 20 | Модуль управління додатковим обігрівачем |
| F8 | 20 | Аудіо підсилювач |
| F9 | 10 | Активний круїз-контроль |
| F10 | 15 | Модуль причепа |
| F11 | 10 | Радіо |
| F12 | 20 | Кабріолет, контроль з верхньої частини або з відкритим дахом;
Центр функцій даху (FZD). |
| F13 | 5 | Контролер iDrive; Контроль тиску в шинах (RDC). |
| F14 | – | – |
| F15 | 5 | Датчик AUC |
| F 16 | 15 | Сигналізація |
| F17 | 5 | Витягуваний телефонний блок; Телефонний передавач. |
| F18 | 5 | Заміна: Антена;
Освітлення важеля перемикання; Не підлягає заміні: Електрохроматичне дзеркало; Освітлення рамки перемикання. |
| F19 | 7,5 | Датчик сирени та датчик нахилу |
| F20 | 5 | DSC; Модуль управління блоком розподілу. |
| F21 | 7,5 | Набір перемикачів дверей водія; Зовнішні дзеркала. |
| F22 | 10 | Управління поздовжньою динамікою |
| F23 | 10 | Цифровий тюнер; Супутникове радіо. |
| F24 | 5 | Перетворювач постійного струму; Реле відключення вентилятора. |
| F25 | 10 | Модулі контролю позиціонування передніх ременів безпеки. |
| F26 | 10 | Витягуваний телефонний блок; Телефонний передавач. |
| F27 | 5 | Набір перемикачів дверей водія; Телефонний передавач. |
| F28 | 5 | Центр управління функціями даху; Контроль паркування (PDC). |
| F29 | 5 | Модулі обігріву передніх сидінь |
| F30 | 20 | Розетка 12 V; Передній прикурювач. |
| F31 | 20 | CCC/M-ASK |
| F32 | 30 | Модуль сидіння водія |
| F33 | 5 | Модуль контролю доступу до комфорту; Модулі контролю зовнішніх ручок
передніх дверей. |
| F34 | 5 | CD-чейнджер; Антена. |
| F35 | 30 | DSC |
| F36 | 30 | Модуль для ніг |
| F37 | 10 | Контроль переднього сидіння |
| F38 | 30 | Модуль управління блоком розподілу |
| F39 | 30 | Щітки |
| F40 | 7,5 | Центр управління функціями даху |
| F41 | 30 | Модуль для ніг |
| F42 | 40 | Модуль для ніг |
| F43 | – | – |
| F44 | 30 | Модуль причепа |
| F45 | 40 | Активна система кермування |
| F46 | 30 | Обігрівач заднього скла |
| F47 | 20 | Розетка причепа |
| F48 | 20 | Помпа для миття фар; Задня щітка та
контроль миття. |
| F49 | 30 | Модуль сидіння пасажира |
| F50 | 10 | Модуль управління двигуном (ECM) |
| F51 | 40 | Система доступу до автомобіля |
| F52 | 20 | Обігрів сидіння водія |
| F53 | 20 | Обігрів сидіння пасажира |
| F54 | 30 | Модуль причепа |
| F55 | – | – |
| F56 | 15 | Централізоване замикання |
| F57 | 15 | Централізоване замикання |
| F58 | 5 | Набір індикаторів; Розетка OBD II. |
| F59 | 5 | Набір перемикачів колонки керма |
| F60 | 5 | Центральний інформаційний дисплей |
| F61 | 10 | Освітлення вантажного відсіку; Центральний інформаційний дисплей;
Освітлення бардачка; Освітлення багажника. |
| F62 | 30 | Контроль вікна |
| F63 | 30 | Контроль вікна |
| F64 | 30 | Контроль вікна |
| F65 | 10 | Освітлення важеля перемикання; Управління поздовжньою динамікою. |
| F66 | 50 | Обігрівач пального (Дизель) |
| F67 | 40 | Стадія виходу вентилятора |
| F68 | 40 | Модуль для ніг |
| F69 | 50 | Вентилятор охолодження двигуна – 400 W |
| 60 | Вентилятор охолодження двигуна – 600 W | |
| F70 | 40 | Помпа впорскування вторинного повітря |
| F71 | 20 | Розетка причепа |
| F72 | – | – |
| F73 | – | – |
| F74 | 10 | Модуль управління двигуном (ECM); Клапан вихлопних газів;
Діагностичний модуль витоку з паливного бака; Датчик оксиду азоту. |
| F75 | 10 | Датчик EAC; Вентилятор E-box;
ECM; Реле помпи вторинного повітря. |
| F76 | 30 | Датчик колінчастого вала; Клапан вентиля паливного бака;
Датчик масової витрати повітря; Датчик стану олії; Змінні контролери впускного колектора; Клапан контролю обсягу. |
| F77 | 30 | Форсунки пального; Бобіни запалювання;
Конденсатор проти перешкод бобіни запалювання. |
| F78 | 30 | Датчики розподільного валу; Термостат охолоджуючої рідини;
Електричний насос охолоджуючої рідини; Модуль управління двигуном (ECM); Клапани VANOS. |
| F79 | 30 | Обігрів обігрівача масла;
Обігрів датчика кисню. |
| F80 | 40 | Без турбокомпресора: Електричний насос охолоджуючої рідини. |
| F81 | 30 | Модуль причепа |
| F82 | – | – |
| F83 | 40 | Модуль для ніг |
| F84 | 30 | Помпа для миття фар |
| F85 | – | – |
| F86 | – | – |
| F87 | – | – |
| F88 | 20 | Паливний насос (EKPS) |
