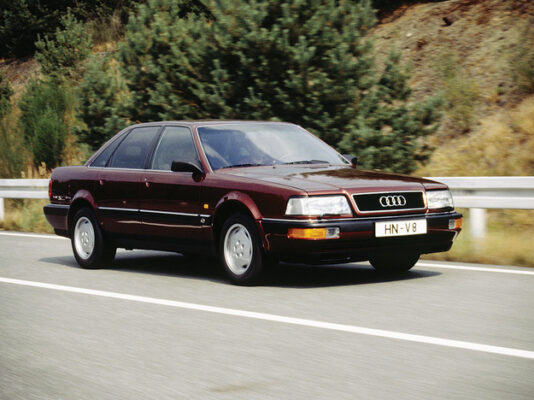

Audi V8 D11 (1988-1994) – коробка запобіжників

У цій статті ви знайдете схеми блоку запобіжників Audi V8 D11 (1988–1994), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).

Audi V8 D11 (1988-1994) – схема блоку запобіжників

Рік випуску: 1988, 1989, 1990, 1991, 1992, 1993, 1994.

Запобіжник прикурювача (розетка живлення) в Audi V8 D11 (1988-1994) – це запобіжник 4 у блоці запобіжників в салоні.

Блок запобіжників салону

Nr	[A]	Опис
1	15	Передні протитуманні фари, задні протитуманні фари
2	15	’88 -’90:  Аварійні вогні
	10	’91 -’94: Аварійні вогні
3	25	’88 -’90: вимикач світла  гальм, клаксон
	20	’91 -’94: вимикач світла  гальм, клаксон , допоміжний вентилятор радіатора (2. / 3. швидкість) (’93 -’94)
4	15	Внутрішнє освітлення, прикурювач, освітлення багажника, бортовий комп’ютер, система клімат-контролю, радіо / динаміки, допоміжний вентилятор радіатора (1. швидкість), освітлення косметичного дзеркала, годинник, розетка
5	10	Нагрівальний елемент датчика кисню
	30	Охолоджуючий вентилятор (максимальна швидкість)
6	5	Бокове освітлення та габаритні вогні праворуч, денні вогні (Канада), задні вогні праворуч (’93 -’94)
7	5	Бокове освітлення та габаритні вогні ліворуч, задні вогні ліворуч (’93 -’94)
8	10	Передні дальні фари, індикатор дальнього світла
9	10	Ліві ближні фари
10	10	Праві ближні фари
11	10	Ліві ближні фари
12	15	Омивач фар, допоміжний омивач, блок управління задніми фарами, вогні заднього ходу, блок управління ABS, автоматичне блокування трансмісії, телефон для автомобіля (’93 -’94), блокування диференціала, круїз-контроль
13	15	Паливний насос
14	5	Освітлення номерного знака, освітлення центральної консолі, освітлення відділення для речей, освітлення моторного відсіку, приладова панель (’93 -’94)
15	25	’88 -’90:  двірники / омивач, поворотники , обігрівачі сопел омивача, кондиціонер
	15	’91 -’94:  двірники / омивач, поворотники , обігрівачі сопел омивача
16	30	’88 -’90: Осушувач  заднього скла, обігрівач дзеркала
	20	’91 -’94: Осушувач  заднього скла, обігрівач дзеркала
17	30	’88 -’90:  Кондиціонер, обігрівач вентилятор
	20	’91 -’94:  Кондиціонер, обігрівач вентилятор
18	25	’88 -’90:  Електричні сидіння з пам’яттю
	5	’91 -’94:  Пам’ять електричних сидінь, зовнішнє дзеркало, центральний замок (’93 -’94)
19	10	Центральний замок, обігрівач дверей, система сигналізації
	30	Центральний замок, обігрівач дверей
	15	’91 -’94:  Центральний замок, обігрівач дверей
20	25	’88 -’90:  Обігрів сидінь
	30	’88 -’90:  Охолоджуючий вентилятор (низька швидкість), реле охолоджуючого вентилятора
	30	’91 -’94:  Обігрів сидінь
21	20	’88 -’90:  Електричні вікна
	25	’91 -’94:  електричні вікна, задній прикурювач
22	–	–
23	10	Інжектори, датчик витрати повітря з підігрівом
24	15	Клапан паливного бака з активованим вугіллям, стабілізація холостого ходу
25	30	Електричні сидіння з пам’яттю
26	5	Круїз-контроль
27	5	Система управління двигуном Motronic
28	5	’88 -’90:  Приладова панель
	15	’91 -’94: Приладова панель
29	10	Автоматична трансмісія
30	5	Приладова панель, бортовий комп’ютер та перемикач управління функціями, система самоперевірки
31	–	–
Реле
R1	Клаксон
R2	Протитуманні фари
R3	Автоматична трансмісія
R4	–
R5	Омивач / двірник з інтервалом
R6	–
R7	Паливний насос
R8	–
R9	Зниження навантаження
R10	–
R11	–
R13	Вентилятор радіатора (3. рівень)
Вимикач кола
R12	Електричне вікно, електричні сидіння

Поле реле салону № 1

Nr	Реле
R1	Кондиціонер
R2	Каталізатор
R3	Охолоджуючий вентилятор радіатора (низька швидкість)
R4	Передні фари
R5	Електричне вікно / люк
R6	–
R7	–
R8	Вентилятор радіатора
R9	З’єднання ABS

Поле реле салону № 2

Nr	Реле
R1	–
R2	Динамік
R3	Сигналізація
R4	Обігрів сидіння водія
R5	Обігрів сидіння пасажира
R6	Блокування трансмісії
R7	Запасне світло
R8	Допоміжний насос омивача
R9	Обігрів заднього сидіння ліворуч
R10	Обігрів заднього сидіння праворуч
