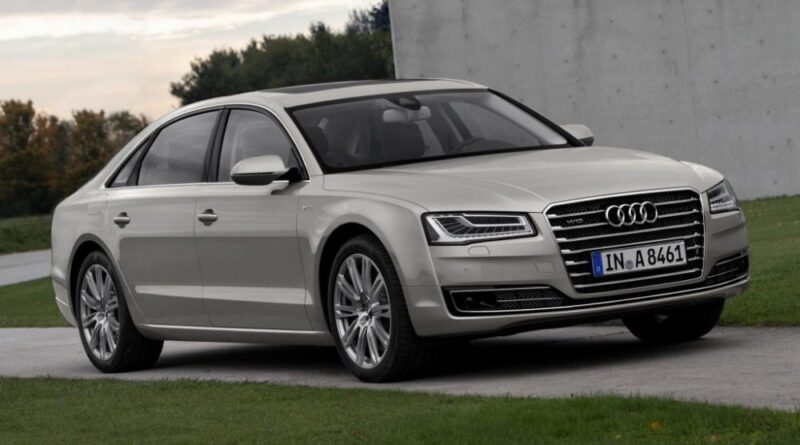

Audi A8 D4 (2009-2017) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Audi A8 D4 (2009–2017), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Audi A8 D4 (2009-2017) – схема панелі запобіжників
Рік випуску: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Запобіжник прикурювача (розетка живлення) в Audi A8 D4 (2009-2017) – це запобіжник (?) в панелі запобіжників
Призначення запобіжників у приладовій панелі з боку водія
| Панель запобіжників (B) (коричнева) | ||
| Nr | Ампераж [A] |
Опис |
| 1 | 5 | Вимикач головних фар |
| 2 | 5 | Котушка аварійного запуску
(ідентифікація ключа). |
| 3 | 7.5 | Модуль управління задніми дверима
(з боку водія). |
| 5 | 15 | Сигнал |
| 6 | 7.5 | Внутрішнє освітлення (стеля) |
| 8 | 10/5 | Ручка стовпа керма;
Багатофункціональне кермо; Обігрів керма. |
| 10 | 5 | Регулювання стовпа керма |
| 11 | 7.5 | Модуль управління дверима водія |
| 12 | 10 | Діагностичний роз’єм;
Датчик світла/дощу. |
| 14 | 25 | Регулювання стовпа керма |
| 15 | 20 | Гідропідсилювач керма;
Компресор кондиціонера. |
| 16 | 15 | Посилювач гальм |
| Панель запобіжників (C) (чорна) | ||
| 1 | 30 | Обігрів передніх сидінь |
| 2 | 30 | Передній склоочисник |
| 3 | 30 | Переднє зовнішнє освітлення |
| 4 | 20 | Скляний дах |
| 5 | 30 | Живлення вікна водія |
| 6 | 15 | Сидіння водія (пневматичне) |
| 7 | 20 | Панорамний дах |
| 8 | 35 | Динамічний контроль |
| 9 | 30 | Переднє зовнішнє освітлення |
| 10 | 35 | Система переднього вікна,
форсунка фар. |
| 11 | 30 | Електричне вікно заднього пасажира
(з боку водія). |
| 12 | 40 | Панорамний дах |
Призначення запобіжників у приладовій панелі з боку переднього пасажира
| Nr | Ампераж [A] |
Опис |
| 1 | 5 | Система сигналізації |
| 2 | 15 | Модуль управління трансмісією |
| 3 | 40 | Вентилятор переднього кондиціонера |
| 4 | 35 | Живлення двигуна |
| 5 | ||
| 6 | 5 | Модуль управління двигуном |
| 7 | 7.5 | Модуль управління дверима для пасажирів. |
| 8 | 30 | Переднє вікно пасажира |
| 9 | 10 | Модуль управління ESC |
| 10 | 25 | Модуль управління ESC |
| 11 | 30 | Електричне вікно правого заднього пасажира |
| 12 | 15 | Обшивка переднього пасажирського сидіння (пневматична) |
Призначення запобіжників у багажнику
| Панель запобіжників (A) (чорна) | ||
| Nr | Ампераж [A] |
Опис |
| 1 | 5 | Реєстратор даних;
Діагностичний роз’єм; BCM-1; Система адаптивного освітлення. |
| 2 | 5 | Шлюз мережі |
| 3 | 5 | Адаптивна пневматична підвіска |
| 4 | 5 | Система паркування |
| 5 | 5 | Ручка стовпа керма |
| 6 | 5 | Датчик системи контролю підвіски |
| 7 | 5 | Протягувальні пристрої ременів безпеки;
Модуль управління подушками безпеки. |
| 8 | 5 | Обігрівачі форсунок рідини для миття скла;
HomeLink (відкривач гаража); Модуль управління системою нічного бачення; Спортивний диференціал; Іонізатор. |
| 9 | 5 | Модуль електромеханічного
гальма стоянки. |
| 10 | 5 | Обігрів задніх сидінь;
Радіатор; Дзеркало заднього виду. |
| 11 | 5 | Динамічний контроль |
| 12 | 5 | Ручка перемикання передач;
BCM-2. |
| 13 | 5 | Асистент Audi з боку |
| 14 | 5 | Модуль управління двигуном |
| 15 | 40 | Запуск |
| 16 | 10/5 | Лівий фар/система контролю
дальності фар. |
| Панель запобіжників (B) (червона) | ||
| 1 | 25 | Протягувальний пристрій лівого ременя безпеки |
| 2 | 25 | Протягувальний пристрій правого ременя безпеки |
| 3 | 5 | Діагностика запуску |
| 4 | 7.5 | Перетворювач DC/DC |
| 5 | 7.5 | Адаптивний круїз-контроль |
| 6 | 10 | Правий головний фар
(адаптивний головний фар). |
| 7 | 5 | Модуль управління ESC |
| 8 | 5 | Акустичний привід;
Модуль управління AEM. |
| 9 | 10 | Адаптивний круїз-контроль |
| 10 | 5 | Модуль управління трансмісією |
| 11 | 5 | Датчики системи кондиціонування повітря |
|
Панель запобіжників (C) (коричнева)
|
||
| 1 | 5 | Електромеханічне гальмо стоянки |
| 2 | 5 | Датчик системи контролю підвіски |
| 3 | 7.5 | Модуль управління правими задніми дверима |
| 4 | 5 | Модульований інтелектуальний бак |
| 5 | 15 | Контроль системи кондиціонування повітря спереду |
| 6 | 10 | Контроль системи кондиціонування повітря ззаду |
| 7 | 5 | Шлюз мережі |
| 8 | 15 | Радіатор |
| 9 | 5 | Інтерфейс для спеціальних функцій |
| 10 | 5 | Адаптер для мобільного телефону;
Bluetooth-навушники. |
| 11 | 15 | Модуль управління AEM |
| 12 | 10 | Ручка перемикання передач |
| 13 | 10 | Освітлення навколишнього середовища |
| 14 | 20 | Зовнішнє освітлення ззаду |
| 15 | 25 | Паливний насос |
| 16 | 30 | Електромеханічне гальмо стоянки |
|
Панель запобіжників (D) (чорна)
|
||
| 3 | 20 | Задні розетки |
| 5 | 15 | Адаптивна пневматична підвіска |
| 6 | 25 | Розетка 115 В |
| 7 | 30 | Електромеханічне гальмо стоянки |
| 8 | 25 | Обігрів задніх сидінь |
| 9 | 20 | Зовнішнє освітлення ззаду |
| 10 | 20 | Вентилятор кондиціонера ззаду |
| 11 | 20 | Задній сонцезахисний козирок;
Система підтримки закриття; Закриття багажника; Кришка паливного бака |
| 12 | 30 | Модуль управління кришкою багажника |
| Панель запобіжників (E) (червона) | ||
| 1 | 5 | Кнопки регулювання заднього сидіння |
| 3 | 7.5 | Ліве заднє сидіння (пневматичне) |
| 5 | 20 | Модуль управління причепом |
| 6 | 30 | Ліве заднє сидіння |
| 7 | 30 | Праве заднє сидіння |
| 8 | 20 | Модуль управління причепом |
| 9 | 15 | Модуль управління причепом |
| 10 | 7.5 | Праве заднє сидіння (пневматичне) |
|
Панель запобіжників (F) (коричнева)
|
||
| 1 | 30 | Радіоприймач/підсилювач звуку |
| 2 | 30 | Підсилювач звуку |
| 3 | 10 | Розваги для задніх сидінь;
Радіоприймач/підсилювач звуку. |
| 5 | 5 | Автоматичне затемнення внутрішнього дзеркала |
| 6 | 5 | DVD-програвач |
| 7 | 5 | ТВ-тюнер |
| 8 | 7.5 | Блок MMI/диск |
| 9 | 5 | Приладова панель;
Аналоговий годинник. |
| 10 | 5 | Дисплей MMI |
| 11 | 7.5 | Радіоприймач |
| 12 | 5 | Задня камера
(допомога при паркуванні), вид зверху. |
