Audi A6 C6 (2004-2011) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Audi A6 C6 (2004–2011), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Audi A6 C6 (2004-2011) – схема запобіжника
Рік виробництва: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

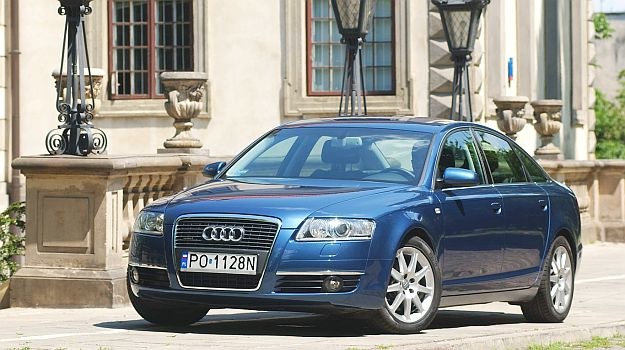

Audi A6 C6 – це третє покоління цієї моделі. Автомобіль був спроектований італійцем Вальтером де’Сілва. A6 C6 схожий за дизайном на свого попередника, але трохи довший. Найбільш характерною рисою цієї моделі є новий вигляд решітки.
Запобіжник прикурювача (розетка живлення) в Audi A6 C6 (2004-2011) – це запобіжник 2 у блоці запобіжників (бік пасажира приладової панелі).
Audi A6 C6 (2004-2011) має 3 місця для запобіжників. Два в приладовій панелі, з боку пасажира та водія, і одне в багажнику.
Блок запобіжників з боку водія приладової панелі – запобіжники audi a6 c6
Щоб отримати доступ до блоку запобіжників, розташованого з боку водія приладової панелі, відкрийте двері водія та зніміть пластикову кліпсу (A) з елемента фіксації на передній кришці.
На кришці зліва від приладової панелі знаходиться пластиковий кліп (A), який можна використовувати для витягування запобіжників. Ручка (B) служить для аварійної роботи електричного даху. На обох кришках приладової панелі також є етикетка з діаграмою запобіжників (C) для відповідного блоку запобіжників.
Audi A6 C6 – Схема блоку запобіжників – з боку водія приладової панелі
| Nr | Опис | Ампер [A] |
| 1 | Не використовується | – |
| 2 | Не використовується | – |
| 3 | Управління двигуном | 5 |
| 4 | Датчик рівня масла;
Освітлення номерного знака. |
5 |
| 5 | Кліматизація;
Система моніторингу тиску в шинах. |
5 |
| 6 | Електронна програма стабілізації (ESP);
Датчик зчеплення. |
5 |
| 7 | Діагностичний роз’єм | 5 |
| 8 | Блок управління Homelink | 5 |
| 9 | Внутрішнє дзеркало заднього виду
з функцією автоматичного затемнення. |
5 |
| 10 | Адаптивний круїз-контроль | 5 |
| 11 | Не використовується | – |
| 12 | Діагностичний роз’єм | 10 |
| 13 | Перемикач колонки керма | 10 |
| 14 | Перемикач стоп-сигналів;
2009-2011: Не використовується |
– |
| 15 | Набір індикаторів;
Модуль контролю Gateway. |
10 |
| 16 | Телефон, мобільний | 5 |
| 17 | Електронна програма стабілізації (ESP) | 10 |
| 18 | Електроніка фари (лівої) | 5 |
| 19 | Датчик дощу | 5 |
| 20 | Обігрівачі форсунок | 5 |
| 21 | Регулювання сидіння (водія) | 10 |
| 22 | Дисплей MMI | 5 |
| 23 | Електромеханічний ручник | 5 |
| 24 | Не використовується | – |
| 25 | Не використовується | – |
| 26 | Не використовується | – |
| 27 | Не використовується | – |
| 28 | Не використовується | – |
| 29 | Не використовується | – |
| 30 | Не використовується | – |
| 31 | Перемикач заднього ходу;
Коробка передач; Елементи двигуна. |
15 |
| 32 | Інтелектуальний контролер модуля потужності;
Освітлення простору для ніг; Передні фари; Клаксон; Система склоочисників; Кермо з електричним регулюванням. |
30 |
| 33 | Інтелектуальний контролер модуля потужності
(ліві фари). |
25 |
| 34 | Інтелектуальний контролер модуля потужності
(праві фари). |
25 |
| 35 | Не використовується | – |
| 36 | Омивач фар | 30 |
| 37 | Електронна система стабілізації (ESP) | 25 |
| 38 | Система склоочисників | 30 |
| 39 | Модуль контролю дверей зліва | 15 |
| 40 | Клаксон | 25 |
| 41 | Вентилятор обігрівача | 40 |
| 42 | Електронний блок
запалювання модуля контролю; Кермо з електричним регулюванням. |
30 |
| 43 | Склоочисник заднього вікна (Avant) | 15 |
| 44 | Відкриття електричних вікон
(ліва сторона) |
35 |
Блок реле – audi a6 c6 схема запобіжників
Розташований під приладовою панеллю, зліва від керма.
Призначення
| A | Запобіжник блоку управління ABS 1 -S123- (40A) |
| b | Резервний |
| C | Резервний |
| D | Резервний |
| 1 | Реле потужності (термінал 15) -J329- |
| 2 | Реле омивача фар -J39- |
| 3 | Резервний |
| 4 | Реле запуску -J53- |
| 5 | Реле потужності (термінал 75x) -J694- (до 04.2005) |
| 6 | Реле запуску 2 -J695- |
| 7 | Реле сигналу -J4- |
| 7 | Реле напруги живлення (термінал 75x) -J694- (з 05.2005) |
| 8 | Резервний |
| 9 | Резервний |
Блок запобіжників з боку пасажира приладової панелі
Щоб отримати доступ до блоку запобіжників, розташованого з боку пасажира приладової панелі, необхідно відкрити двері пасажира та зняти бічну кришку приладової панелі.
Audi A6 C6 – Схема блоку запобіжників – з боку пасажира приладової панелі
Audi A6 C6 – Схема блоку запобіжників – з боку пасажира приладової панелі
| Nr | Опис | Ампер [A] |
| Підтримка запобіжника (чорний) [A] | ||
| 1 | Модуль контролю кнопки комфорту | 15 |
| 2 | Прикурювач | 20 |
| 3 | Система моніторингу тиску в шинах | 5 |
| 4 | Передня електрична розетка | |
(центральна консоль).205Модуль інтелектуального живлення пасажира
(блокування відсіку для речей).156Модуль контролю дверей з правого боку157Сонячний люк208Контроль кліматизації109Передні сидіння з підігрівом3010MMI;
Посилювач антени;
2009-2011:
MMI.10/7,511Регулювання сидіння (пасажира)1012Комунікація5Підтримка запобіжника (коричневий) [B]1Електричний паливний насос20/302Адаптивна пневматична підвіска153Асистент смуги104Асистент зміни смуги Audi55Адаптивна пневматична підвіска56Перемикач автоматичної коробки передач –
зчеплення коробки передач.57Система паркування58Двері модуля контролю59Автоматичне регулювання потужності фар
додаткові фари);
електроніка фар (правої сторони).510Подушка безпеки511Задні сидіння з підігрівом512Телефон5
Блок запобіжників у багажнику з правого боку
Щоб отримати доступ до блоку запобіжників, розташованого в багажнику, необхідно зняти праву бічну кришку багажника та відкрити кришку запобіжника.
Audi A6 C6 – Схема блоку запобіжників – Простір багажника справа
Audi A6 C6 – Схема блоку запобіжників – Простір багажника справа
| Nr | Опис | Ампер [A] |
| Підтримка запобіжника (чорний) [A] | ||
| 1 | Цифрова обробка сигналу (DSP); | |
Посилювач BOSE.302Комунікація,
Посилювач антени53Електромеханічний ручник
(ліворуч).304Електромеханічний ручник
(праворуч).305Розетка живлення в багажнику206Управління енергією акумулятора57Модуль інтелектуальної потужності ззаду
(ліві фари).208Модуль інтелектуальної потужності
(комфорт).59Модуль інтелектуальної потужності ззаду
(праві фари).3010Механізм відкриття вікна
(праворуч).3511Система паркування512Прикурювач заднього20Підтримка запобіжника (коричневий) [B]1Дзеркало заднього виду52Електрична кришка заднього (Avant)303Електрична кришка заднього (Avant)304Електрична кришка заднього (Avant)205Комунікація;
Посилювач антени.56Не використовується-7MMI58Допоміжний обігрівач209Цифровий тюнер510Блок управління буксирувальним гаком-11Тяга – гак (ліва лампа)-12Тяга – гак (права лампа)-
Інструкції, що містяться в цьому посібнику, працюватимуть у наступних роках моделі:
2004, 2005, 2006, 2007, 2008, 2009, 2010 та 2011 – Audi A6 C6 Бензин (2.0 TFSI, 2.4 Quattro, 2.4 V6, 2.8 FSI, 3.3 Quattro, 3.2 V6, 4.2 V8, 4.2 V8 Quattro та S6) та Дизель (2.0 та 2.7 TDI, 2.7 V6 та 3.0 V6).
