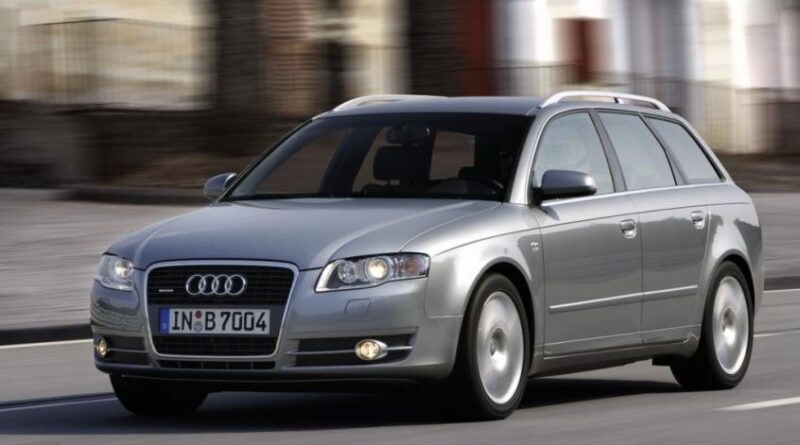

Audi A4 B7 (2004-2009) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Audi A4 B7 (2004–2009), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся призначення кожного запобіжника (схема запобіжників).
Audi A4 B7 (8E, 8H) (2004-2008) – схема запобіжників
Рік випуску: 2004, 2005, 2006, 2007, 2008, 2009.
Запобіжник прикурювача (розетка живлення) в Audi A4 B7 (2004-2009) – це запобіжник 33 у блоці запобіжників у зоні пасажира.
Блок запобіжників у зоні пасажира
Розташування блоку запобіжників: опис запобіжників Audi A4 B7.
Запобіжники Audi A4 B7 розташовані в блоці зліва від приладової панелі:

Щоб отримати доступ, потрібно відкрити ліві бокові двері та зняти бокову панель приладової панелі, натиснувши на неї.
Схема блоку запобіжників

| Nr | Ампери [A] | Опис |
|---|---|---|
| 1 | 10 A | Клімат-контроль;
Кліматронік. |
| 2 | 5A | Лампи для ніг |
| 3 | 5A | Обігрівачі сопел склоочисника |
| 4 | 5A | Блок управління вентилятором охолодження |
| 5 | 10 A | Задній жалюзі;
Багатофункціональний вимикач; Датчик рівня олії; Датчик температури олії; Навігаційна система; Контроль паркувальної допомоги. |
| 6 | 5A | Датчик якості повітря;
Кліматронік; Обігрівачі передніх сидінь; Датчик високого тиску кондиціонера; Кнопка TCS/ESP, |
| 7 | 10 A | Вимикач контролю тяги;
Вимикач зчеплення; Контроль ABS; Вимикач педалі гальма. |
| 8 | 5A | Телефон;
Телефонний підсилювач. |
| 9 | 15A | Реле гальмівного підсилювача |
| 10 | 5A | Контроль кута фар |
| 11 | 5A | Блок управління подушками безпеки;
Індикатор попередження подушки безпеки. |
| 12 | 10 A | Діагностичний роз’єм |
| 13 | 10 A | Блок управління, електроніка колонки керма |
| 14 | 10 A | Вимикач стоп-сигналу |
| 15 | 10 A | Блок управління з дисплеєм на приладовій панелі;
Навігаційна система; CD-програвач. |
| 16 | 5A | Відкривач гаража |
| 17 | 10 A | Датчик дощу;
Система денного водіння; Контроль паркувальної допомоги. |
| 18 | 5A | |
| 19 | 15A | Протитуманні фари |
| 20 | Не використовується | |
| 21 | Не використовується | |
| 22 | 15A | Контроль лівої передньої двері;
Контроль правої передньої двері. |
| 23 | 15A | Контроль лівої задньої двері;
Контроль правої задньої двері. |
| 24 | 20A | Електрика системи комфорту |
| 25 | 30A | Вентилятор;
Кондиціонер. |
| 26 | 30A | Обігріте заднє скло |
| 27 | 30A | Блок управління виявлення причепа |
| 28 | 20A | Паливний насос |
| 29 | Не використовується | |
| 30 | 20A | Контроль розсувного даху |
| 31 | 15A | Вимикач задніх габаритів;
Датчик маси повітря; Контроль автоматичної трансмісії; Датчик світла; Реле стартерного двигуна; Електромагніт блокування ручки перемикача; Діагностичний роз’єм; Автоматичне дзеркало заднього виду з антибліковим покриттям. |
| 32 | Не використовується | |
| 33 | 15A | Прикурювач |
| 34 | 30A | Розетка 12V |
| 35 | 30A | Розетка для аксесуарів |
| 36 | 30A | Блок управління живленням;
Двигун заднього склоочисника. |
| 37 | 30A | Контроль живлення;
Помпа для миття фар. |
| 38 | 15A | Сигнал тривоги;
Електрика системи комфорту; Моніторинг внутрішнього простору |
| 39 | 20A | Підсилювач звуку радіо |
| 40 | 25A | Сигнал |
| 41 | Додатковий блок управління обігрівачем;
Приймач дистанційного керування. |
|
| 42 | 30A | Блок управління ABS |
| 43 | 15A | Датчик витрати повітря;
Управління двигуном; EGR; Головне реле; Блок управління двигуном; Реле блоку управління двигуном. |
| 44 | 30A | Блок управління кліматом |
Блок запобіжників і реле №1.
Схема блоку запобіжників.

легенда.
| Nr | Ампери [A] | Опис |
|---|---|---|
| A | Не використовується | |
| b | 40A | Додатковий обігрівач |
| C | 60A | Додатковий обігрівач |
| R1 | Спеціальні автомобілі | |
| R2 | Реле обігрівача низької потужності | |
| R3 | Реле обігрівача високої ефективності |
Блок запобіжників і реле №2 у зоні пасажира
Схема блоку запобіжників

| Nr | Ампери [A] | Опис |
|---|---|---|
| A | 10 A | Задній жалюзі |
| B1 | 10 A | Розетка 12V |
| B2 | 10 A | Задній жалюзі |
| C | не використовується | |
| D | 30A | Регулятор вікна |
| E1 | 30A | Регулювання сидіння водія |
| E2 | 10 A | Регулювання сидіння водія |
| F | 30A | Регулятор вікна |
| g | 30A | Модуль буксирування причепа |
| R1 | Реле паливного насоса;
Додаткове реле паливного насоса. |
|
| R2 | Блок управління Servotronic | |
| R3 | Реле стартерного двигуна | |
| R4 | Реле стартерного двигуна;
Реле гальмівного підсилювача. |
|
| R5 | Реле обігріву заднього скла | |
| R6 | X реле скидання контакту | |
| R7 | Не використовується | |
| R8 | Реле сигналу | |
| R9 | Не використовується |
Блок запобіжників і реле №3 у зоні пасажира
Схема блоку запобіжників

| Nr | Ампери [A] | Опис |
|---|---|---|
| A | Не використовується | |
| B | 10 A | Система відлякування шкідників |
| C | Не використовується | |
| D | Не використовується | |
| E | 40A | Спеціальні автомобілі |
| F1 | 10 A | Спеціальні автомобілі |
| F2 | 40A | Вентилятор охолодження (також 60A) |
| G | 30A | Вентилятор охолодження (також використовується 40A і 60A) |
| H | 40A | Блок управління ABS |
| R1 | Не використовується | |
| R2 | Не використовується | |
| R3 | Спеціальні автомобілі | |
| R4A | Спеціальні автомобілі | |
| R4B | Таксопакет |
Блок реле в зоні пасажира
Схема блоку реле

| Nr | Ампери [A] | Опис |
|---|---|---|
| A | Не використовується | |
| B | Не використовується | |
| B1 | Не використовується | |
| B2 | Не використовується | |
| R1 | Система тривоги;
Далекі фари; Реле дальніх фар. |
|
| R2 | Спеціальні автомобілі;
Таксопакет. |
|
| R3 | Блок управління системи тривоги або реле сирени |
|
| R4 | Блок управління системи тривоги або реле сирени |
|
| R5 | Реле тривоги;
Права стрілка |
|
| R6 | Реле тривоги Ліва стрілка або Не використовується |
Блок запобіжників №2 у зоні пасажира
Схема блоку запобіжників

| Nr | Ампери [A] | Опис |
|---|---|---|
| 1 | 10 A | Спеціальні автомобілі або таксопакет |
| 2 | 25A | Спеціальні автомобілі або система тривоги |
| 3 | 10 A | Спеціальні автомобілі або таксопакет |
| 4 | Спеціальні автомобілі | |
| 5 | Спеціальні автомобілі | |
| 6 | Спеціальні автомобілі | |
| 7 | Спеціальні автомобілі | |
| 8 | Спеціальні автомобілі | |
| 9 | 5A | Спеціальні автомобілі або радіо |
| 10 | 10 A | Спеціальні автомобілі або розетка 12V |
Блок запобіжників у моторному відсіку Audi A4 (B7)
Схема блоку запобіжників

| Nr | Ампери [A] | Опис |
|---|---|---|
| A | 15A | Електроніка двигуна |
| B1 | Не використовується | |
| B2 | 40A | Помпа вторинного впорскування повітря |
| C | Не використовується | |
| D | 20A | Блок управління двигуном |
| E | 15A | Інжектори |
| F | Не використовується | |
| G | 15A | Електроніка двигуна |
| R1a | Не використовується | |
| R1b | Не використовується | |
| R2 | Головне реле | |
| R3 | Реле помпи вторинного повітря | |
| R4 | Не використовується |
Це стосується моделей двигуна:
2004, 2005, 2006, 2007 та 2008 Audi A4 B7 Бензин (1.6, 1.8T, 2.0, 3.2) та Дизель (1.9 TDI, 2.5 TDI, 2.7 TDI та 3.0 TDI), S4, RS4.
