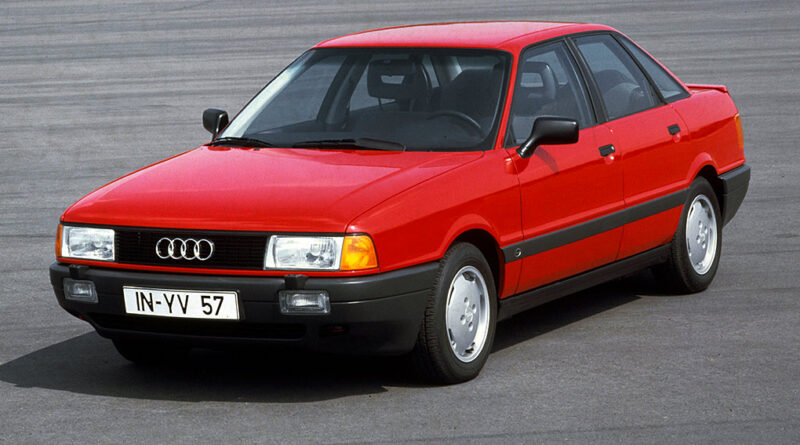

Audi 80 B3 (1986-1991) – коробка запобіжників
У цій статті ви знайдете схеми блоку запобіжників Audi 80 B3 (1986–1991), отримаєте інформацію про розташування панелей запобіжників всередині автомобіля та дізнаєтеся про призначення кожного запобіжника (схема запобіжників).
Audi 80 B3 (1986-1991) – схема запобіжників
Рік випуску: 1986, 1987, 1988, 1989, 1990, 1991.
Запобіжник прикурювача (розетка живлення) в Audi 80 B3 (1986-1991) – це запобіжник 4 у блоці запобіжників
| № |
Опис |
Ампераж [A] |
| 1 |
Протитуманні фари, задні протитуманні вогні
|
15 |
| 2 |
Аварійні фари
|
15 |
| 3 |
Сигнал;
Гальмівні вогні.
|
25 |
| 4 |
Світло для читання;
Багажник;
Прикурювач;
Внутрішнє освітлення;
Дзеркало для макіяжу;
Бортовий комп’ютер;
Радіо;
Годинник;
Автоматичний кондиціонер;
Сигналізація.
|
15 |
| 5 |
Вентилятор охолодження радіатора
|
30 |
| 6 |
Бокові покажчики, вогні для паркування, праворуч
|
5 |
| 7 |
Бокові покажчики, вогні для паркування, ліворуч
|
5 |
| 8 |
Головна фара, права, дальнє світло
|
10 |
| 9 |
Головна фара, ліва, дальнє світло
|
10 |
| 10 |
Ближнє світло, праворуч
|
10 |
| 11 |
Ближнє світло, ліворуч
|
10 |
| 12 |
Набір покажчиків;
Задні габаритні вогні;
Авто-Check;
Круїз-контроль;
ABS;
Бортовий комп’ютер;
Блокування диференціала;
Електронний термостат;
Блок управління клапаном регулювання;
Блок управління роботою вентилятору охолодження радіатора.
|
15 |
| 13 |
Паливний насос;
Регулятор обігріву.
|
15 |
| 14 |
Ящик;
Відсік двигуна;
Лампи номерного знака.
|
5 |
| 15 |
Склоочисники лобового скла;
Термостат;
Вентилятор охолодження радіатора;
Покажчики;
Датчик тиску системи кондиціонування.
|
25 |
| 16 |
Елемент обігріву заднього скла;
Елемент обігріву зовнішнього дзеркала.
|
30 |
| 17 |
Вентилятор свіжого повітря;
Кондиціонування.
|
30 |
| 18 |
Електричні дзеркала;
Склоочисник заднього скла (Купе). |
5 |
| 19 |
Централізоване замикання, система обігріву замка
|
10 |
| 20 |
Вентилятор охолодження радіатора (етап 1);
Охолодження радіатора після роботи.
|
30 |
| 21 |
Діагностика
|
10 |
| 21 |
Прикурювач задній
|
25 |
| 22 |
Не використовується
|
– |
| 23 |
Електричні сидіння з пам’яттю;
Електричне сидіння.
|
30 |
| 24 |
Контроль двигуна I
|
10 |
| 25 |
Обігрівані сидіння
|
30 |
| 26 |
Денні вогні (Канада)
|
5 |
| 27 | Контроль двигуна I (з вересня 1987) | 10 |
| 28 |
Контроль двигуна II
|
15 |
| 29 |
Запасні запобіжники
|
15 |
| Реле | ||
| I |
Протитуманні фари, J5
|
|
| II | до 1990:
Охолодження радіатора (етап 2), J101; з 1990: Не використовується. |
|
| III |
Блок управління системою охолодження вентилятору радіатора, J138
|
|
| IV | до 1990:
Не використовується; з 1990: Лавалампи, J39. |
|
| V |
Реле зменшення навантаження, J18
|
|
| VI | до 1990:
Вентилятор свіжого повітря A / C, J11; з 1990: Реле високої швидкості вентилятору радіатора, J101. |
|
| VII |
Сигнал, J4
|
|
| VIII | Міст між контактами 36 і 38 для ручних трансмісій;
Автоматична трансмісія, J60. |
|
| IX |
Інтервальний розпилювач і склоочисник, J31
|
|
| X |
Паливний насос, J17
|
|
| XI |
Вентилятор охолодження радіатора (етап 1), J26
|
|
Допоміжна панель реле
| № | Опис |
| 1 |
Система ABS, J156
|
| 2 |
Ремінь безпеки;
Радіо;
Сигналізація паркування, J152.
|
| 3 |
Контролер внутрішнього світла, J140
|
| 4 |
Блок управління кондиціонером, J153
|
| 5 |
Не використовується
|
| 6 | Динамічне попередження про тиск олії (без Auto-Check), J114;
Контролер лампи, передній (з функцією Auto-Check), J123; |
| 7 |
Не використовується
|
| 8 |
Не використовується
|
| 9 |
Не використовується
|
| 10 |
Не використовується
|
| 11 |
Не використовується
|
| 12 |
Автоматичний вимикач
(електричні сидіння з пам’яттю,
електричні вікна,
люк), S43
|
| 13 |
Контролер обігріву сидіння, пасажир. J132
|
| 14 |
Контролер обігріву сидіння, контролер, J131
|
| 15 | Реле люка, J139;
Люк і блок управління електричним вікном, J139. |
| 16 |
Люк і блок управління електричним вікном, J139
|
| 17 |
Адаптер роздільника проводів, (додатковий роз’єм пристрою)
|
| 18 |
Не використовується
|
